Acti9, iC60N disjoncteur 3P 40A courbe C

Description

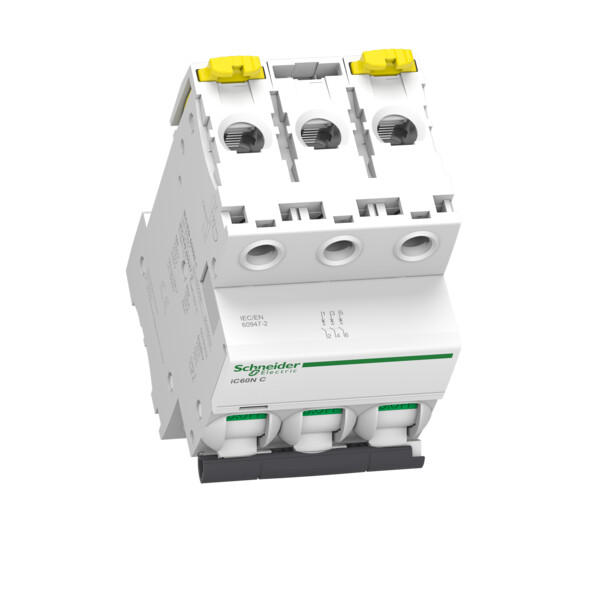

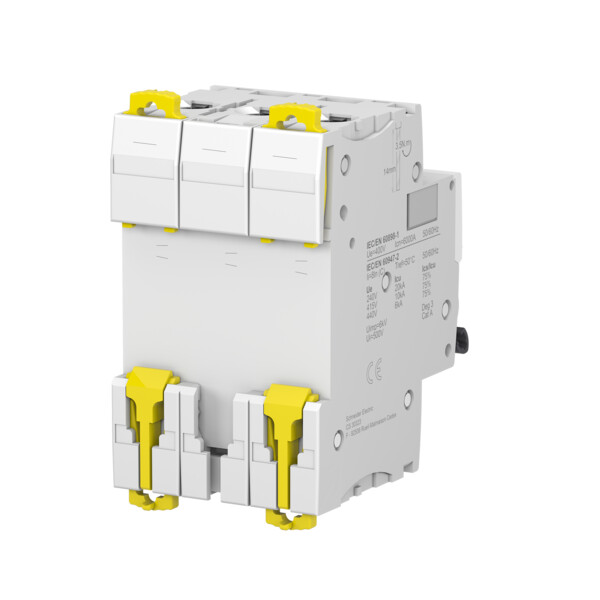

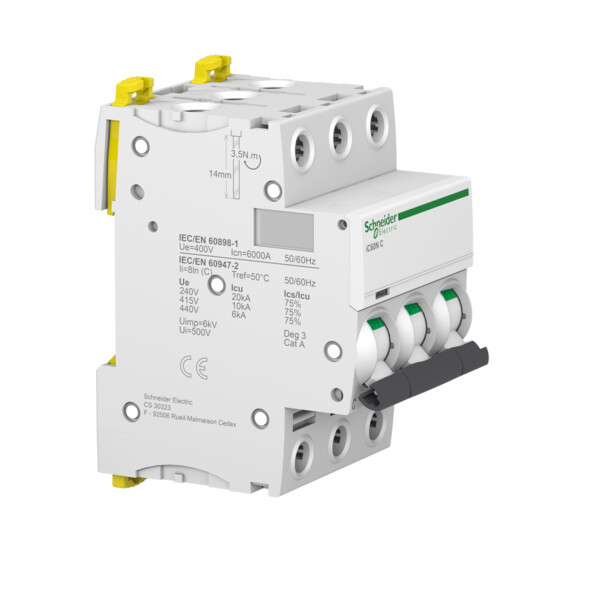

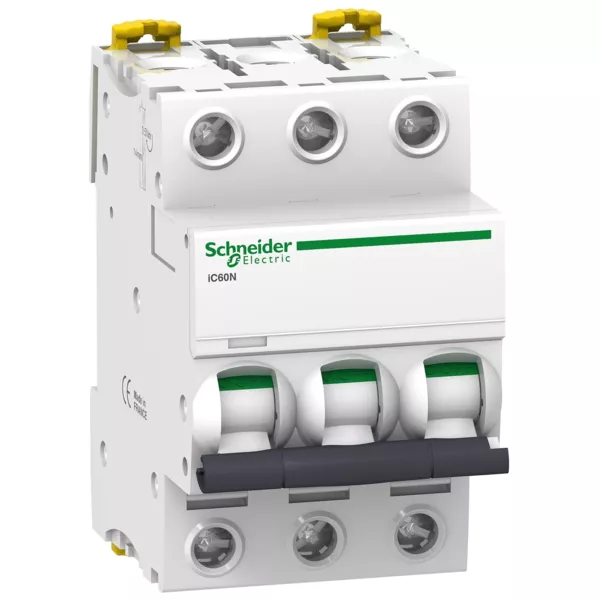

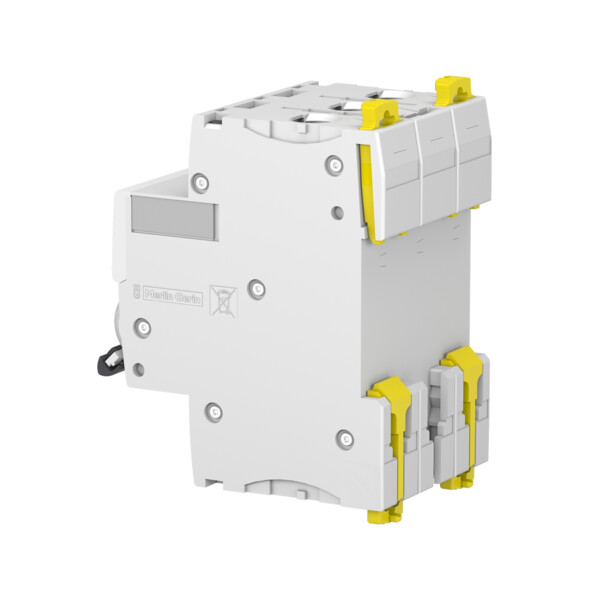

Disjoncteur Acti9 iC60N 3P 40A courbe C

Le disjoncteur Schneider Electric Acti9 iC60N A9F77340 est un appareil modulaire tripolaire destiné à la protection des circuits électriques contre les surcharges et les courts-circuits. Avec un courant nominal de 40 A et une courbe de déclenchement C, il assure la protection simultanée de trois pôles dans les installations de distribution électrique.

Ce disjoncteur 3P 40A Schneider Electric fonctionne sous une tension de 400 Vca. Son pouvoir de coupure atteint 6000 A selon la norme IEC/EN 60898-1 et 10 kA selon IEC/EN 60947-2. Il appartient à la gamme Acti9 iC60 et intègre les systèmes Visitrip et VisiSafe développés par Schneider Electric pour faciliter l'identification de l'état du circuit et sécuriser les opérations de sectionnement.

Les + du produit

• Protection contre les surcharges et les courts-circuits.
• Configuration tripolaire avec 3 pôles protégés.
• Courant nominal de 40 A avec courbe de déclenchement C.
• Pouvoir de coupure de 6000 A selon IEC/EN 60898-1 à 400 Vca.
• Pouvoir de coupure de 10 kA selon IEC/EN 60947-2 à 380-415 Vca.
• Système Visitrip permettant de repérer plus facilement un circuit déclenché.
• Système VisiSafe pour la fonction de sectionnement du circuit.
• Possibilité d'associer des auxiliaires et un dispositif différentiel résiduel Vigi.
• Compatible avec l'utilisation de peignes de raccordement Acti9.

Caractéristiques techniques

• Marque : Schneider Electric
• Gamme : Acti9
• Nom du produit : Acti9 iC60
• Nom abrégé : iC60N
• Référence fabricant : A9F77340
• EAN : 3606480094262
• Type : disjoncteur modulaire
• Nombre de pôles : 3P
• Nombre de pôles protégés : 3
• Courant nominal : 40 A
• Courbe de déclenchement : C
• Technologie de déclenchement : thermique-magnétique
• Type de réseau : courant alternatif et courant continu
• Fréquence réseau en courant alternatif : 50/60 Hz
• Pouvoir de coupure Icn : 6000 A à 400 Vca selon IEC/EN 60898-1
• Pouvoir de coupure Icu : 10 kA à 380-415 Vca selon IEC/EN 60947-2

Conformité et protection

Le disjoncteur Acti9 iC60N A9F77340 assure la protection des circuits contre les courts-circuits et les surcharges. Schneider Electric indique une aptitude au sectionnement industriel conformément aux normes IEC/EN 60947-2 et IEC/EN 60898-1.

La documentation technique Schneider Electric associée à cette référence mentionne notamment les normes IEC 60898-1, IEC 60947-2, EN 60898-1 et EN 60947-2 ainsi que le label de qualité NF.

Utilisation

Le disjoncteur Schneider Acti9 iC60N 3P 40A courbe C est conçu pour la distribution et la protection de circuits électriques tripolaires. Sa courbe C correspond à une caractéristique de déclenchement destinée aux circuits dont les conditions électriques sont compatibles avec ce type de protection.

Ses trois pôles protégés permettent la coupure simultanée des trois conducteurs de phase. Il peut être intégré dans un tableau électrique avec les équipements compatibles de la gamme Acti9 et recevoir différents auxiliaires de commande, de signalisation ou de protection adaptés à la gamme.

Recommandations

Avant l'installation, il convient de vérifier que le calibre de 40 A, la courbe C, le nombre de pôles et le pouvoir de coupure correspondent aux caractéristiques du circuit à protéger et aux exigences de l'installation électrique.

Le choix du disjoncteur doit notamment tenir compte de la section des conducteurs, du courant admissible par le circuit, du type de charge et du courant de court-circuit présumé au point d'installation. La mise en œuvre doit respecter les prescriptions du fabricant ainsi que les règles applicables à l'installation concernée.

FAQ

Quel est le calibre du disjoncteur Schneider A9F77340 ?

Le Schneider Electric A9F77340 possède un courant nominal de 40 A.

Combien de pôles possède ce disjoncteur Acti9 iC60N ?

Il s'agit d'un disjoncteur tripolaire 3P comportant trois pôles protégés.

Quelle est la courbe de déclenchement du A9F77340 ?

Cette référence utilise une courbe de déclenchement C associée à une technologie de déclenchement thermique-magnétique.

Quel est le pouvoir de coupure du disjoncteur A9F77340 ?

Son pouvoir de coupure est de 6000 A à 400 Vca selon IEC/EN 60898-1 et de 10 kA à 380-415 Vca selon IEC/EN 60947-2.

Peut-on ajouter des auxiliaires au disjoncteur iC60N A9F77340 ?

Oui. Schneider Electric indique que le disjoncteur peut recevoir des auxiliaires ainsi qu'un dispositif différentiel résiduel Vigi compatible.
