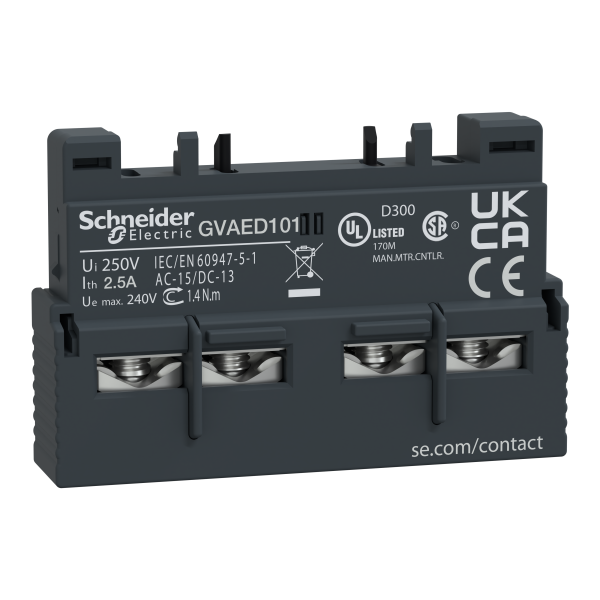

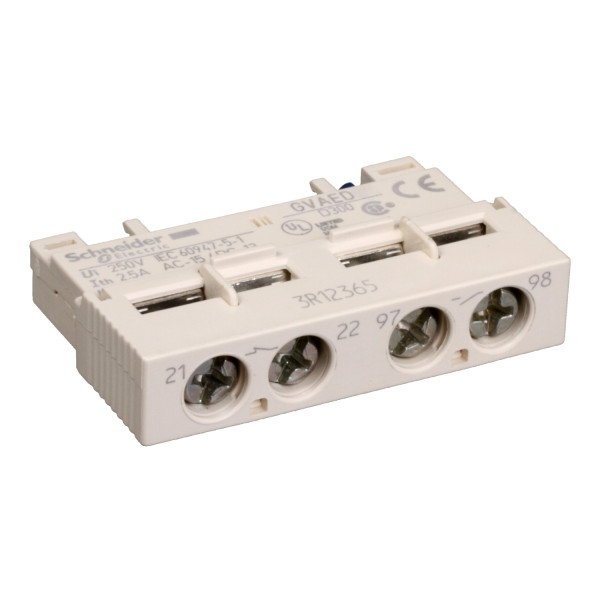

Schneider electric block additif frontal 1 nc 1 no defaut
SCHGVAED101 - Schneider Electric
153.10 TTC
Soit un prix unitaire de 15.31 € TTC
Soit un prix unitaire de 15.31 € TTC
Marque : Schneider Electric
Référence : GVAED101
EAN : 3389119405478
Minimum de commande : 10
> Voir plus de détails
> Fiche E-Catalogue
Référence : GVAED101
EAN : 3389119405478
Minimum de commande : 10
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 30 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme : TeSys
Nom abrégé de l'appareil : GVAED
Fonction produit : Bloc de contact auxiliaire
Accessoires associés : GV3LGV3P
Emplacement de montage : Avant
Manœuvre des contacts auxiliaires : Signal de défaut 1 "F"
Composition des pôles : 2F
Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigideBorniers à vis-étrier 2 câble 1…2,5 mm² - rigidité du câble: rigideBorniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0,75…1,5 mm² - rigidité du câble: souple - avec emboutBorniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
Caractéristiques complémentaires :
[ui] tension assignée d'isolement : 600 V - conformément à UL 508690 V - conformément à IEC 60947-1600 V - conformément à CSA C22.2 No 14
[ue] tension assignée d'emploi : 24...240 V AC24 à 60 V DC
[ith] courant thermique conventionnel : 2.5 A
Type de protection : GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue Fusible gG
Durée de vie mécanique : 100000 cycle
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Puissance assignée d'emploi en va : 300 VAà 48 V AC-15 - durabilité électrique: 100000 cycle400 VAà 690 V AC-15 - durabilité électrique: 100000 cycle500 VAà 110...127 V AC-15 - durabilité électrique: 100000 cycle500 VAà 500 V AC-15 - durabilité électrique: 100000 cycle650 VAà 440 V AC-15 - durabilité électrique: 100000 cycle720 VAà 230...240 V AC-15 - durabilité électrique: 100000 cycle850 VAà 380...415 V AC-15 - durabilité électrique: 100000 cycle
Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle140 W à 110 V DC-13 - durabilité électrique: 100000 cycle140 W à 24 V DC-13 - durabilité électrique: 100000 cycle180 W à 60 V DC-13 - durabilité électrique: 100000 cycle240 W à 48 V DC-13 - durabilité électrique: 100000 cycle
Couple de serrage :
Hauteur : 89 mm
Largeur : 9,3 mm
Profondeur : 66 mm
Poids : 0.05 kg
Gamme : TeSys
Nom abrégé de l'appareil : GVAED
Fonction produit : Bloc de contact auxiliaire
Accessoires associés : GV3LGV3P
Emplacement de montage : Avant
Manœuvre des contacts auxiliaires : Signal de défaut 1 "F"
Composition des pôles : 2F
Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigideBorniers à vis-étrier 2 câble 1…2,5 mm² - rigidité du câble: rigideBorniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0,75…1,5 mm² - rigidité du câble: souple - avec emboutBorniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
Caractéristiques complémentaires :
[ui] tension assignée d'isolement : 600 V - conformément à UL 508690 V - conformément à IEC 60947-1600 V - conformément à CSA C22.2 No 14
[ue] tension assignée d'emploi : 24...240 V AC24 à 60 V DC
[ith] courant thermique conventionnel : 2.5 A
Type de protection : GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue Fusible gG
Durée de vie mécanique : 100000 cycle
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Puissance assignée d'emploi en va : 300 VAà 48 V AC-15 - durabilité électrique: 100000 cycle400 VAà 690 V AC-15 - durabilité électrique: 100000 cycle500 VAà 110...127 V AC-15 - durabilité électrique: 100000 cycle500 VAà 500 V AC-15 - durabilité électrique: 100000 cycle650 VAà 440 V AC-15 - durabilité électrique: 100000 cycle720 VAà 230...240 V AC-15 - durabilité électrique: 100000 cycle850 VAà 380...415 V AC-15 - durabilité électrique: 100000 cycle
Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle140 W à 110 V DC-13 - durabilité électrique: 100000 cycle140 W à 24 V DC-13 - durabilité électrique: 100000 cycle180 W à 60 V DC-13 - durabilité électrique: 100000 cycle240 W à 48 V DC-13 - durabilité électrique: 100000 cycle
Couple de serrage :
Hauteur : 89 mm
Largeur : 9,3 mm
Profondeur : 66 mm
Poids : 0.05 kg
Référence Schneider Electric GVAED101 / SCHGVAED101
Caractéristiques techniques du produit :
| Bloc de contact auxiliaire | |
|---|---|
| Mode de pose | Fixation frontale |
| Modèle | Intégrable |
| Courant de fonctionnement nominal ca-15, 230 v | 0,5 A |
| Finition du raccordement électrique | Raccordement à vis |
| Nombre d'interrupteurs de signal d'erreur | 1 |
| Nombre de contacts en tant que contacts à fermeture | 2 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
