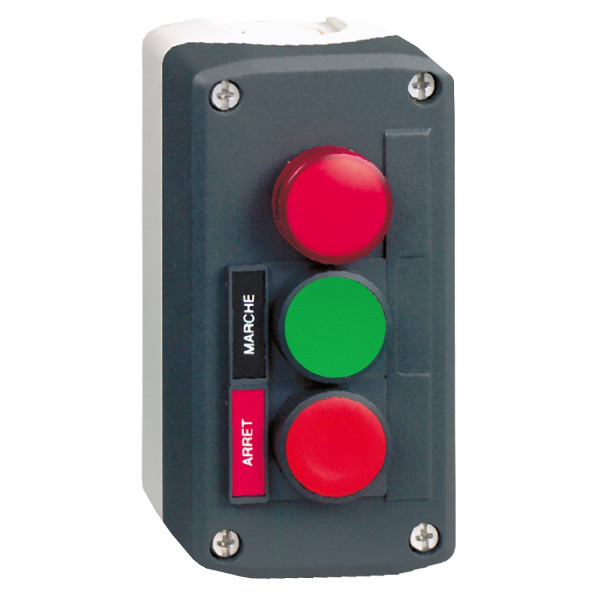

Harmony boite - 3 boutons poussoirs ø22 - vert /rouge/voyant rouge

SCHXALD361B - Schneider Electric

Les clients qui ont acheté ce produit ont aussi acheté

Tableau électrique Legrand Ple (2) LEG001921 65.00€	Interrupteur différentiel DX3 (27) LEG411611 37.31€

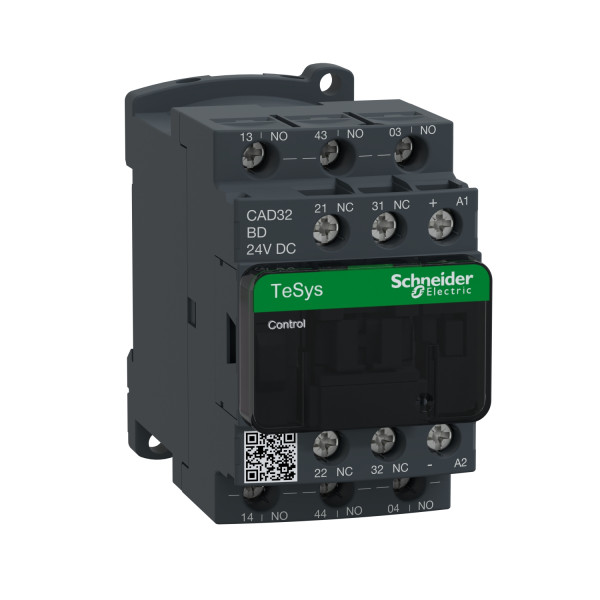

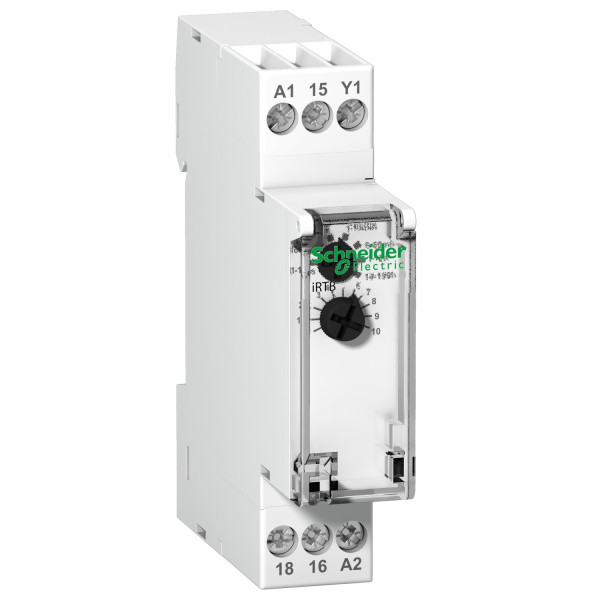

Acti9, RTB, relais à durée tem SCHA9E16066 170.33€	Schneider Electric Contacteur SCHCAD32BD 83.22€

• Gamme de produits : Harmony XALD
• Type de produit ou de composant : Poste de commande complet
• Nom abrégé d'appareil : XALD
• Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
• Application de la boîte pendante : Fonction de démarrage/arrêt
• Couleur de la base du boîtier : Gris clair RAL 7035
• Couleur du capot : Gris foncé RAL 7016
• Matière : Polycarbonate
• Profil du dispositif de commande : 2 boutons affleurants - 1 témoin central
• Description des opérateurs : MARCHE vert 1 "F" - ARRET rouge 1 "O"
• Composition de la boite de commande : 1 voyant / 1 bouton-poussoir encastré vert 1 "F" MARCHE marquage / 1 bouton-poussoir encastré rouge 1 ''O'' ARRET marquage
• Emplacement repérage : Marquage sur porte-étiquettes
• Fonctionnement des contacts : À action dépendante
• Source lumineuse : DEL integral
• Couleur de la source lumineuse : Rouge
• [us] tension d'alimentation : 24 V AC/DC

• Entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
• Masse du produit : 0.261 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
• Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
• Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.5 N (état électrique modifié par ''O'') / 3.8 N (état électrique modifié par ''F'')
• Durée de vie mécanique : 5000000 cycle
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
• Couple de serrage : 0.8...1.2 N.m conformément à EN/IEC 60947-1
• Forme de la tête de vis : Transversal, cruciforme Philips n° 1 / Transversal, pozidriv N°1 / Perforé, plat Ø 4 mm / Perforé, plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 240 V Ie = 0,125 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 600 V Ie = 1.2 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 125 V Ie = 0.55 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 250 V Ie = 0.27 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 600 V Ie = 0.1 A conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
• Type de signalisation : Fixe
• Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
• Consommation électrique : 18 mA
• Durée de vie : 100000 H à la tension nominale et à 25 °C
• Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
