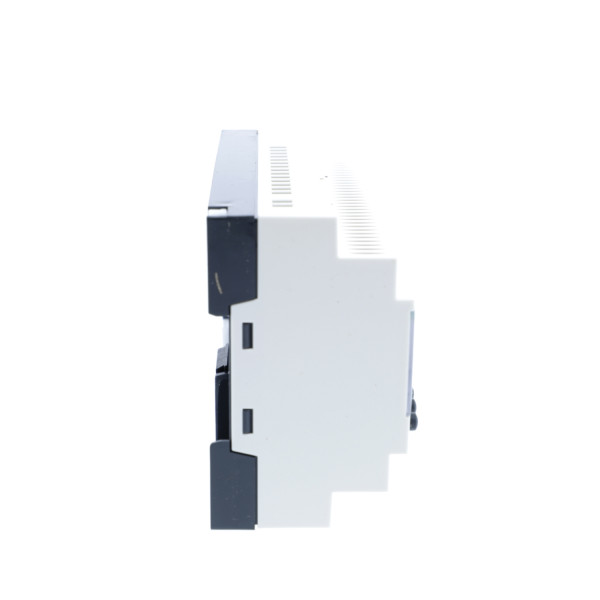

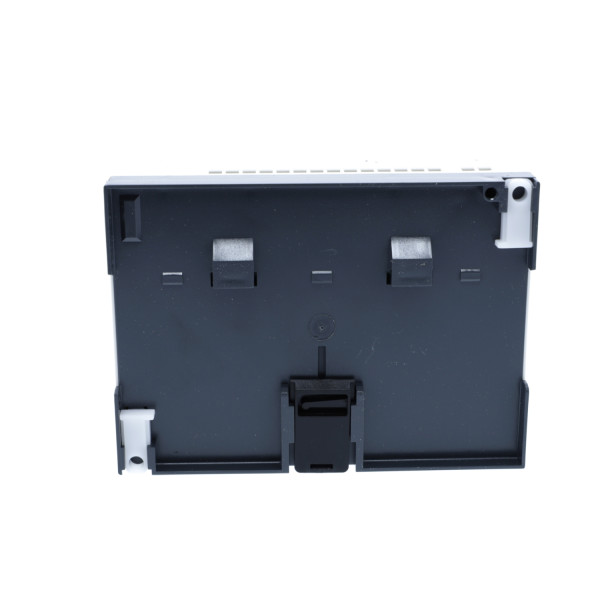

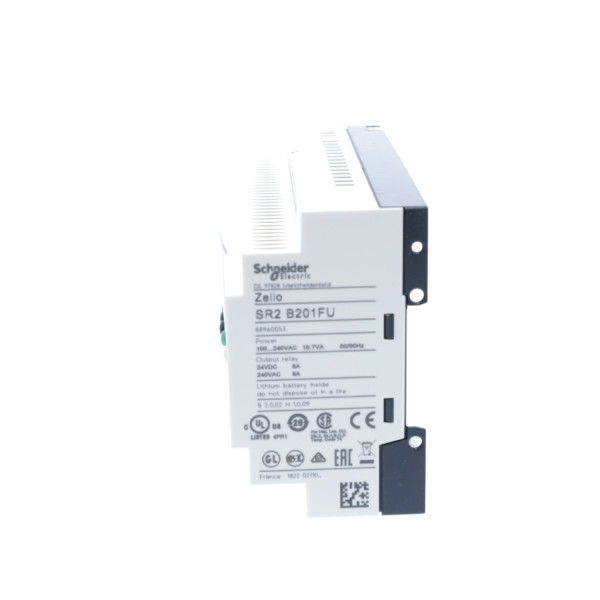

module de protection MODULE LOG.20 E-S 100-240 VAC
module de protection MODULE LOG.20 E-S 100-240 VAC
module de protection MODULE LOG.20 E-S 100-240 VAC
module de protection MODULE LOG.20 E-S 100-240 VAC
module de protection MODULE LOG.20 E-S 100-240 VAC

Photo(s) non contractuelle(s)

module de protection MODULE LOG.20 E-S 100-240 VAC

4,0 (1)

258.57 € HT 310.28 € TTC

Marque Schneider Electric

Référence SR2B201FU

EAN 3389110549607

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Schneider Electric

SCH490NTW00002

Schneider Electric Câble Ethernet - Cordon Droit - Blindé - Rj45 - 2 M - Ce

Non géré en stock
A commander

35.26 € HT 42.31 € TTC

Schneider Electric

SCHVW3A8306R03

CABLE MODBUS 2 RJ45 0,3M

Non géré en stock
A commander

12.95 € HT 15.54 € TTC

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Logic
  • Type de produit ou de composant : Relais intelligent compact
Caractéristiques complémentaires :
  • Affichage local : Avec
  • Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque misesous tension
  • [us] tension d'alimentation : 100...240 V
  • Limites de la tension d'alimentation : 85...264 V
  • Fréquence d'alimentation : 50/60 Hz
  • Courant d'alimentation : 100 mA à 100 V (sans extension) / 50 mA à 240 V (sans extension)
  • Puissance consommée en va : 11 VA sans extension
  • Tension d'isolement : 1780 V
  • Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)
  • Nombre entrées tor : 12
  • Tension entrées tor : 100...240 V c.a.
  • Courant d'entrée tor : 0.6 mA
  • Fréquences d'entrée numérique : 47...53 Hz / 57,..63 Hz
  • Tension état 1 garanti : >= 79 V pour entrée TOR
  • Tension état 0 garanti : <= 40 V pour entrée TOR
  • Courant état 1 garanti : > 0.17 mA pour entrée TOR
  • Courant état 0 garanti : < 0.5 mA pour entrée TOR
  • Impédance d'entrée : 350 kOhm (entrée TOR)
  • Nombre de sorties : 8 relais sortie(s)
  • Limites de la tension de sortie : 24...250 V c.a. / 5...30 V DC (sortie relais)
  • Description des contacts : Non pour sortie relais
  • Courant thermique de sortie : 8 A pour les 8 sorties (sortie relais)
  • Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
  • Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
  • Durée de vie mécanique : 10000000 cycle (sortie relais)
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
  • Horloge : Avec
  • Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais / 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR / 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
  • Couple de serrage : 0.5 N.m
  • Catégorie de surtension : III conformément à EN/IEC 60664-1
  • Masse du produit : 0.38 kg
Référence : SCHSR2B201FU (Schneider-Electric)

Ancien produit : Telemecanique SR2B201FU

Ils ont aussi acheté...

Schneider Electric

SCHLC1D09P7

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 230 V Ca

5,0 (2)

En stock
45 produit(s) disponible(s)

15.75 € HT 18.90 € TTC

Legrand

LEG069672

Boîtier à embouts Legrand Plexo composable gris - 2 postes horizontaux

4,7 (9)

En stock
392 produit(s) disponible(s)

6.51 € HT 7.81 € TTC

Schneider Electric

SCHGV2ME05

Schneider Electric Disjoncteur Moteur Gv2Me 0,63 à 1 A 3P 3D Déclencheur Magnétothermique

En stock
9 produit(s) disponible(s)

26.92 € HT 32.30 € TTC

Schneider Electric

SCHGVAN11

Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F

5,0 (1)

En stock
37 produit(s) disponible(s)

4.92 € HT 5.90 € TTC

Schneider Electric

SCH20723

disjoncteur modulaire Multi 9 Déclic 1 pôle plus N 6 A courbe C

5,0 (1)

Indisponible
Produit abandonné

Les avis clients

Découvrir les 1 avis

Bon produit

Produit compact pour petites application. Permet de réaliser une programmation avec ou sans logiciel (Zélio soft). Le petit bémol : le cordon de liaison USB n'est pas donné (env 100?) d'ou les 4 étoiles. Programmation en façade (LADDER) facile si peu de lignes de commande.

Michel B, le 23/10/2014 à 16:51

Caractéristiques techniques

Largeur 124,6 mm
Hauteur 90 mm
Profondeur 59,5 mm
Évolutif Non
Courant de commutation 8 A
Avec minuterie Oui
Avec affichage Oui
Adapté aux fonctions de sécurité Non
Nombre d’entrées numériques 12
Nombre de sorties numériques 8
Type de tension d’alimentation Ac
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles en série rs-232 1
Nombre d'autres interfaces matérielles 1
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Capacité de redondance Non
Avec sortie de relais Oui
Montage possible sur barres profilées Oui
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Catégorie selon en 954-1 1
Encastrement frontal possible Oui
Montage sur rack possible Non
Montage mural/direct possible Oui
Appareil d'extension Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Appareil de base Oui
Maître io-link Non
Niveau de performance selon en iso 13849-1 Sans
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation ca 50 hz 100 V
Tension d'alimentation ca 50 hz 240 V
Tension d'alimentation ca 60 hz 100 V
Tension d'alimentation ca 60 hz 240 V
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Sil conformément à iec 61508 Sans
Nombre d’entrées analogiques 0
Nombre de sorties analogiques 0
Nombre d'interfaces matérielles industrial ethernet 0
Nombre d'interfaces matérielles en série rs-422 0
Nombre d'interfaces matérielles en série rs-485 0
Nombre d'interfaces matérielles en série tty 0
Nombre d'interfaces matérielles usb 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'interfaces matérielles profinet 0
Nombre d'interfaces matérielles wireless 0
Tension d'alimentation cc 0,0 V
