Zelio control, relais ordre et absence de phase, 208..480VAC - Schneider Electric - RM17TT00
Zelio control, relais ordre et absence de phase, 208..480VAC - Schneider Electric - RM17TT00
Zelio control, relais ordre et absence de phase, 208..480VAC - Schneider Electric - RM17TT00
Zelio control, relais ordre et absence de phase, 208..480VAC - Schneider Electric - RM17TT00
Zelio control, relais ordre et absence de phase, 208..480VAC - Schneider Electric - RM17TT00

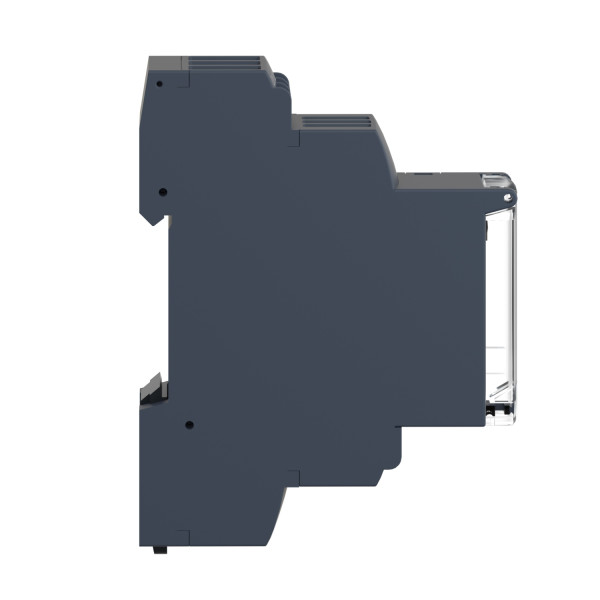

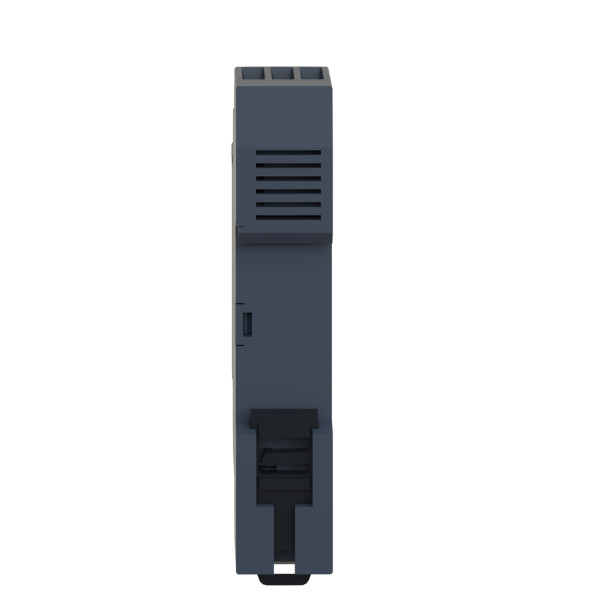

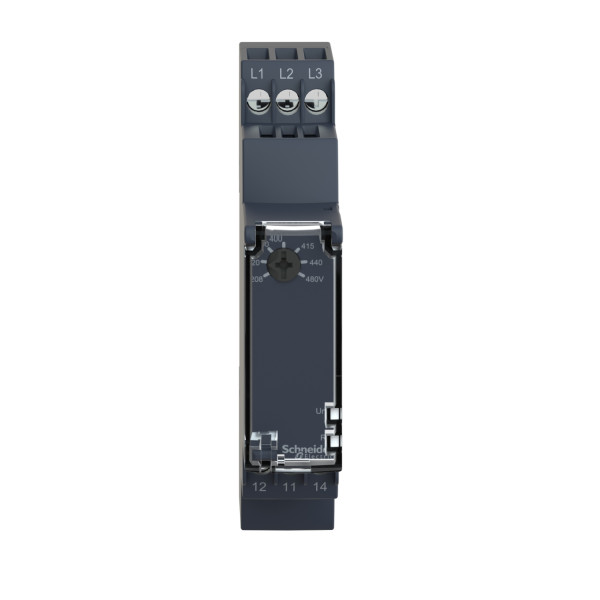

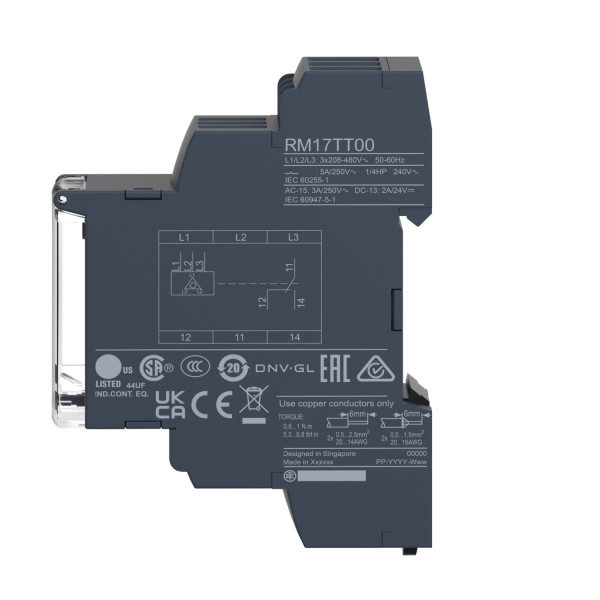

Photo(s) non contractuelle(s)

Zelio control, relais ordre et absence de phase, 208..480VAC

93,9167 € HT 112,70 € TTC

Marque Schneider Electric

Référence RM17TT00

EAN 3389119405089

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 28-33 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Control
  • Type de produit ou de composant : Relais de contrôle et de mesure modulaires
  • Type de relais : Relais multifonctionnel de contrôle
  • Application spécifique du produit : Pour alimentation triphasée
  • Nom du relais : RM17TT
  • Paramètres surveillés par le relais : Asymétrie / Détection de défauts de phase / Séquence de phases
  • Capacité de commutation en va : 1250 VA
  • Plage de mesure : 183...528 V AC
Caractéristiques complémentaires :
  • Temps de reset : 1500 ms pour temporisation
  • Tension de coupure maximale : 250 V AC / 250 V DC
  • Courant commuté minimum : 10 mA à 5 V CC
  • Courant commuté maximum : 5 A AC / 5 A DC
  • [us] tension d'alimentation : 208...480 V AC 3 phases
  • Limites de la tension d'alimentation : 183...528 V AC
  • Plage de tension du circuit de commande : - 12 %, + 10 % Un
  • Puissance consommée en va : <= 22 VA 400 V AC 50 Hz
  • Fréquence circuit de commande : 50...60 Hz +/- 10 %
  • Contacts de sortie : 1 F/O
  • Courant de sortie nominal : 5 A
  • Hystérésis : 2 %
  • Temporisation à la mise sous tension : <= 650 ms
  • Cycle de mesure : <= 150 ms cycle de mesure en tant que valeur eff réelle
  • Tension de réglage de seuil : +2 à +17 % dans la gamme de 480 V CA / -2 à -12 % dans la gamme de 208 V CA / -2 à -17 % dans la gamme de 220 V CA / 2 à 20 % de Un sélectionné
  • Plage d'utilisation en tension : 208 V phase-phase / 220 V phase-phase / 380 V phase-phase / 400 V phase-phase / 415 V phase-phase / 440 V phase-phase / 480 V phase-phase
  • Asymétrie de réglage de seuil : 5 à 15 % de Un sélectionné
  • Précision de mesure : +/-10 % de la valeur pleine échelle
  • Précision de répétition : 0.5 % pour circuit de mesure et d'entrée / 3 % pour temporisation
  • Erreur de mesure : < 0,05 %/°C avec variation de température / < 1 % sur la gamme entière avec variation de tension
  • Sensibilité à une perte de phase : 0,7 Un
  • Temps de réponse : < 200 ms en cas d'un défaut
  • Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
  • Catégorie de surtension : III conformément à IEC 60664-1
  • Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
  • [ui] tension assignée d'isolement : 400 V conformément à IEC 60664-1
  • Fréquence d'alimentation : 50/60 Hz +/- 10 %
  • Position de montage : Toutes positions sans
  • Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout
  • Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
  • Matière du boîtier : Plastique auto-extinguible
  • Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour Etat du relais
  • Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
  • Durée de vie électrique : 100000 cycle
  • Durée de vie mécanique : <= 30000000 cycle
  • Vitesse de commande : <= 360 opérations/heure sous pleine charge
  • Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
  • Largeur : 17.5 mm
  • Masse du produit : 0.13 kg
Référence : SCHRM17TT00 (Schneider-Electric)

Ancien produit : Telemecanique RM17TT00

Ils ont aussi acheté...

-22%

Schneider Electric

SCHXB4BVM3

Harmony voyant rond Ø22 - IP66 - vert - LED intégrée - 240 V

Offre limitée
5 produit(s) disponible(s)

11,5833 € HT 13,90 € TTC

9,00 € HT 10,80 € TTC

Schneider Electric

SCHXB4BVM4

Harmony voyant rond Ø22 - IP66 - rouge - LED intégrée - 240 V

En stock
7 produit(s) disponible(s)

9,5833 € HT 11,50 € TTC

Schneider Electric

SCHA9R14225

Interrupteur différentiel Acti9 iID 2P 25A 300mA type AC

Non géré en stock
A commander

107,9333 € HT 129,52 € TTC

Schneider Electric

SCHA9N26946

Déclencheur Voltmétrique MX avec Contact OF 110 à 415 Vca C120 DT40 C60 Schneider

En stock
12 produit(s) disponible(s)

28,8417 € HT 34,61 € TTC

-34%

Schneider Electric

SCHA9F75416

Disjoncteur 4P 16 A Courbe D Acti9 iC60N Schneider

Offre limitée
12 produit(s) disponible(s)

35,7083 € HT 42,85 € TTC

23,55 € HT 28,26 € TTC

Schneider Electric

SCHA9P22606

Disjoncteur Acti9 IDT40T Schneider Electric - Blanc - 1P+N - 6A - Courbe C - 4500A/6kA

En stock
108 produit(s) disponible(s)

12,4583 € HT 14,95 € TTC

Les avis clients

Caractéristiques techniques

Largeur 17,5 mm
Hauteur 90,0 mm
Profondeur 72,0 mm
Plage de mesure de la tension 528,0 V
Avec pinces amovibles Non
Fonction surveillance d'ordre de phase Oui
Fonction détection d'erreurs de phase Oui
Fonction détection de sous-tension Oui
Fonction détection de surtension Non
Fonction détection d'asymétrie Non
Finition du raccordement électrique Raccordement à vis
Tension d'alimentation de courant nominal us à ca 50 hz 480,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 208 V
Tension d'alimentation de courant nominal us à ca 60 hz 480,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 208 V
Délai de temporisation du déclenchement max. admissible 0,65 s
Type de tension d'actionnement Ac
Nombre de contacts en tant qu'inverseurs 1,0
Nombre de contacts en tant que contacts à ouverture 0,0
Nombre de contacts en tant que contacts à fermeture 0,0
