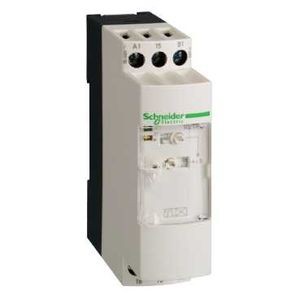

relais à contact de passage à l enclenchement 0,05 à 1 s 24 V CA CC 1OF
Non disponible - Produit abandonné
Description
Caractéristiques principales :
- Gamme de produits : Zelio Time
- Type de produit ou de composant : Relais de temporisation industriel
- Nom de composant : RE7
- Type de temporisation : H
- Domaine de réglage de la temporisation : 0.05 s...300 H
- [us] tension d'alimentation : 110...240 V AC 50/60 Hz / 24 V AC/DC 50/60 Hz
Caractéristiques complémentaires :
- Type de sortie tor : Relais
- Matériau des contacts : Contacts nickel argent 90/10
- Dimension du pas en largeur : 22.5 mm
- Plage d'utilisation en tension : 0,85 à 1,1 Us
- Mode de raccordement : Bornes à vis, capacité de serrage: 2 x 1,5 mm² souple avec embout / Bornes à vis, capacité de serrage: 2 x 2,5 mm² souple sans embout
- Couple de serrage : 0.6...1.1 N.m
- Réglage exact du temps de retard : +/- 10 % pleine échelle
- Précision de répétition : +/-0,2 %
- Dérive en température : < 0,07 %/°C
- Dérive en tension : < 0,2 %/V
- Durée minimale de l'impulsion : 20 ms
- Temps de réinitialisation : 50 ms
- Tension de coupure maximale : 250 V c.a./c.c.
- Durée de vie mécanique : 20000000 cycle
- [ith] courant thermique conventionnel : 8 A
- [ie] courant assigné d'emploi : <= 2 A DC-13 24 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 3 A AC-15 à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.1 A DC-13 250 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.2 A DC-13 115 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660
- Capacité de commutation minimum : 12 V/10 mA
- Marquage : CE
- Catégorie de surtension : III conformément à IEC 60664-1
- [ui] tension assignée d'isolement : 250 V entre circuit de contact et entrées de commande IEC certifié / 250 V entre circuit de contact et alimentation IEC certifié / 300 V entre circuit de contact et entrées de commande CSA certifié / 300 V entre circuit de contact et alimentation CSA certifié
- Valeur de désengagement : > 0,1 Uc
- Position de montage : Toutes positions sans facteur de déclassement
- Tenue aux ondes de choc : 2 kV conformément à IEC61000-4-5 niveau 3
- Puissance consommée en va : 0.7 VA 24 V / 1.6 VA 48 V / 1.8 VA 110 V / 8.5 VA 240 V
- Puissance consommée en w : 0.5 W 24 V / 1.2 W 48 V
- Description des bornes : (15-16-18)OC_ON / (B1-A2)CO / ALT
- Hauteur : 78 mm
- Largeur : 22.5 mm
- Profondeur : 80 mm
- Masse du produit : 0.15 kg
Référence : SCHRE7PE11BU (Schneider-Electric)
Ancien produit : Telemecanique RE7PE11BU
