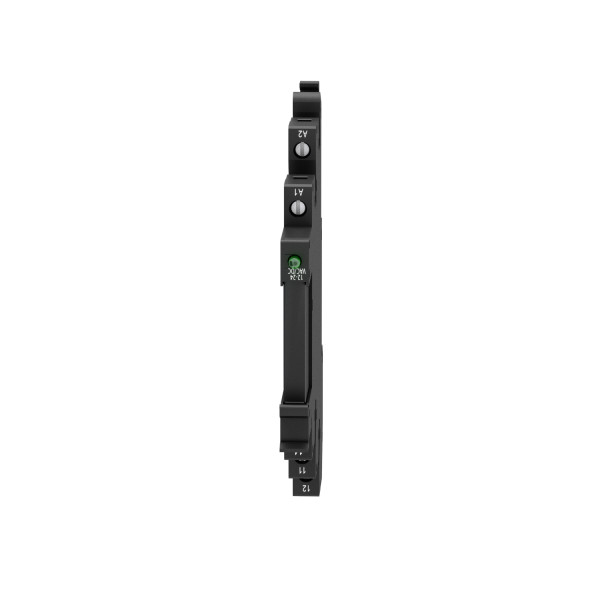

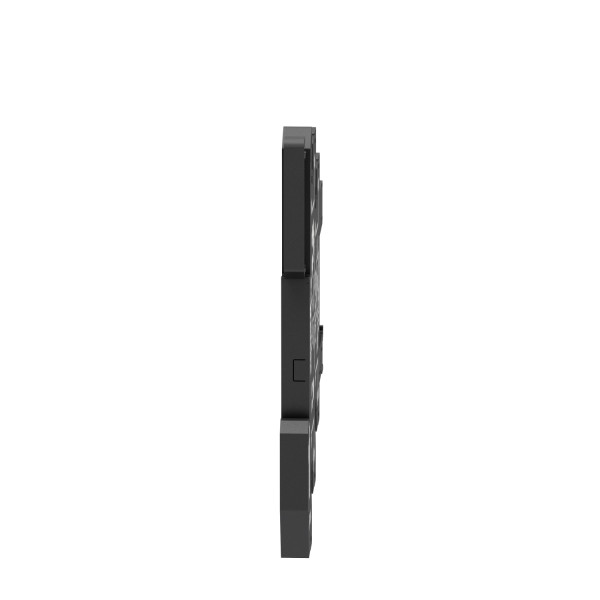

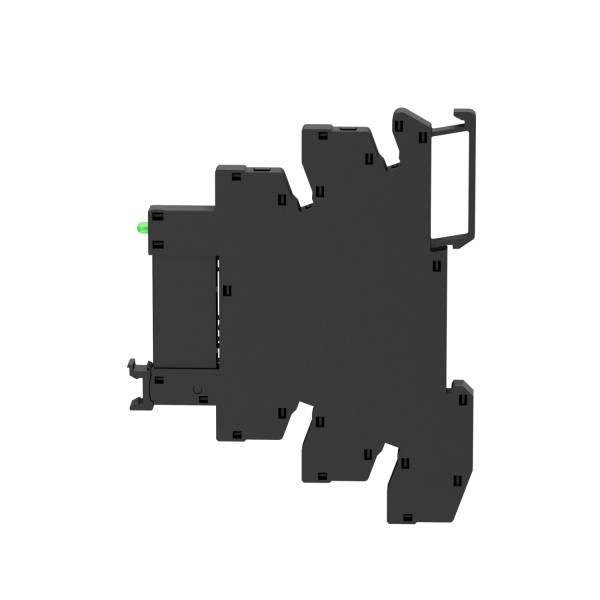

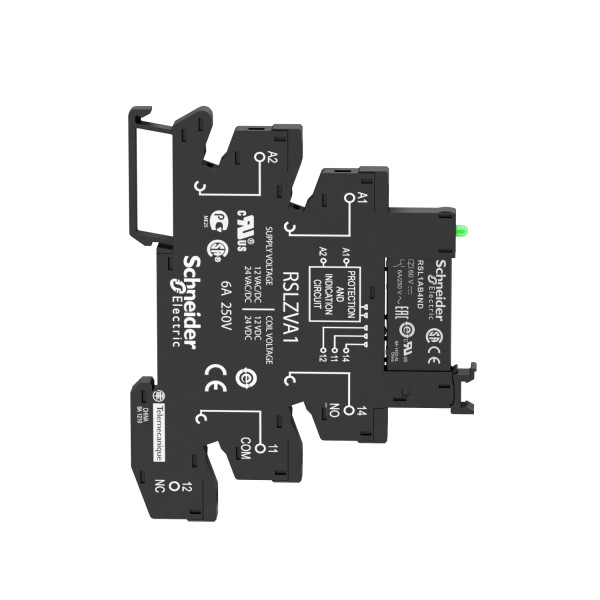

RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)
RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)
RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)
RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)
RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)

Photo(s) non contractuelle(s)

RELAIS 1 O/F AVEC EMBASE 24 VAC/VDC (CONNECTEUR A VIS)

12.14 € HT 14.57 € TTC

Soit un prix unitaire de 12.14 € HT Soit un prix unitaire de 14.57 € TTC

Soit un total de 121.40 € HT Soit un total de 145.70 € TTC

Marque Schneider Electric

Référence RSL1PVBU

EAN 3606480077838

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Relais d'interface
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RSL
  • Description des contacts : 1 F/O
  • Fonctionnement des contacts : Standard
  • Tension circuit de commande : 24 V DC
  • [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
  • Led d'état : Avec
  • Forme des broches : Plat (type PCB)
  • Vente par quantité indivisible : 10
Caractéristiques complémentaires :
  • Mode de fixation : Ressort de compression plastique
  • Résistance moyenne : 3390 Ohm (DC) à 23 °C +/- 10 %
  • [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
  • Matériau des contacts : Alliage d'argent (AgSnO2)
  • [ie] courant assigné d'emploi : 0,25 1 F/O (AC-1/DC-1) conformément à IEC/UL
  • Courant commuté minimum : 100 mA
  • Tension de coupure maximale : 277 V
  • Tension de commutation minimale : 12 V
  • Pouvoir de commutation maximum : 1500 VA / 150 W
  • Capacité de commutation minimum : 120 mW
  • Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
  • Durée de vie mécanique : <= 10000000 cycle
  • Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
  • Temps de fonctionnement : 5 ms / 12 ms remise à zéro
  • Marquage : CE
  • Catégorie de protection : RT III
  • Position de montage : Toutes positions
  • Hauteur : 78.6 mm
  • Largeur : 6.2 mm
  • Profondeur : 95 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
  • Masse du produit : 0.029 kg
  • Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
  • Consommation moyenne en w : 0.17 W DC
  • Seuil de tension de retombée : >= 0,05 Uc
  • Disposition des contacts : Séparé
  • Mode de raccordement : Connecteurs à vis (1 x 0,2 à 1 x 2,5 mm²/AWG24...AWG14)souple câbleavec embout / Connecteurs à vis (1 x 0,2 à 1 x 2,5 mm²/AWG24...AWG14)rigide câblesans embout
  • Couple de serrage : <= 0.5 N.m (M2,5)
Référence : SCHRSL1PVBU (Schneider-Electric)

Ils ont aussi acheté...

Legrand

LEG042856

Transformateur équipement de sécurité monophasé - prim 230/400 V/sec 24 V - 63 VA

Non géré en stock
A commander

68.06 € HT 81.67 € TTC

Legrand

LEG098007

Presse-Étoupe Legrand Gris RAL7001 – Plastique - Filetage ISO40 – IP68

En stock
1 produit(s) disponible(s)

15.11 € HT 18.13 € TTC

Schneider Electric

SCHLC1D098P7

Schneider Electric Contacteur Tesys Lc1D 4P (2F Plus 2O) Ac1 440V 20 A Bobine 230 V Ca

Non géré en stock
A commander

44.12 € HT 52.94 € TTC

Schneider Electric

SCHVZN14

barrette de terre 20 A pour VN12, VN20

Non géré en stock
A commander

22.99 € HT 27.59 € TTC

Schneider Electric

SCHZB5AK1333

Harmony tête de bouton tournant lumineux - 3 positions Ø22 - vert

Non géré en stock
A commander

15.61 € HT 18.73 € TTC

Mersen - Ferraz

MERE223702

Fusible NH gG 400 VAC 125 A Double Indicateur Mersen Ferraz

Offre limitée
6 produit(s) disponible(s)

4.08 € HT 4.90 € TTC

Soit un total de 12.24 € HT Soit un total de 14.70 € TTC

Les avis clients

Caractéristiques techniques

Courant nominal 6 A
Largeur 6,2 mm
Hauteur 78,6 mm
Profondeur 95 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Contact simple
Appareil complet avec socle Oui
Finition du raccordement électrique Raccordement à vis
Tension d'alimentation de courant nominal us cc 24 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip40
Avec affichage led Oui
Type de tension d'actionnement Ac/dc
Nombre de contacts en tant qu'inverseurs 1
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
