Tableau électrique Gewiss : comprendre les gammes et bien choisir

Les tableaux électriques Gewiss regroupent des coffrets modulaires, des portes et des accessoires destinés à organiser et protéger les équipements d’une installation électrique. Le choix dépend notamment du nombre de modules, du nombre de rangées, de l’environnement et des possibilités d’évolution.

La gamme comprend notamment des tableaux électriques Gewiss 13 modules, des portes compatibles, des coffrets étanches et des accessoires pour tableau électrique Gewiss.

Avant de sélectionner un coffret, il faut dimensionner l’installation, vérifier la compatibilité des accessoires et conserver une réserve suffisante pour les évolutions futures. En cas de doute sur la conception ou la mise en œuvre, faites valider le projet par un professionnel qualifié.

Capacité modulaire

Le nombre de modules par rangée et le nombre de rangées doivent correspondre aux appareils prévus, avec une marge pour les extensions.

Environnement

Un coffret installé dans un local exposé à l’humidité ou aux poussières doit être choisi selon les contraintes réelles du lieu et l’indice de protection indiqué par le fabricant.

Évolutivité

Une réserve de modules facilite l’ajout ultérieur de protections, de commandes modulaires ou de circuits supplémentaires.

Qu’est-ce qu’un tableau électrique Gewiss ?

Un tableau électrique Gewiss est une enveloppe conçue pour recevoir des équipements modulaires de distribution et de protection. Il permet de regrouper les dispositifs d’une installation dans un ensemble organisé et accessible. Le coffret ne remplace pas les protections : celles-ci doivent être sélectionnées et dimensionnées séparément selon le schéma de l’installation.

Pour une vue d’ensemble des formats disponibles, consultez la catégorie tableau électrique. Le guide tout savoir sur le tableau électrique présente également son rôle, son organisation et les principaux critères de choix.

Qui est Gewiss ?

Gewiss développe des solutions pour les installations électriques, la distribution d’énergie, l’automatisation des bâtiments, l’éclairage et la mobilité électrique. Son offre comprend notamment des enveloppes et tableaux de distribution destinés à différents environnements résidentiels, tertiaires et industriels.

Dans le cadre d’un projet de tableau électrique, il convient de distinguer le coffret, les accessoires mécaniques et les appareils de protection. La compatibilité doit être contrôlée référence par référence à partir des fiches techniques et notices du fabricant.

Composez votre tableau avec les références Gewiss
Tableau électrique Gewiss 13 modules

Les critères techniques à connaître

  • Module : unité de largeur utilisée pour dimensionner l’espace occupé par les appareils modulaires dans une rangée.
  • Rangée : niveau horizontal recevant les appareils sur un rail adapté.
  • Porte : élément de fermeture qui doit être compatible avec la référence et le format du coffret.
  • Indice de protection : donnée indiquée par le fabricant pour caractériser la protection de l’enveloppe contre certaines intrusions solides et liquides.
  • Réserve : espace disponible laissé libre pour permettre de futures extensions.

Comment choisir un tableau électrique Gewiss ?

Le choix ne doit pas se limiter à la largeur du coffret. Il faut partir du nombre d’appareils à installer, de leur encombrement, de la configuration du logement ou du local et des contraintes de pose.

Critère Question à se poser Conséquence sur le choix
Capacité Combien de modules et de rangées sont nécessaires ? Détermine le format minimal du coffret.
Environnement Le tableau est-il installé dans un local sec ou exposé ? Peut nécessiter une enveloppe présentant un niveau de protection adapté.
Évolutivité Des circuits seront-ils ajoutés plus tard ? Justifie une réserve de modules et parfois une rangée supplémentaire.
Fermeture Une porte est-elle souhaitée ou nécessaire ? Impose de vérifier la compatibilité exacte de la porte avec le coffret.
Accessoires Quels borniers, obturateurs ou éléments de finition sont requis ? Nécessite de contrôler les références compatibles.

Pour identifier les protections placées en amont, consultez également la page consacrée au disjoncteur de branchement.

Les principales gammes de tableaux électriques Gewiss

Tableau électrique 13 modules Gewiss

Tableau électrique 13 modules Gewiss

Le format 13 modules correspond à une rangée permettant d’accueillir plusieurs appareils modulaires. Le nombre de rangées doit être choisi selon le nombre total de circuits et l’espace de réserve souhaité.

Voir les tableaux 13 modules Gewiss

Porte 13 modules Gewiss

Porte 13 modules Gewiss

Une porte protège l’accès direct à l’intérieur du coffret et améliore sa finition. Elle doit être sélectionnée selon la série, le nombre de rangées et les dimensions exactes du tableau.

Voir les portes 13 modules Gewiss

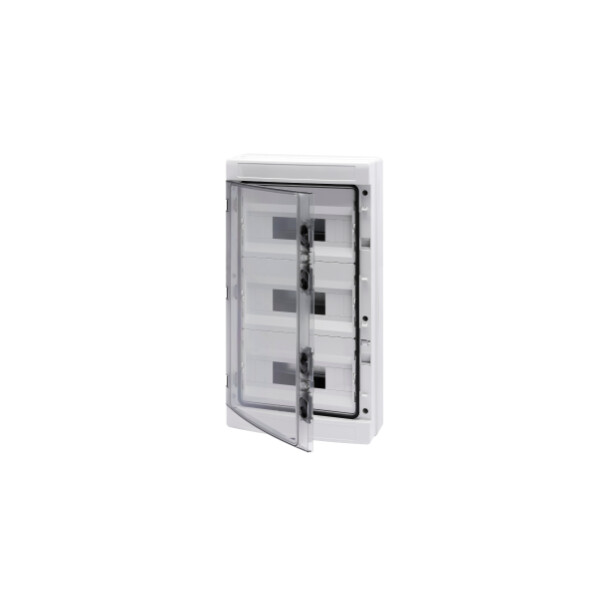

Tableau électrique étanche Gewiss

Tableau électrique étanche Gewiss

Les coffrets étanches sont destinés aux environnements nécessitant une enveloppe mieux protégée contre les conditions extérieures. L’indice de protection et les conditions d’emploi doivent être vérifiés sur chaque fiche technique.

Voir les tableaux étanches Gewiss

Accessoire pour tableau électrique Gewiss

Accessoires pour tableau électrique Gewiss

Les accessoires servent à compléter l’enveloppe, à organiser l’installation ou à assurer la finition. Leur compatibilité ne doit jamais être déduite du seul aspect visuel : elle doit être confirmée par la référence du coffret.

Voir les accessoires Gewiss

Normes, sécurité et compatibilité

Une installation électrique doit respecter les règles applicables à sa destination et à son environnement. Pour une installation basse tension dans un logement en France, la NF C 15-100 constitue la référence générale à prendre en compte. Le dimensionnement du tableau, la répartition des circuits et le choix des protections ne peuvent toutefois pas être déterminés à partir du coffret seul.

Avant toute intervention, l’alimentation doit être coupée et l’absence de tension vérifiée avec un dispositif approprié. Consultez les notices Gewiss, les fiches techniques des appareils et les tableaux de compatibilité. En cas de doute, confiez la conception ou l’installation à un électricien qualifié.

7 erreurs fréquentes à éviter avec les tableaux électriques Gewiss

  1. Choisir un coffret sans comptabiliser précisément les modules nécessaires.
  2. Prévoir un tableau sans réserve suffisante pour les évolutions de l’installation.
  3. Sélectionner une porte sans vérifier sa compatibilité avec la série et le nombre de rangées.
  4. Utiliser un coffret standard dans un environnement nécessitant une protection renforcée.
  5. Ajouter des accessoires sur la seule base de leur apparence ou de leurs dimensions approximatives.
  6. Confondre l’enveloppe du tableau avec les dispositifs de protection qu’elle doit recevoir.
  7. Intervenir sans consulter la notice fabricant ou sans faire appel à un professionnel lorsque le projet dépasse ses compétences.

Retrouvez tous nos guides d’achat

Points clés à retenir

  • Les tableaux Gewiss servent à organiser les appareils modulaires d’une installation.
  • Les principales familles présentées ici sont les coffrets 13 modules, les portes, les coffrets étanches et les accessoires.
  • Le choix dépend de la capacité, du nombre de rangées, de l’environnement et de la réserve souhaitée.
  • La compatibilité des portes et accessoires doit être vérifiée référence par référence.
  • MaterielElectrique.com regroupe les coffrets et accessoires Gewiss au sein de catégories dédiées pour faciliter la comparaison.
Nouvel outil interactif

Besoin d’aide pour comprendre votre tableau électrique ?

Utilisez notre outil pour identifier les principaux éléments d’un tableau, mieux comprendre leur rôle et préparer votre projet avant de choisir vos équipements.

Accéder à l’outil interactif

Identifier les principaux composants
Comprendre l’organisation du tableau
Préparer votre sélection de matériel

Découvrir la série Gewiss 46 QP

Cette vidéo du fabricant présente la série 46 QP et permet d’en visualiser la conception générale et les usages envisagés.

Produits à découvrir

Pour comparer des tableaux, coffrets et solutions modulaires courantes, cette sélection regroupe plusieurs références adaptées aux installations résidentielles.

Tableaux électriques Gewiss à découvrir

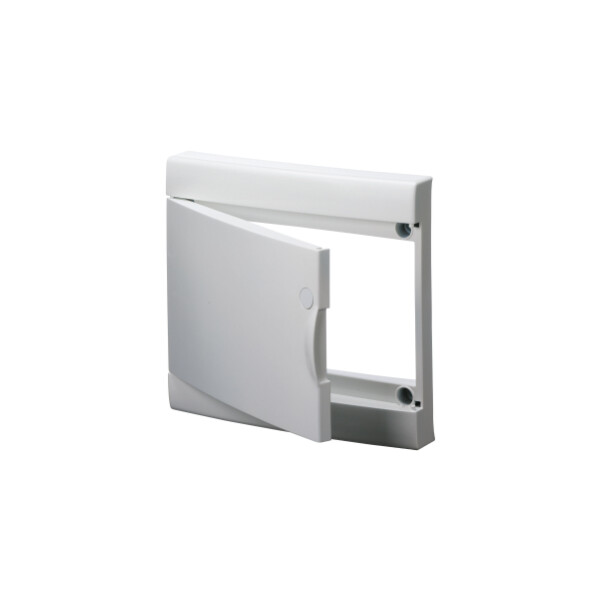

Porte Pleine 13 Mod.st.fra. - Gewiss - GW40531

Gewiss

GEWGW40531

Porte Pleine 13 Mod.st.fra.

Non géré en stock
A commander

11,8333 € HT 14,20 € TTC

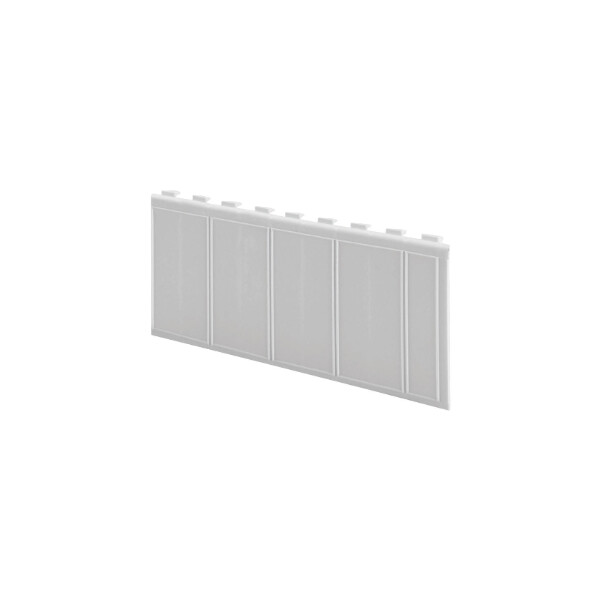

Obturateur 4,5 Modules Gris Ral 7035 - Gewiss - GW40423

Gewiss

GEWGW40423

Obturateur 4,5 Modules Gris Ral 7035

En stock
9 produits disponibles

0,3083 € HT 0,37 € TTC

FAQ : questions fréquentes sur les tableaux électriques Gewiss

Qu’est-ce qu’un tableau électrique Gewiss ?

Il s’agit d’une enveloppe destinée à recevoir et organiser des appareils électriques modulaires. Selon la référence, le coffret peut comporter une ou plusieurs rangées et être complété par une porte ou différents accessoires. Le coffret doit être choisi d’après le nombre d’appareils, l’environnement d’installation et la réserve nécessaire. Les protections installées à l’intérieur doivent être dimensionnées séparément.

Quels produits trouve-t-on dans la gamme Gewiss ?

La sélection présentée comprend des tableaux 13 modules, des portes associées, des coffrets destinés aux environnements nécessitant une protection renforcée et des accessoires de finition ou d’organisation. L’offre exacte dépend des références disponibles. Avant de commander, vérifiez le nombre de rangées, les dimensions et les références compatibles indiquées dans les fiches techniques.

Comment choisir le nombre de rangées ?

Commencez par inventorier tous les appareils qui devront être installés et additionnez leur largeur modulaire. Répartissez ensuite les équipements par rangée en tenant compte de l’organisation prévue et d’une marge d’évolution. Le choix final doit rester cohérent avec le schéma électrique, les règles applicables et les contraintes du logement ou du local.

Quelle différence entre un tableau standard et un tableau étanche ?

Un tableau standard est généralement destiné à un environnement intérieur protégé. Un coffret étanche possède une enveloppe conçue pour offrir un niveau de protection indiqué par son indice IP. Ce choix peut être nécessaire dans un garage, une dépendance ou un local exposé, mais il faut toujours vérifier l’indice exact et les conditions d’utilisation de la référence.

Une porte Gewiss est-elle compatible avec tous les coffrets ?

Non. La compatibilité dépend de la série, du format, du nombre de rangées et de la référence du coffret. Une porte visuellement proche peut ne pas correspondre aux fixations ou aux dimensions requises. Consultez la fiche produit et la documentation du fabricant avant l’achat.

Quels accessoires faut-il prévoir ?

Les besoins varient selon le coffret et le projet : obturateurs, borniers, éléments de fixation, dispositifs de repérage ou accessoires de finition peuvent être nécessaires. Certains éléments sont inclus, d’autres doivent être commandés séparément. Vérifiez systématiquement le contenu de la référence et les accessoires compatibles.

Peut-on installer soi-même un tableau électrique ?

Une intervention sur un tableau électrique présente des risques importants. Elle suppose de maîtriser le dimensionnement, la protection des circuits, la vérification de l’absence de tension et les règles applicables. L’alimentation doit être coupée avant toute intervention. En cas de doute, faites appel à un électricien qualifié et suivez les notices fabricant.

Pourquoi acheter un tableau Gewiss sur MaterielElectrique.com ?

Les catégories dédiées permettent de comparer les coffrets, portes et accessoires par famille de produits. Les fiches produits indiquent les références et les principales caractéristiques disponibles. Avant de valider la commande, vérifiez toujours la compatibilité entre les éléments et la disponibilité réelle du produit.
