Groupe de sécurité chauffe-eau 20x27 sfr® 3/4”

RIC2252550 - Watts industries france


Groupe de sécurité chauffe-eau 20x27 SFR® 3/4” zoom

Photo(s) non contractuelle(s)
9.90 € TTC
Marque : Watts industries france
Référence : 2252550
EAN : 3390430031185
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Frais de port réduit avec La Poste Colissimo !
Si vous commandez uniquement ce produit, les frais de port seront de 4.00€

Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 19 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock disponible En stock
Il y a 120 produit(s) disponible(s)

Délais de livraison
Expédition sous 24-72h
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

Informations supplémentaires :



Documentation

Documentation supplémentaire  Documentation fabricant
Documentation supplémentaire  FAQ Fabricant
Documentation supplémentaire  Certificat NF
Documentation supplémentaire  Certificat ACS
Documentation supplémentaire  Documentation fabricant gamme



Produits associés









Descriptif

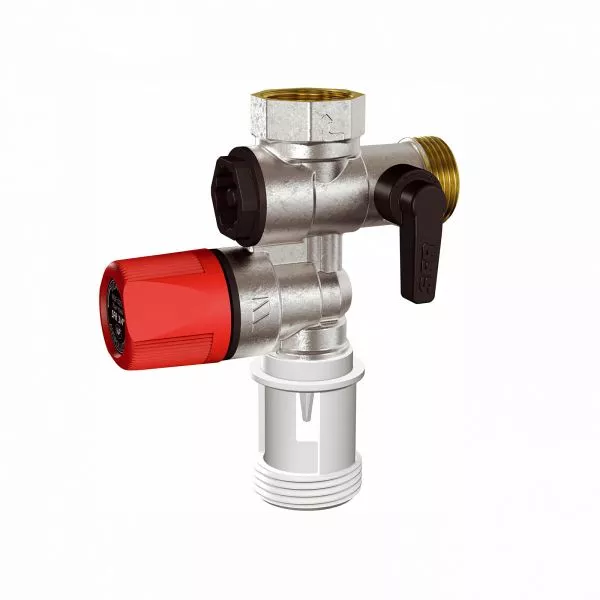

Groupe de sécurité droit SFR® 3/4” 20x27

Le groupe de sécurité est un système permettant de protéger votre chauffe-eau à accumulation contre les excès de pression, et interdire le retour de l’eau chaude dans le circuit d’alimentation eau froide. La vidange est assurée par la soupape de sûreté. Celle-ci peut être actionnée manuellement : une fois ouverte, l’eau sous pression est évacuée.

Caractéristiques générales :

  • Groupe de sécurité avec robinet à boisseau sphérique.
  • Grand débit de remplissage de plus de 4000 L/h.
  • Moins de pertes de charges, meilleur confort pour l'utilisateur.
  • Siège de soupape limitant les risques de fuites par un meilleur dégagement des impuretés.

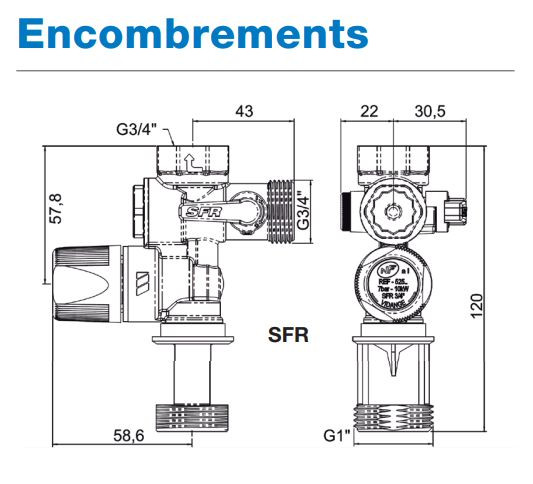

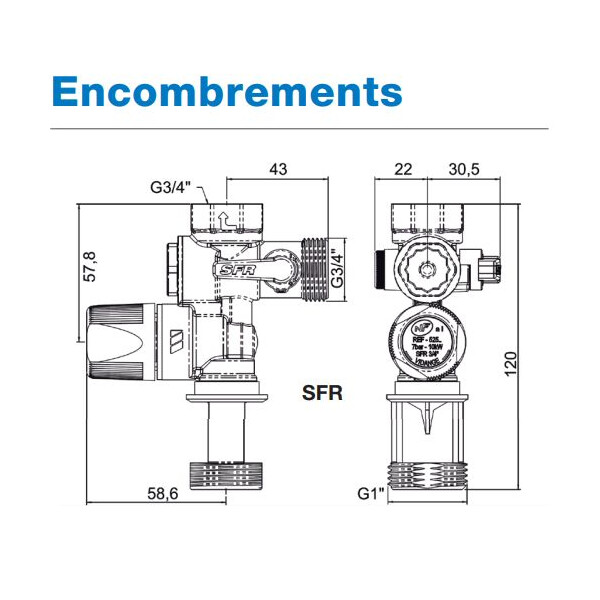

  • Encombrement permettant l’interchangeabilité avec les principaux groupes de sécurité du marché.
  • Raccordement eau froide à portée plate et avec usinage spécifique (tube cuivre jusqu’à 16/18) pour raccord rapide type "GRIPP® ".
  • Pour ballon jusqu'à 10 kW de puissance utile maximale.
  • Dimensions compatibles avec les ballons à fond bombé.
  • diamètre 3/4” (20 x 27)
  • en boîte
  • Ref 2252550

UN GROUPE DE SÉCURITÉ à quoi ça sert ?

Comment ça marche ? :

Cet appareil regroupe 4 fonctions :

  • Protéger le chauffe-eau à accumulation contre les excès de pression : Avec la température de l’eau qui augmente, la pression elle aussi augmente à l’intérieur du chauffe-eau à accumulation (dilatation de l’eau). Pour des raisons de sécurité cette pression doit être limitée à une valeur inférieure à la pression de sécurité de la cuve. Cette fonction est assurée par la soupape de sécurité qui est réglée à 7 bar.
  • Isoler le chauffe-eau à accumulation du circuit d’alimentation eau froide : Cette fonction est assurée par le robinet d’arrêt (lui aussi intégré au Groupe de Sécurité).
  • Interdire le retour de l’eau chaude dans le circuit d’alimentation eau froide : Un clapet anti-retour empêche tout retour de l’eau chaude (qui est sous pression dans le chauffe-eau à accumulation) dans le circuit d’alimentation eau froide, notamment lorsque la pression du chauffe-eau à accumulation devient supérieure à celle du circuit d’alimentation en eau froide.
  • Vidanger le chauffe-eau à accumulation : La vidange du chauffe-eau à accumulation est assurée par la soupape de sûreté qui peut-être actionnée manuellement, une fois ouverte, l’eau sous pression contenue dans le chauffe-eau à accumulation est évacuée (attention : bien veiller à avoir débranché préalablement le raccordement électrique du chauffe-eau à accumulation, méfiez-vous également des risques de brûlures lors de la vidange de l’eau chaude).  L’orifice de vidange du Groupe de Sécurité, qui comporte une garde d’air évitant toute remontée d’eau de vidange, doit être raccordée à l’évacuation par un kit siphon.

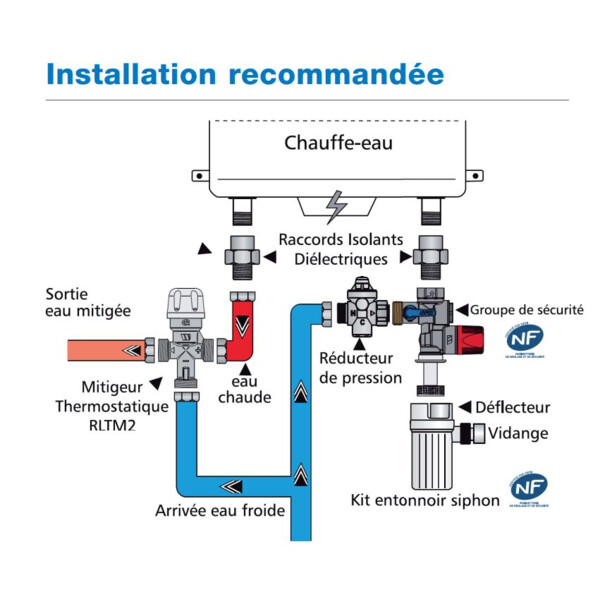

Installation :

  • Le groupe de sécurité doit être installé sur un chauffe-eau de puissance utile maximale de 10kW.
  • Pour éviter toute corrosion due à un phénomène de pile entre les deux métaux, il est recommandé d’installer un Raccord Isolant Diélectrique (R.I.D.), entre la tubulure du ballon et le groupe de sécurité.
  • Il est également recommandé de monter un réducteur de pression en AMONT du groupe de sécurité.
  • Le diamètre de la tuyauterie de vidange doit être au minimum de 25 mm. La rupture de charge doit rester libre de toute obstruction.
  • Un siphon doit être installé à la sortie du groupe de sécurité.

Fonctionnement :

  • Pendant la chauffe, la pression augmente à l’intérieur du chauffe-eau et le clapet de non-retour se ferme. Quand la pression atteint 7 bar, la soupape de sécurité s’ouvre légèrement et laisse échapper une certaine quantité d’eau, et ceci par intermittence, pendant tout le temps de chauffe. Cette évacuation est normale : elle est la preuve du bon fonctionnement du groupe de sécurité. Il ne faut pas chercher à y remédier.
  • En cas de défaillance du thermostat du chauffe-eau (augmentation anormale de la température et de la pression), il est impératif de remplacer le groupe de sécurité.
  • Gel : si le chauffe-eau n’est pas utilisé pendant une période de risques de gel, il est recommandé de le vidanger : couper la source d’énergie, fermer le robinet d’arrêt du groupe de sécurité, ouvrir un des robinets d’eau chaude de l’installation et actionner la soupape de vidange.
  • Impuretés : si le groupe de sécurité vidange en permanence, il faut manœuvrer plusieurs fois la soupape de vidange pour chasser les impuretés qui empêchent l’étanchéité. Si le problème persiste, il faut changer le groupe de sécurité.

Maintenance :

  • Manœuvrer la manette de la soupape de sécurité pour s’assurer que la soupape n’adhère pas ou n’est pas entartrée en position fermée.
  • Fermer le robinet d’arrêt en amont du clapet de non-retour. Ouvrir la soupape de sécurité pour contrôler le clapet de non-retour. Si de l’eau s’écoule en continu, le robinet d’arrêt n’est pas étanche. Dans ce cas, le groupe de sécurité doit être remplacé.

Normes :

  • Norme NF EN 1487
  • Norme NF EN 1717

UNE FUITE au GROUPE DE SÉCURITÉ NE VEUT DONC PAS DIRE QUE CELUI-CI NE FONCTIONNE PAS, AU CONTRAIRE C’EST UNE DE SES FONCTIONS PRINCIPALES

> Pour en savoir plus sur le fonctionnement d’un groupe de sécurité pour chauffe-eau

Référence Watts industries france 2252550 / RIC2252550
