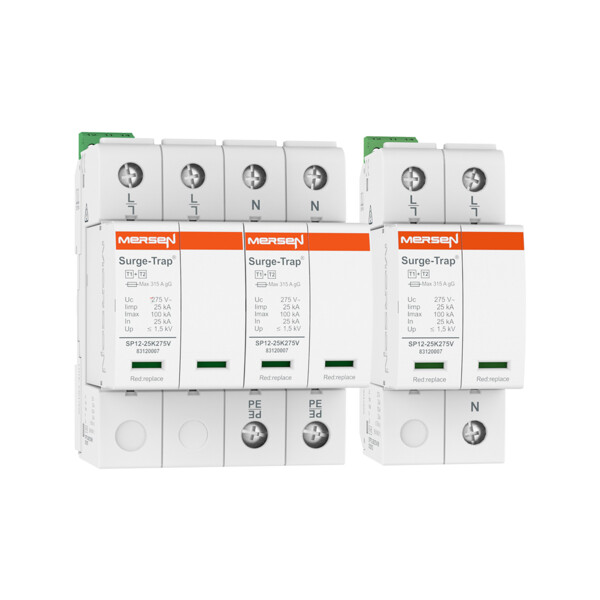

Spd t1+2,100ka,uc255v,n,1p,deb
Non disponible
Description
STP T12 25 est la série de dispositifs combinés type 1+2/ classe I+II destinés à la décharge des courants de foudre et à la protection contre les surtensions, conformément à la norme EN/CEI 61643-11.Convient comme premier niveau de la protection dans le tableau électrique principal et les zones exposées à l’atmosphère, où les installations sont généralement équipées d’un dispositif de protection contre la foudre externe.
Surge Protection Device Type 1+2, 100kA Iimp (10/350), N, Neutral, 1 Pole, Pluggable, 2 Module
Caractéristiques techniques
| Indice de protection (ip) | Ip20 |
| Classe d'essai type 1 | True |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 35 mm² |
| Section de conducteur flexible max. (fil fin) | 25 mm² |
| Mode de pose | Profilé chapeau 35 mm |
| Signalisation au niveau de l'appareil | Sans |
| Avec contact de signalisation à distance | False |
| Fusible auxiliaire intégré | False |
| Courant de foudre (10/350) | 100 kA |
| Tension continue la plus élevée ca | 255 V |
| Niveau de protection | 1,5 V |
| Capacité d'extinction du courant de suite | 0,1 kA |
| Convient pour utilisation à l’extérieur | False |
| Courant de décharge nominal (8/20) | 50 kA |
| Autre forme de réseau | False |
| Forme de réseau cc | False |
| Forme de réseau it | False |
| Forme de réseau tn | False |
| Forme de réseau tn-c | False |
| Forme de réseau tn-s | True |
| Forme de réseau tt | True |
| Forme de réseau tn-c-s | False |
