Photo(s) non contractuelle(s)

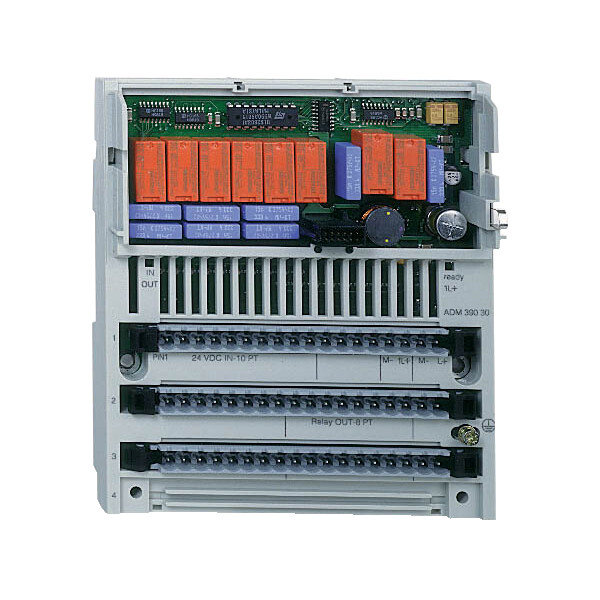

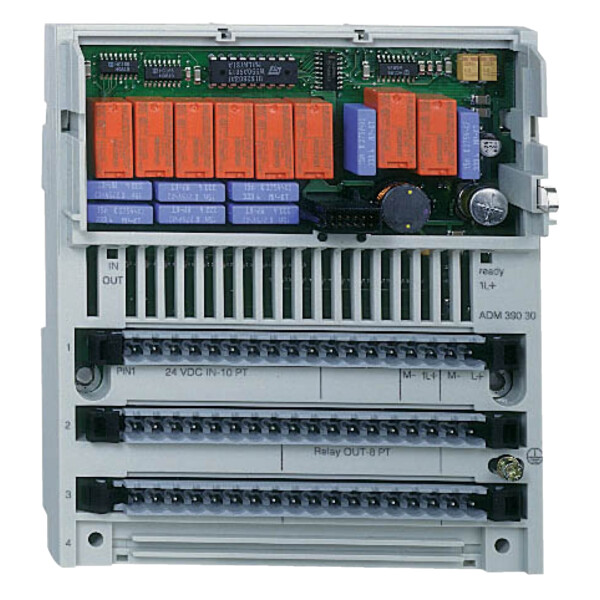

Schneider Electric 10 E 24Vcc 8 S Relais
395,1917 € HT 474,23 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 948 points de fidélité en achetant ce produit
Schneider Electric
SCH170XTS00100
Schneider Electric 3 Connecteurs A Vis
Non géré en stock
A commander
105,5583 € HT 126,67 € TTC
Schneider Electric
SCH170XTS00200
Schneider Electric 3 Connecteurs A Ressort
Non géré en stock
A commander
90,6083 € HT 108,73 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon Momentum
- Type de produit ou de composant : Base d'E/S de relais numérique CC
- Groupe de voies : 1 groupe de 10 entrées / 2 groupes de 4 sorties
- Nombre entrées tor :
- Type d'entrée tor : Positif
- Tension entrées tor :
- Nombre sorties tor : 8
- Type de sortie tor : Relais normalement ouvert
- Tension de sortie tor :
- Traitement de protection : TC
- [us] tension d'alimentation :
- Limites de la tension d'entrée : - 3...30 V
- Fréquence du réseau : 47...63 Hz
- Tension état 0 garanti :
- Tension état 1 garanti :
- Courant état 0 garanti : <= 1.2 mA
- Courant état 1 garanti :
- Résistance d'entrée : 4 kOhm
- Courant de sortie tor :
- Courant de fuite :
- Durée de vie mécanique : <= 30000000 cycle
- Durée de vie électrique :
- Temps de réponse :
- Isolement entre voies et bus : 500 V c.a.
- Puissance dissipée : <= 8,5 W / 5,5 W
- Type de protection : Sans protection
- Calibre du fusible à associer :
- Marquage : CE
- Description des bornes api n°1 : (1)IN_DIS#1 / (10)IN_DIS#10 / (1L+)PW_POS / (2)IN_DIS#2 / (3)IN_DIS#3 / (4)IN_DIS#4 / (5)IN_DIS#5 / (6)IN_DIS#6 / (7)IN_DIS#7 / (8)IN_DIS#8 / (9)IN_DIS#9 / (L+)PW_POS / (M-)PW_NEG / TB
- Description des bornesapi n°2 : (1)OUT_DIS#1 / (1L+)PW / (2)OUT_DIS#2 / (2L1)PW / (3)OUT_DIS#3 / (4)OUT_DIS#4 / (5)OUT_DIS#5 / (6)OUT_DIS#6 / (7)OUT_DIS#7 / (8)OUT_DIS#8 / TB_1
- Consommation électrique :
- Profondeur : 47.5 mm
- Hauteur : 141.5 mm
- Largeur : 125 mm
- Masse du produit : 0.26 kg
Ancien produit : Telemecanique 170ADM39030
Caractéristiques techniques
| Largeur | 125,0 mm |
| Hauteur | 141,5 mm |
| Profondeur | 40,0 mm |
| Courant d'entrée au signal 1 | 2,5 A |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 10,0 |
| Nombre de sorties numériques | 8,0 |
| Temps de retard en cas de changement de signal | 10,0 10,0 ms |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Non |
| Type de tension d'entrée | Ac/dc |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Courant de sortie | 2,0 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Relais |
| Finition du raccordement électrique | Autre |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Non |
| Composants système | Non |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 24,0 V |
| Tension admissible à la sortie | 20,0 230,0 V |
| Tension admissible à l'entrée | -3,0 30,0 V |
| Type de tension de sortie | Ac/dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
