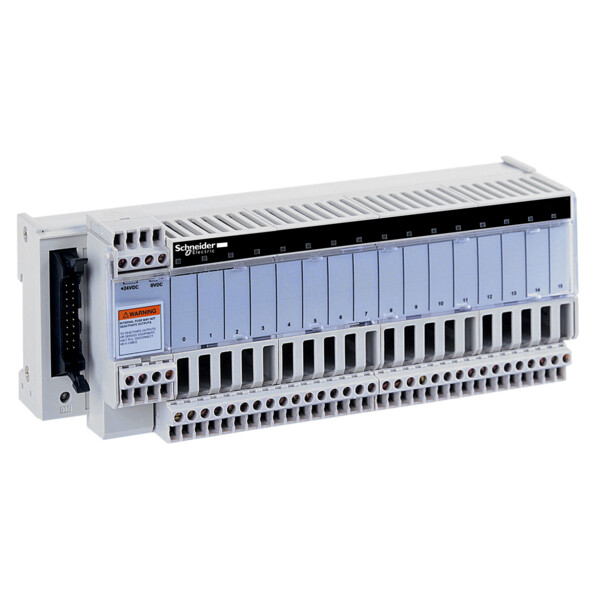

Schneider Electric Embase Rel St S10 16S 0,5A Remonte Defaut
333,5917 € HT 400,31 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 800 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase sorties relais statiques
- [us] tension d'alimentation : 24 V DC (extrémité de l'automate) / 24 V DC (extrémité du préactionneur)
- Nombre de canaux : 16
- Nombre de bornes par voie : 2
- Type de relais : Relais à semi-conducteur soudé
- Type de bornier : Amovible
- Isolation plc/pièce service : Non
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Largeur : 206 mm
- Courant état 0 garanti : 0.4 mA (extrémité de l'automate)
- Tension état 0 garanti : 3.4 V (extrémité de l'automate)
- Courant état 1 garanti : 3.1 mA (extrémité de l'automate)
- Tension état 1 garanti : 16.9 V (extrémité de l'automate)
- Courant par groupe de sorties : <= 8 A
- Courant par voie : 0.5 A (extrémité du préactionneur)
- Courant commuté minimum : 1 mA
- Tension de retombée : <= 0.6 V (extrémité du préactionneur)
- Courant commuté maximum : 500 mA DC-12 / 500 mA DC-13
- Charge sur lampe à filament : 10 W DC-6
- Courant résiduel : <= 0.3 mA (extrémité du préactionneur)
- Type de faute : Surcharge / Court-circuit
- Signalisation de défaut : Oui
- Énergie inductive commutable l/r : <= 400(U.I) ms
- Seuil de disjonction : >= 0.75 A
- Temps de réponse : <= 0,02 ms de l'état 1 à 0 / <= 0,1 ms de l'état 0 à l'état 1
- Fréquence de commutation : < 0,6/LI² Hz
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.405 kg
Ancien produit : Telemecanique ABE7S16S2B0
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 24,0 V |
| Nombre de pôles | 16,0 |
| Longueur | 61 mm |
| Température d'utilisation | 60,0 °C |
| Nombre de positions de serrage par pôle | 2,0 |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Largeur/dimension | 206 mm |
| Hauteur en cas de type de montage le plus bas possible | 70 mm |
| Plaque de fermeture requise | Non |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Transparent | Non |
| Section de raccordement cable rigide | 0,324 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Au-dessus |
| Courant assigné in | 0,5 A |
| Finition antidéflagrante 'ex e' | Non |
| Écart central entre les trous | 10,0 mm |
| Sans halogène | Non |
