Disjoncteur moteur magnéto-thermique mpx³ 32s - 32 a - 15 ka
163,7417 € HT 196,49 € TTC
Jusqu'à 392 points de fidélité en achetant ce produit
Legrand
LEG417315
Disjoncteur moteur magnéto-thermique mpx³ 32s - 32 a - 15 ka
Non géré en stock
A commander
163,7417 € HT 196,49 € TTC

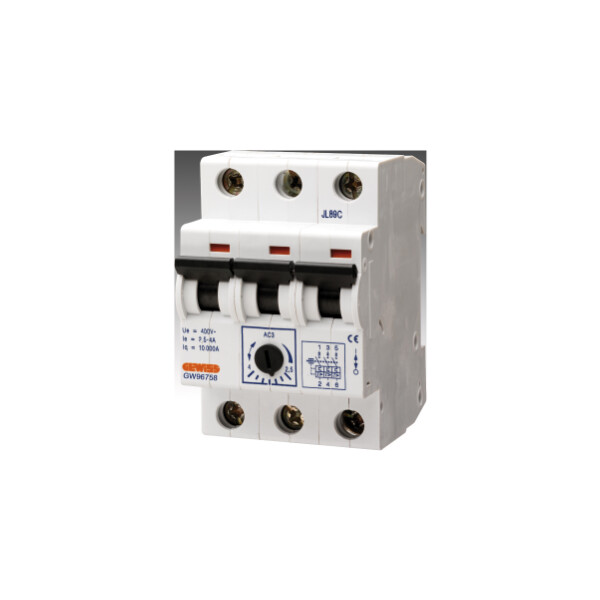

Gewiss
GEWGW96763
Disjoncteur Moteurs 25-40a
Non géré en stock
A commander
140,4167 € HT 168,50 € TTC
Description

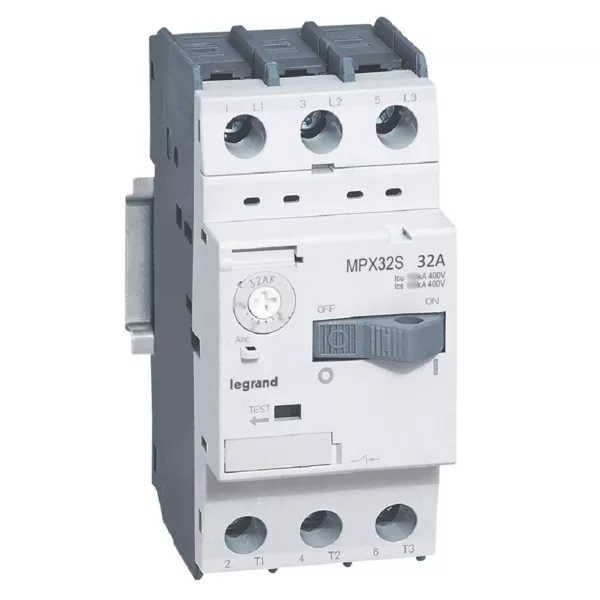

Disjoncteur moteur MPX332S Legrand
Ce disjoncteur moteur MPX332S, de la marque Legrand, est un dispositif de sécurité et de commande utilisé dans la protection de moteurs électriques. Il a pour rôle de surveiller le réseau d’installation et d’interrompre automatiquement l’alimentation de l’appareil en cas de court-circuit ou de surchauffe. Il est équipé d’un déclencheur magnétothermique réglable entre 22 A et 32 A, capable de rompre le circuit à chaque détection de défaillance. Ce disjoncteur moteur, tripolaire, possède un pouvoir de coupure de 15 kA sur une tension de 415 V. Cet appareil est idéal pour protéger un moteur électrique triphasé avec une puissance de 15 kW.
Les + du produit :
- Déclenchement thermique réglable
- Fixation sur rail DIN 35 mm
Caractéristiques générales :
Disjoncteurs magnétothermiques
- Disjoncteurs moteurs MPX³ - de 0,16 A à 100 A
- Seuil de déclenchement thermique réglable
- Seuil de déclenchement magnétique : 13 IeMPX³ 32S
- Pouvoir de coupure standard
- Avec commande à bascule
- Fixation sur rail symétrique
- Courant assigné d'emploi Ie : 32 A
- Plage de réglage : 22 à 32 A
- Déclenchement instantané : 416 A
- Pouvoir de coupure Icu à 415 V : 15 kA
- Conformes aux normes NF EN 60947-1, 60947-2 et 60947-4
Caractéristiques du produit :
- Tension assignée d’emploi : 400 – 415 V
- Intensité nominale : 32 A
- Puissance du moteur : 15 kW
- Type : magnétothermique
- Réglage : 22 A à 32 A
- Pouvoir de coupure : 15 kA
- Indice de protection : IP20
- Température de fonctionnement : -20°C à +60°C
- Température de stockage : -50°C à +80°C
Caractéristiques techniques
| Réglage de courant du déclencheur de surcharge | 22 A |
| Réglage de courant du déclencheur de surcharge | 32 A |
| Tension de fonctionnement normale | 220 V |
| Tension de fonctionnement normale | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 416 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 416 A |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Avec déclencheur à sous-tension intégré | True |
| Avec commutateur auxiliaire intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Profondeur | 75 mm |
| Hauteur | 94 mm |
| Largeur | 45 mm |
| Indice de protection (ip) | Ip20 |
| Finition de l'élément d'actionnement | Levier |
| Type de raccordement du circuit principal | Borne en cadre |
| Puissance de fonctionnement nominale, ac-3, 400 v | 15 kW |
| Puissance de fonctionnement nominale, ca-3, 230 v | 7.5 kW |
| Courant permanent nominal (iu) | 32 A |
| Avec protection thermique | True |
| Technique de déclenchement | Thermomagnétique |
| Sensible à une défaillance de phase | False |
