Schneider Electric

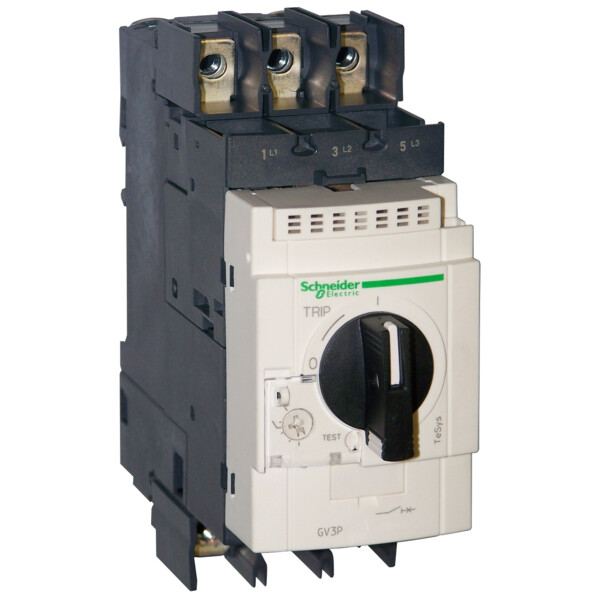

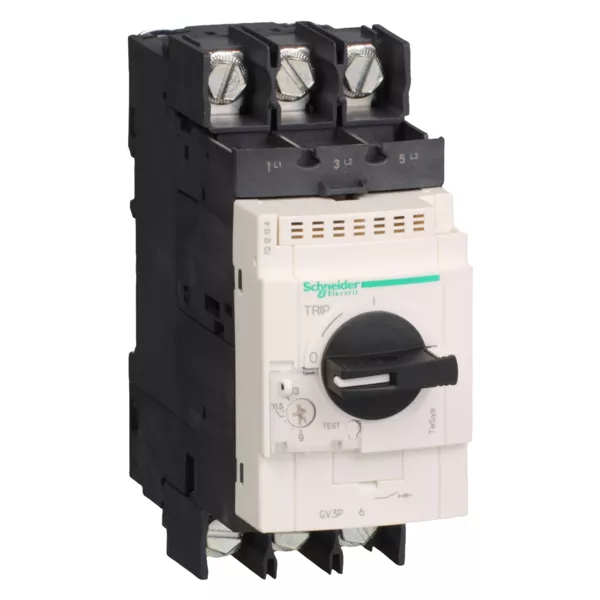

Schneider Electric Disjoncteur Moteur 25A cosses fermées - Schneider Electric - GV3P256
Schneider Electric Disjoncteur Moteur 25A cosses fermées - Schneider Electric - GV3P256
Schneider Electric Disjoncteur Moteur 25A cosses fermées - Schneider Electric - GV3P256
Schneider Electric Disjoncteur Moteur 25A cosses fermées - Schneider Electric - GV3P256

Photo(s) non contractuelle(s)

Schneider Electric Disjoncteur Moteur 25A cosses fermées

314,7083 € HT 377,65 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence GV3P256

EAN 3389118204027

Commande min. 1

Non géré en stock - A commander chez notre fournisseur - Expédié sous 7 à 12 jours (délai estimé)

Livraison gratuite dès 180 € d'achat

Jusqu'à 755 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

EQUERRE GV3-TESYS U SUPPO RT AXE POIGNEE - Schneider Electric - GVAPK12

Schneider Electric

SCHGVAPK12

EQUERRE GV3-TESYS U SUPPO RT AXE POIGNEE

Non géré en stock
A commander

23,1667 € HT 27,80 € TTC

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GV3
  • Nom abrégé d'appareil : GV3P
  • Type de produit ou de composant : Disjoncteur
  • Application du disjoncteur : Protection moteur
  • Description des pôles : 3P
  • Type de réseau : AC
  • Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
  • Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
  • Pouvoir de coupure : Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
  • [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
  • Zone de réglage de protection thermique : 17...25 A
  • Technologie de déclencheur : Thermique-magnétique
  • Courant de déclenchement magnétique : 350 A
Caractéristiques complémentaires :
  • Mode d'installation : Par clips / Par vis
  • Support de montage : Platine / Rail
  • Position de montage : Horizontal / Vertical
  • Puissance moteur kw : 11 kW à 400/415 V AC 50/60 Hz / 15 kW à 500 V AC 50/60 Hz / 18.5 kW à 690 V AC 50/60 Hz
  • Type de commande : Bouton rotatif
  • [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ith] courant thermique conventionnel : 25 A conformément à IEC 60947-4-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
  • Puissance dissipée par pôle : 8 W
  • Durée de vie mécanique : 50000 cycle
  • Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
  • Vitesse de commande : 25 cyc/h
  • Service assigné : Continu conformément à IEC 60947-4-1
  • Pas de raccordement : 17.5 mm sans épanouisseurs
  • Mode de raccordement : Bornes à anneau - external diameter : 6 mm / Barres- 6 x 13.5 mm
  • Couple de serrage : 6 N.m - sur barres - screw M6 / 6 N.m - sur bornes à anneau - screw M6
  • Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
  • Aptitude au sectionnement : Oui conformément à IEC 60947-1
  • Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
  • Hauteur : 132 mm
  • Largeur : 55 mm
  • Profondeur : 136 mm
  • Masse du produit : 0.96 kg
Référence : SCHGV3P256 (Schneider-Electric)

Ancien produit : Telemecanique GV3P256

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Largeur 55,0 mm
Hauteur 132,0 mm
Profondeur 136,0 mm
Puissance de fonctionnement nominale, ac-3, 400 v 11,0 kW
Avec commutateur auxiliaire intégré Non
Courant permanent nominal (iu) 25,0 A
Avec déclencheur à sous-tension intégré Non
Nombre de pôles 3,0
Tension de fonctionnement normale 690,0 690,0 V
Réglage de courant du déclencheur de surcharge 17,0 25,0 A
Puissance dissipée 8,0 W
Indice de protection (ip) Ip20
Avec protection thermique Oui
Type de raccordement du circuit principal Autre
Finition de l'élément d'actionnement Bouton rotatif
Technique de déclenchement Thermomagnétique
Puissance de fonctionnement nominale, ca-3, 230 v 5,5 kW
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100,0 kA
Plage de réglage du déclencheur de court-circuit non retardé 350,0 350,0 A
Sensible à une défaillance de phase Oui
Type de construction de l'appareil Appareil complet installé dans un boîtier
