Photo(s) non contractuelle(s)

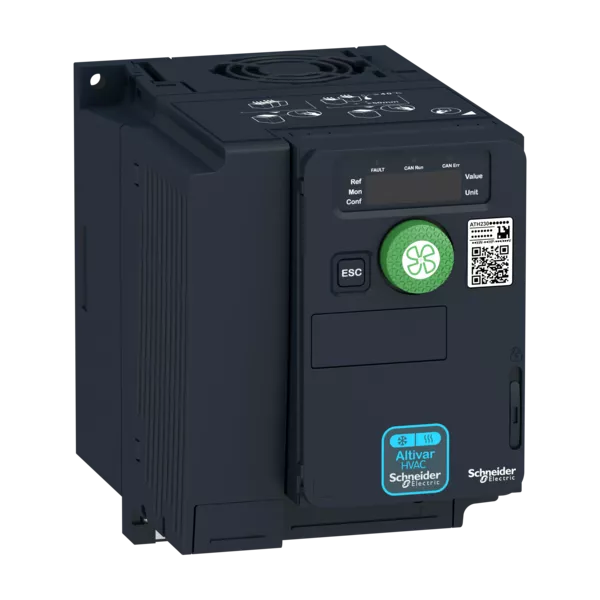

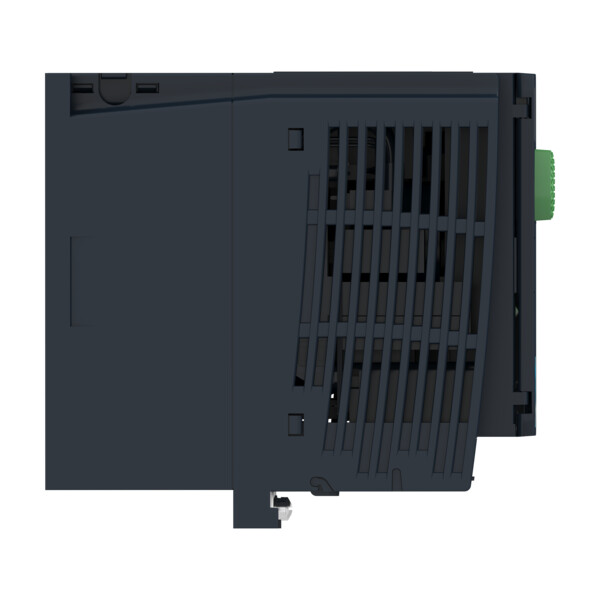

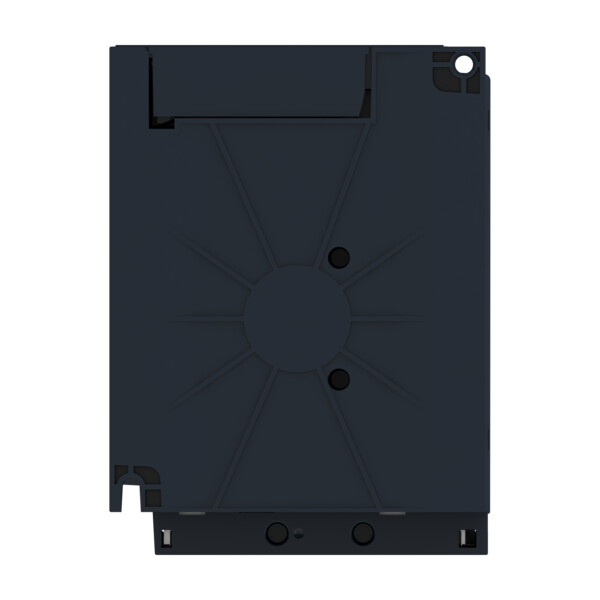

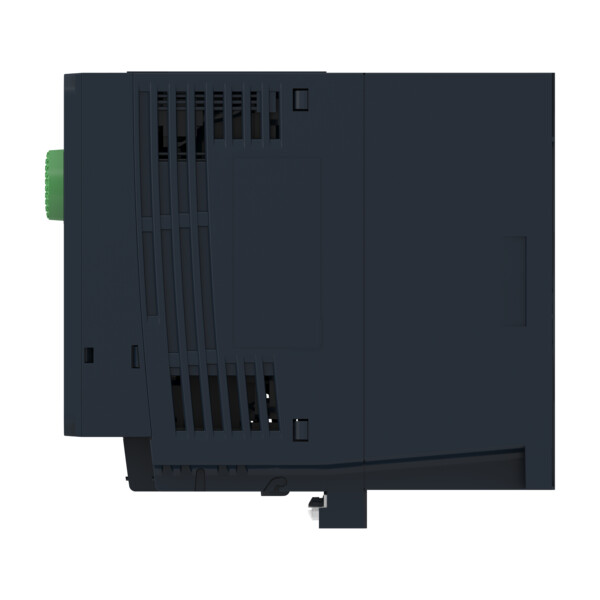

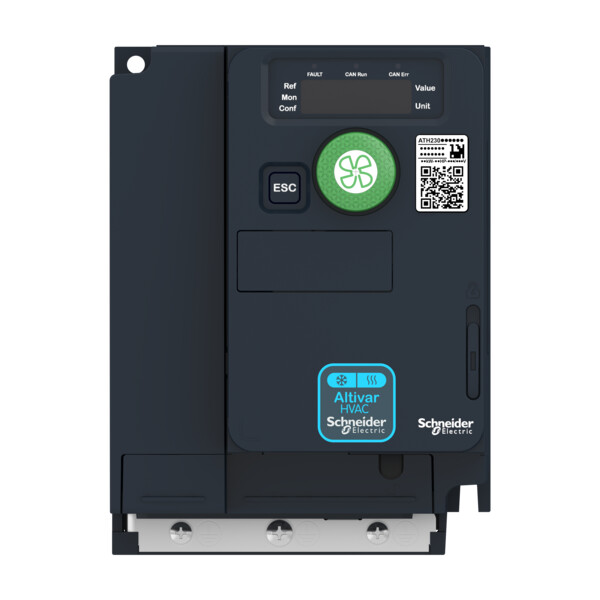

Altivar hvac ath200 - ath230 - 0,55kw - 380 à 500v - tri - ip20 avec filtre cem
333,1917 € HT 399,83 € TTC
Jusqu'à 799 points de fidélité en achetant ce produit
Schneider Electric
SCHGV2L08
Schneider Electric Disjoncteur Moteur Gv2L 2,5 A 3P 3D Déclencheur Magnétique
Non géré en stock
A commander
88,1583 € HT 105,79 € TTC
Schneider Electric
SCHLC1D09B7
Contacteur 3P 9A Schneider TeSys LC1D AC3 440V bobine 24Vca
En stock
169 produits disponibles
16,6333 € HT 19,96 € TTC
Schneider Electric
SCHLC1D09E7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 48 V Ca
Non géré en stock
A commander
36,40 € HT 43,68 € TTC
Schneider Electric
SCHLC1D09FE7
Contacteur Schneider Tesys Lc1D 3P Ac3 440V 9A Bobine 115VCa
Non géré en stock
A commander
41,20 € HT 49,44 € TTC
Schneider Electric
SCHLC1D09P7
Contacteur 3P 9A Schneider Tesys Lc1D Ac3 440V Bobine 230Vca
5,0 (4)
Offre limitée
182 produits disponibles
15,75 € HT 18,90 € TTC
13,6833 € HT 16,42 € TTC
Schneider Electric
SCHLV434211
Rj45 to open connector modbus adapter
Non géré en stock
A commander
42,2333 € HT 50,68 € TTC
Schneider Electric
SCHVW3A1006
CONSOLE DEPORTEE
Non géré en stock
A commander
57,9167 € HT 69,50 € TTC
Schneider Electric
SCHVW3A1104R10
CORDON 1M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
10,9583 € HT 13,15 € TTC
Schneider Electric
SCHVW3A1104R100
CORDON 10M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
49,7333 € HT 59,68 € TTC
Schneider Electric
SCHVW3A1104R30
CORDON 3M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
12,25 € HT 14,70 € TTC
Schneider Electric
SCHVW3A1104R50
CORDON 5M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
21,3333 € HT 25,60 € TTC
Schneider Electric
SCHVW3A1111
Console Graphique
Non géré en stock
A commander
117,7083 € HT 141,25 € TTC
Schneider Electric
SCHVW3A1112
Kit De Montage Sur Porte Console Graphiq
Non géré en stock
A commander
52,85 € HT 63,42 € TTC
Schneider Electric
SCHVW3A31404
filtre d’entrée EMC supplémentaire - alimentation triphasée - 15 A
Non géré en stock
A commander
125,0417 € HT 150,05 € TTC
Schneider Electric
SCHVW3A3600
Module d’Adaptation pour Carte de Communication Altivar Schneider – pour ATV320C Format Compact
Non géré en stock
A commander
24,5417 € HT 29,45 € TTC
Schneider Electric
SCHVW3A4551
INDUCTANCE AC 10MH 4A
Non géré en stock
A commander
185,1917 € HT 222,23 € TTC
Description
La gamme ATH200 d'Altivar HVAC est une offre de variateurs de vitesse conçus pour les fabricants d'équipements d'origine (OEM) de HVAC afin de fournir des moteurs asynchrones et synchrones. Avec un degré de protection IP20, l'ATH230 est adapté au montage sur panneau de commande. Il alimente des moteurs de 0,55kW/0,75HP à une tension nominale de 380 à 500V. Sa conception robuste avec des circuits imprimés revêtus IEC 60721-3-3 classe 3C3 permet de prolonger la disponibilité de la machine dans des conditions environnementales difficiles, telles que des températures ambiantes allant jusqu'à 60°C, sans nécessiter de refroidissement supplémentaire. Sa conception compacte et ses caractéristiques propres telles que Safe Torque Off, le filtre EMC et la certification A2L optimisent le panneau de commande et augmentent la compétitivité. Les fonctions de CVC et de logique programmable sont intégrées pour simplifier le système d'automatisation. L'ATH200 dispose d'une liaison série native Modbus, BACnet MS/TP et d'une connectivité BACnet/IP avec un module de communication optionnel. Ses dimensions sont de 105 mm (largeur), 158 mm (profondeur), 142 mm (hauteur) et il pèse 1,2 kg. L'ATH230 utilise du plastique contenant plus de 20 % d'ingrédients d'origine biologique, et l'aluminium est certifié ASI. L'Altivar HVAC ATH200 répond aux besoins d'équipements HVAC compacts qui couvrent les applications de pompes, de ventilateurs et de compresseurs. Il est conforme aux normes IEC/EN 81800-5-1 et IEC/EN 61800-3 et a reçu les certifications CE, cULus, UKCA, RCM, EAC, KC et ATEX. Des accessoires de montage et des options externes, telles que des selfs de ligne, des selfs de moteur et des filtres CEM supplémentaires, sont disponibles pour les variateurs Altivar HVAC ATH200. L'emballage est fabriqué à partir de carton recyclé et ne contient pas de plastique à usage unique. Il est conçu pour être monté en position verticale (+/- 10 °) sur un panneau, à l'aide de 4 trous de fixation. Les caractéristiques intégrées et la conception de l'ATH200 combinent la compétitivité des machines compactes de CVC avec la fiabilité, l'efficacité et la durabilité environnementale. L'ATH230 offre des solutions compactes sans compromis sur le comportement thermique, afin d'optimiser la conception des panneaux de contrôle CVC tout en offrant une efficacité et une fiabilité élevées.
Caractéristiques techniques
| Largeur | 105,0 mm |
| Hauteur | 142,0 mm |
| Profondeur | 158,0 mm |
| Avec élément de commande | Oui |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 1,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 1,0 |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 1,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Indice de protection (ip) | Ip20 |
| Avec prise pour ordinateur | Oui |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 380,0 500,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 599,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 0,55 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 0,55 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 500,0 V |
| Courant de sortie nominal i2n | 1,9 A |
| Supporte protocole bacnet | Oui |
