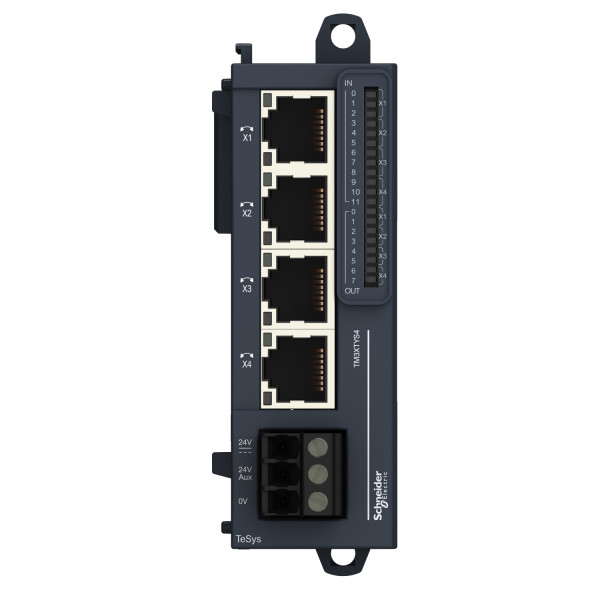

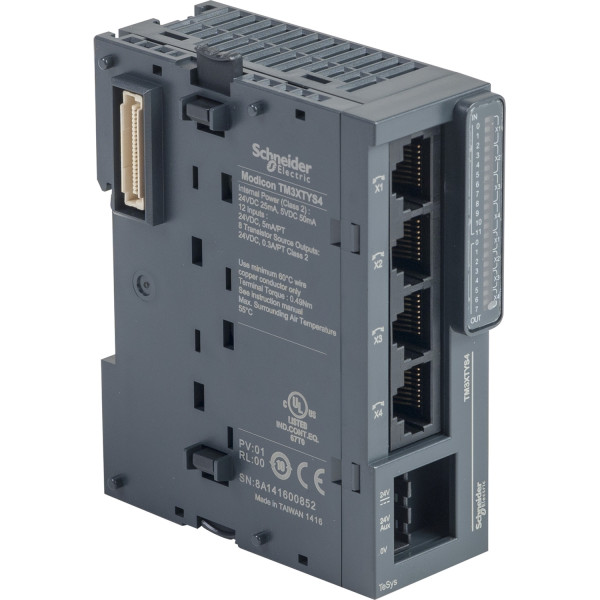

Module tm3-interface tesy s 4xrj45

SCHTM3XTYS4 - Schneider Electric

• Gamme de produits : Modicon TM3
• Type de produit ou de composant : Module d'interface parallèle
• Application spécifique du produit : TeSys Quickfit / TeSys U / TeSys D
• Compatibilité de gamme : Modicon M221 / Modicon M241 / Modicon M251
• [us] tension d'alimentation : 24 V DC par alimentation externe (- 15...20 %)

• Compatibilité produit : Contrôleur logique Modicon M221 / Contrôleur logique Modicon M241 / Contrôleur logique Modicon M251 / Module E/S Modicon TM3
• Consommation électrique : 0 mA à 24 V DC via un connecteur de bus sur ON / 5 mA à 5 V DC via un connecteur de bus sur ON / 35 mA à 5 V DC via un connecteur de bus à l'état off / 10 mA à 24 V DC via un connecteur de bus à l'état off / 1200 mA à 24 V DC alimentation électrique externe sur ON
• Nombre de voies d'entrées : 12
• Limites de la tension d'entrée : 19.2...28.8 V per input
• Limites du courant d'entrée : 5 mA per input
• Nombre de voies de sorties : 8
• Temps de réponse : < 10 ms marche pour entrée / < 10 ms arrêt pour entrée
• Tension de sortie : 24 V DC (sortie transistor)
• Courant de charge maximum : 300 mA par canal in normal mode / 800 mA par canal in starting mode pendant 100 ms
• Isolement : Non-insulated between RJ45 connectors / Between the RJ45 connectors and internal logic : 500 V AC
• Type de protection en sortie : Contre la surcharge par limiteur de courant
• Remise à zéro : Remise à zéro automatique
• Signalisation locale : 3 LED vert par canal pour état d'entrée / 2 DELs vert par canal pour état de la sortie
• Raccordement électrique : 4 connecteurs RJ45 for connecting the motor starters / Bornier débrochable à vis avec pitch 5.08 mm, capacité de serrage 2,5 mm², 3 terminals pour connexion de l'alimentation électrique 24 V CC
• Normes : CSA C22.2 No 142 / UL 1604 / UL 508 / CSA C22.2 No 213 / EN/IEC 61131-2 : 2007
• Certifications du produit : ABS / DNV / GL / LR
• Marquage : CE
• Tenue aux décharges électrostatiques : 8 kV dans l'air - EN/IEC 61000-4-2 / 4 kV avec contact - EN/IEC 61000-4-2 / 8 kV dans l'air - Marine specification (LR, ABS, DNV, GL) / 6 kV avec contact - Marine specification (LR, ABS, DNV, GL)
• Tenue aux champs électromagnétiques rayonnés : 10 V/m (80 MHz...1 GHz) - EN/IEC 61000-4-3 / 3 V/m (1.4 GHz...2 GHz) - EN/IEC 61000-4-3 / 1 V/m (2 GHz...3 GHz) - EN/IEC 61000-4-3 / 10 V/m (80 MHz...2 GHz) - Marine specification (LR, ABS, DNV, GL)
• Tenue aux champs magnétiques : 30 A/m (50...60 Hz) - EN/IEC 61000-4-8
• Tenue aux transitoires rapides : 1 kV pour E/S (CC) - EN/IEC 61131-2 zone B / 2 kV pour E/S (CA) - EN/IEC 61131-2 zone B / 1 kV pour E/S (CC) - Marine specification (LR, ABS, DNV, GL) / 2 kV pour E/S (CA) - Marine specification (LR, ABS, DNV, GL)
• Tenue aux ondes de choc : 2 kV pour sortie in mode commun - EN/IEC 61000-4-5 / 1 kV pour entrée in mode commun - EN/IEC 61000-4-5 / 1 kV pour E/S (CC) in mode commun - EN/IEC 61000-4-5 / 2 kV pour E/S (CA) in mode commun - EN/IEC 61000-4-5
• Résist perturb conduites, induites par champs fréqu radio : 10 Vrms (0,15 à 80 MHz) - EN/IEC 61000-4-6 / 3 Vrms (spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz)) - Marine specification (LR, ABS, DNV, GL)
• Émission électromagnétique : Radiated emissions - EN/IEC 55011 classe A, 30...230 MHz : 40 dB'V/m QP / Radiated emissions - EN/IEC 55011 classe A, 200 MHz...1 GHz : 47 dB'V/m QP / Radiated emissions - Marine specification (LR, ABS, DNV, GL) 3, 150 kHz...30 MHz : 80...50 d'V/m QP / Radiated emissions - Marine specification (LR, ABS, DNV, GL) 3, 30...100 MHz : 60...54 dB'V/m QP / Radiated emissions - Marine specification (LR, ABS, DNV, GL) 3, 100 MHz...2 GHz : 54 dB'V/m QP / Radiated emissions - Marine specification (LR, ABS, DNV, GL) 3, 156...165 MHz : 24 dB'V/m QP
• Tenue aux vibrations : 3 gn sur Rail DIN / 1 mm sur Rail DIN
• Tenue aux chocs mécaniques : 15 gn pendant 11 ms
• Support de montage : Platine ou panneau avec kit de fixation / Rail top hat type TH35-15 conformément à IEC 60715 / Rail top hat type TH35-7.5 conformément à IEC 60715
• Hauteur : 90 mm
• Profondeur : 85 mm
• Largeur : 30 mm
• Masse du produit : 0.14 kg
