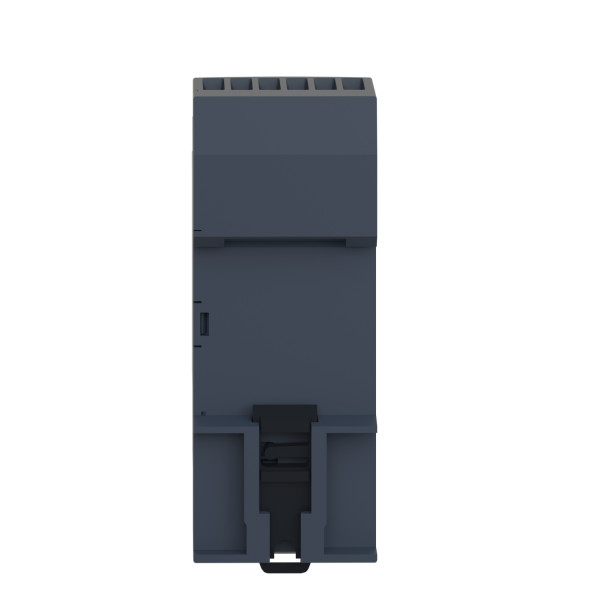

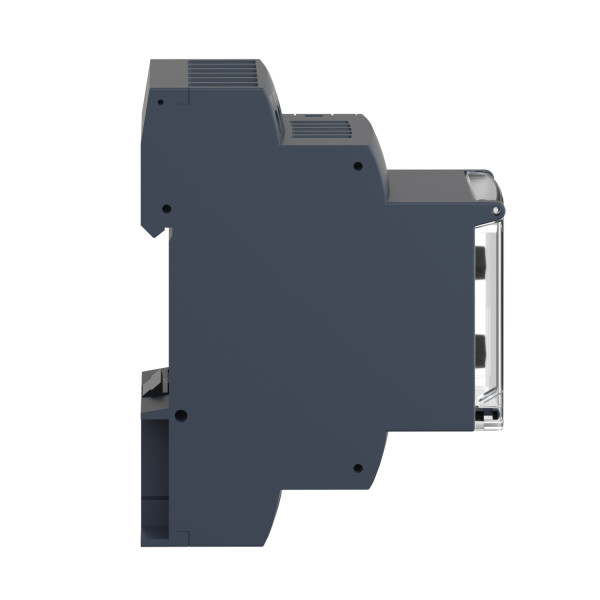

Rel. sur ou sous tension 15..600v
183.90 € TTC
Marque : Schneider Electric
Référence : RM35UA13MW
EAN : 3389119405317
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RM35UA13MW
EAN : 3389119405317
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 367 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 28-33 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique RM35UA13MW
- Gamme de produits : Zelio Control
- Type de produit ou de composant : Relais de contrôle et de mesure modulaires
- Type de relais : Relais multifonctionnel de contrôle de la tension
- Nom du relais : RM35UA
- Paramètres surveillés par le relais : Détection de surtension ou de sous-tension
- Temporisation : Réglable 0.3...30 s, 0 + 10 % lors du dépassement du seuil
- Capacité de commutation en va : 1250 VA
- Courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 5 A AC/DC
- Puissance consommée en va : <= 3.5 VA AC
- Plage de mesure : 15...600 V tension
- Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1 / DC-14 conformément à IEC 60947-5-1
- Temps de reset : 1500 ms pour temporisation
- Tension de coupure maximale : 250 V c.a./c.c.
- [us] tension d'alimentation : 24...240 V AC/DC
- Limites de la tension d'alimentation : 20.4...264 V AC/DC
- Puissance consommée en w : <= 0.6 W DC
- Fréquence circuit de commande : 40...70 Hz +/- 10 %
- Résistance entre bornes : 150 mOhm bornes E1-M / 300 mOhm bornes E2-M / 600 mOhm bornes E3-M
- Contacts de sortie : 2 ''OF''
- Courant de sortie nominal : 5 A
- Cycle de mesure : <= 30 ms cycle de mesure en tant que valeur eff réelle
- Hystérésis : 5...50 % de réglage du seuil
- Temporisation à la mise sous tension : <= 600 ms
- Précision de mesure : +/-10 % de la valeur pleine échelle
- Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée / +/- 2 % pour temporisation
- Erreur de mesure : +/- 0,05 %/°C avec variation de température / < 1 % sur la gamme entière avec variation de tension
- Polarité : Polarité non réversible sur alimentation CC
- Échelle de sensibilité : 15...150 V bornes E1-M / 30...300 V bornes E2-M / 60...600 V bornes E3-M
- Réglage du seuil : 10...100 %
- Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
- Catégorie de surtension : III conformément à IEC 60664-1
- Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
- [ui] tension assignée d'isolement : 250 V conformément à IEC 60664-1 / 600 V conformément à IEC 60664-1
- Plage de tension du circuit de commande : - 15 % + 10 % Un
- Fréquence d'alimentation : 50/60 Hz +/- 10 %
- Isolement : Entre alimentation et mesure
- Position de montage : Toutes positions sans facteur de déclassement
- Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout / Bornes à vis 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour Etat du relais
- Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
- Durée de vie électrique : 100000 cycle
- Durée de vie mécanique : <= 30000000 cycle
- Vitesse de commande : <= 360 opérations/heure sous pleine charge
- Largeur : 35 mm
- Masse du produit : 0,08 kg
Ancien produit : Telemecanique RM35UA13MW
Référence Schneider Electric RM35UA13MW / SCHRM35UA13MW
Caractéristiques techniques du produit :
Relais de surveillance tension | |
---|---|
Largeur | 35 mm |
Hauteur | 90 mm |
Profondeur | 72 mm |
Avec pinces amovibles | Non |
Sous-tension monophasée possible | Oui |
Sous-tension triphasée possible | Non |
Surtension monophasée possible | Oui |
Surtension triphasée possible | Non |
Fenêtre monophasée possible | Non |
Fenêtre triphasée possible | Non |
Contient une fonction tension continue-sous-tension | Oui |
Contient une fonction tension continue-surtension | Oui |
Contient une fonction tension continue-fenêtre | Non |
Type de tension de la plage de mesure | Ac |
Finition du raccordement électrique | Raccordement à vis |
Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us cc | 240 V |
Tension d'alimentation de courant nominal us cc | 240 V |
Plage de mesure de la tension 1 | 600 V |
Plage de mesure de la tension 1 | 600 V |
Délai de temporisation du déclenchement max. admissible | 30 s |
Délai de temporisation du déclenchement min. réglable | 0,3 s |
Valeur de fonctionnement de la tension | 600 V |
Valeur de fonctionnement de la tension | 15 V |
Type de tension d'actionnement | Ac/dc |
Nombre de contacts en tant qu'inverseurs | 2 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
Délai de retardement du déclenchement max. admissible | 30 s |
Délai de retardement du déclenchement min. réglable | 0,3 s |
