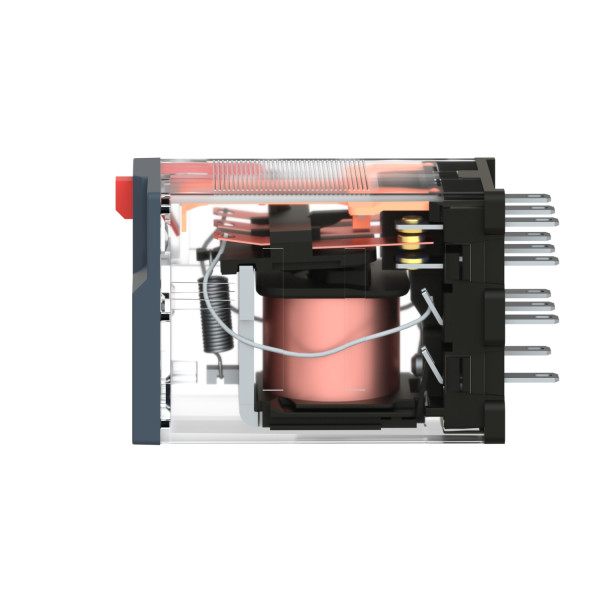

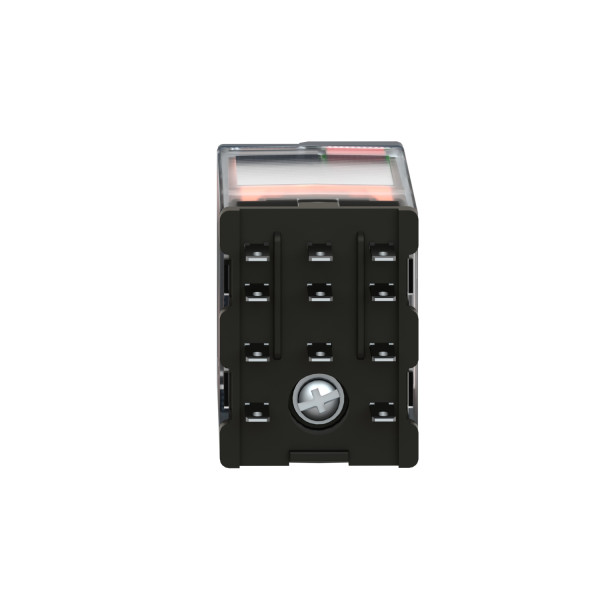

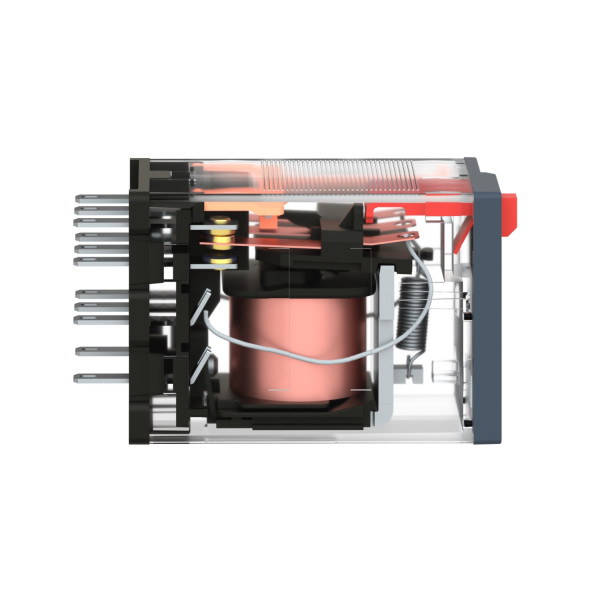

RELAIS MINIATURE 3 CO 48 V AC
RELAIS MINIATURE 3 CO 48 V AC
RELAIS MINIATURE 3 CO 48 V AC
RELAIS MINIATURE 3 CO 48 V AC

Photo(s) non contractuelle(s)

RELAIS MINIATURE 3 CO 48 V AC

9.77 € HT 11.72 € TTC

Soit un prix unitaire de 9.77 € HT Soit un prix unitaire de 11.72 € TTC

Soit un total de 97.70 € HT Soit un total de 117.20 € TTC

Marque Schneider Electric

Référence RXM3AB1E7

EAN 3389119403566

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Miniature
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RXM
  • Description des contacts : 3 "OF"
  • Tension circuit de commande : 48 V c.a., 50/60 Hz
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A à -40...55 °C
  • Led d'état : Sans
  • Type de commande : Bouton-poussoir
  • Coefficient d'utilisation : 20 %
Caractéristiques complémentaires :
  • Forme des broches : Plat
  • [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
  • [uimp] tension assignéede tenue aux chocs : 4 kV pour 1,2/50 µs
  • Matériau des contacts : AgNi
  • [ie] courant assigné d'emploi : 10 A à 28 V DC (non) conformément à IEC / 10 A à 250 V AC (non) conformément à IEC / 5 A à 28 V DC ("O'') conformément à IEC / 5 A à 250 V AC ("O'') conformément à IEC / 10 A à 30 V DC conformément à UL / 10 A à 277 V AC conformément à UL
  • Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
  • Courant de charge : 10 A à 250 V AC / 10 A à 28 V DC
  • Pouvoir de commutation maximum : 2500 VA/280 W
  • Capacité de commutation minimum : 170 mW à 10 mA, 17 V
  • Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
  • Durée de vie mécanique : 10000000 cycle
  • Durée de vie électrique : 100000 cycle pour résistif charge
  • Consommation moyenne en va : 1,2 à 60 Hz
  • Seuil de tension de retombée : >= 0,15 Uc
  • Temps de fonctionnement : 20 ms
  • Temps de réinitialisation : 20 ms
  • Résistance moyenne : 710 Ohm à 20 °C +/- 15 %
  • Limites de la tension assignée d'emploi : 38,4...52.8 V AC
  • Catégorie de protection : RT I
  • Position de montage : Toutes positions
  • Masse du produit : 0.037 kg
Référence : SCHRXM3AB1E7 (Schneider-Electric)

Ancien produit : Telemecanique RXM3AB1E7

Schneider Electric

SCHRXL3A10B1E7

relais miniature 48 V CA 3OF

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Largeur 21 mm
Hauteur 27 mm
Profondeur 55 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Fiche
Tension d'alimentation de courant nominal us à ca 50 hz 48 V
Tension d'alimentation de courant nominal us à ca 50 hz 48 V
Tension d'alimentation de courant nominal us à ca 60 hz 48 V
Tension d'alimentation de courant nominal us à ca 60 hz 48 V
Indice de protection (ip) Ip40
Avec affichage led Non
Type de tension d'actionnement Ac
Nombre de contacts en tant qu'inverseurs 3
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 10 A
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
