PACK 10 E-S 24 VDC

Photo(s) non contractuelle(s)

PACK 10 E-S 24 VDC

288.08 € HT 345.70 € TTC

Marque Schneider Electric

Référence SR3PACKBD

EAN 3389110549959

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Logic
  • Type de produit ou de composant : Packs découverte modulaires
  • Nombre entrées tor : 6 conformément à EN/IEC 61131-2 type 1
  • Nombre de sorties : 4 relais sortie(s)
Caractéristiques complémentaires :
  • Composition du kit : Câble PC SR2USB01 pour connexion au PC / SR3B101BD / CD-ROM du logiciel de programmation Zelio Soft 2
  • Nombre d'entrées/sorties : 10
  • Affichage local : Avec
  • Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque misesous tension
  • [us] tension d'alimentation : 24 V
  • Limites de la tension d'alimentation : 19.2...30 V
  • Courant d'alimentation : 100 mA (avec extensions) / 100 mA (sans extension)
  • Puissance dissipée en w : 3 W sans extension / 8 W avec extensions
  • Protection inversion de polarité : Avec
  • Type d'entrée tor : Résistif
  • Tension entrées tor : 24 V DC
  • Courant d'entrée tor : 4 mA
  • Fréquence de comptage : 1 kHz pour entrée TOR
  • Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Tension état 0 garanti : <= 5 V / <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
  • Nombre entrées analogiques : 4
  • Type d'entrée analogique : Mode commun
  • Plage entrées analogiques : 0...10 V / 0...24 V
  • Tension maximale admissible : 30 V (circuit d'entrée analogique)
  • Résolution entrées analogiques : 8 bits
  • Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
  • Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
  • Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
  • Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
  • Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
  • Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
  • Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
  • Description des contacts : Non pour sortie relais
  • Courant thermique de sortie : 8 A pour les 4 sorties (sortie relais)
  • Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
  • Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
  • Durée de vie mécanique : 10000000 cycle (sortie relais)
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
  • Horloge : Avec
  • Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
  • Couple de serrage : 0.5 N.m
  • Catégorie de surtension : III conformément à EN/IEC 60664-1
  • Masse du produit : 0.7 kg
Référence : SCHSR3PACKBD (Schneider-Electric)

Ancien produit : Telemecanique SR3PACKBD

Ils ont aussi acheté...

Legrand

LEG075611

Embout pour goulotte à clippage direct Legrand Mosaic 50x80

5,0 (7)

Rupture temporaire
A commander

5.23 € HT 6.28 € TTC

Turbotech

TURTT1288

Jeu de Cordons de Mesure Turbotech - Silicone - 10A

En stock
3 produit(s) disponible(s)

9.25 € HT 11.10 € TTC

Schneider Electric

SCHSR2MOD03

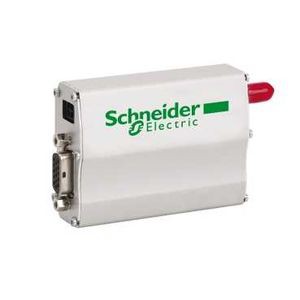

MODEM GSM POUR ML
