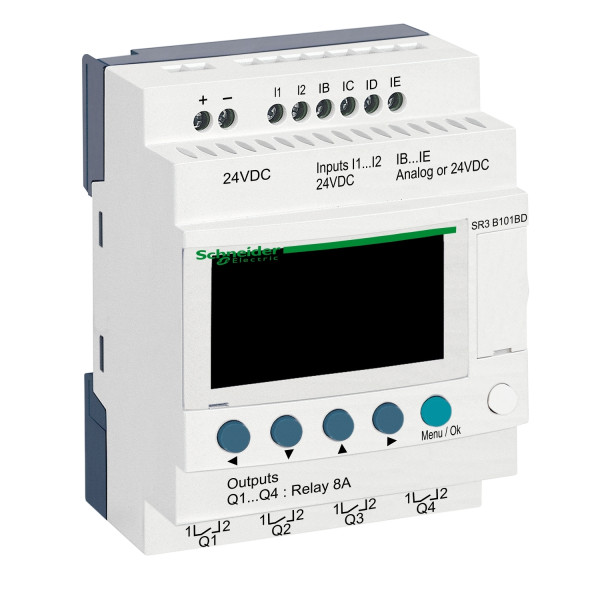

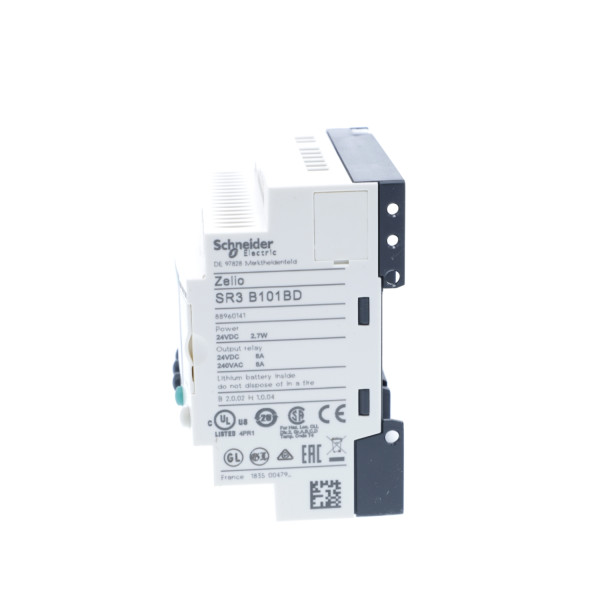

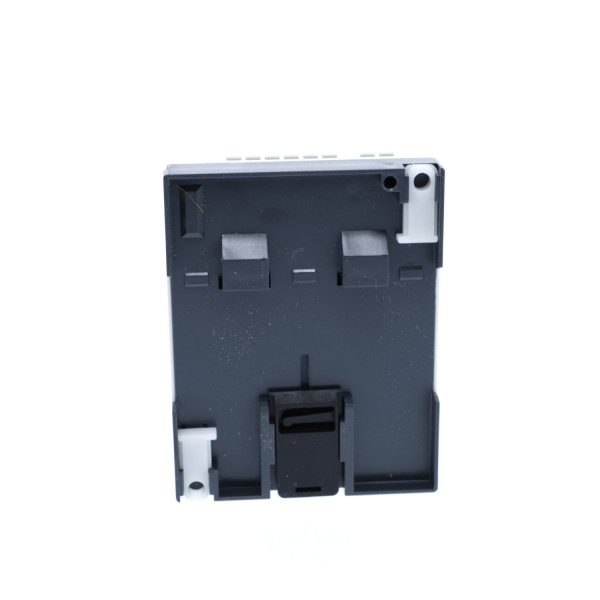

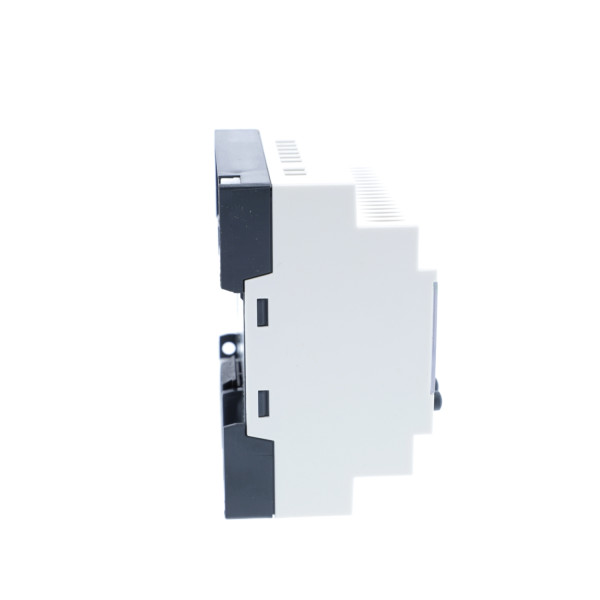

module de protection MODULE LOG. 10 E-S 24 VDC

180.07 € HT 216.08 € TTC

Marque Schneider Electric

Référence SR3B101BD

EAN 3389110549898

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Logic
  • Type de produit ou de composant : Relais intelligent modulaire
Caractéristiques complémentaires :
  • Affichage local : Avec
  • Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque misesous tension
  • [us] tension d'alimentation : 24 V DC
  • Limites de la tension d'alimentation : 19.2...30 V
  • Courant d'alimentation : 100 mA (avec extensions) / 100 mA (sans extension)
  • Puissance dissipée en w : 3 W sans extension / 8 W avec extensions
  • Protection inversion de polarité : Avec
  • Nombre entrées tor : 6 conformément à EN/IEC 61131-2 type 1
  • Type d'entrée tor : Résistif
  • Tension entrées tor : 24 V DC
  • Courant d'entrée tor : 4 mA
  • Fréquence de comptage : 1 kHz pour entrée TOR
  • Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Tension état 0 garanti : <= 5 V / <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
  • Nombre entrées analogiques : 4
  • Type d'entrée analogique : Mode commun
  • Plage entrées analogiques : 0...10 V / 0...24 V
  • Tension maximale admissible : 30 V (circuit d'entrée analogique)
  • Résolution entrées analogiques : 8 bits
  • Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
  • Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
  • Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
  • Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
  • Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
  • Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
  • Nombre de sorties : 4 relais sortie(s)
  • Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
  • Description des contacts : Non pour sortie relais
  • Courant thermique de sortie : 8 A pour les 4 sorties (sortie relais)
  • Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
  • Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
  • Durée de vie mécanique : 10000000 cycle (sortie relais)
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
  • Horloge : Avec
  • Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
  • Couple de serrage : 0.5 N.m
  • Catégorie de surtension : III conformément à EN/IEC 60664-1
  • Masse du produit : 0.25 kg
Référence : SCHSR3B101BD (Schneider-Electric)

Ancien produit : Telemecanique SR3B101BD

Ils ont aussi acheté...

Schneider Electric

SCHSR3NET01BD

EXTENSION ETHERNET POUR MODULE LOGIQUE 24VDC

Non géré en stock
A commander

206.15 € HT 247.38 € TTC

Legrand

LEG077111

Prise électrique Legrand Mosaic - 2P+T droite - 2 mod - blanc

4,9 (40)

Indisponible
Produit abandonné

Legrand

LEG076576

Prise RJ45 Legrand Mosaic - cat.6A - STP - 2 mod - blanc - LCS² Legrand

5,0 (4)

En stock
693 produit(s) disponible(s)

9.92 € HT 11.90 € TTC

Schneider Electric

SCHXB5AW3365

Harmony bt-pous lumineux vert Ø22 - impulsion -

Non géré en stock
A commander

31.78 € HT 38.14 € TTC

Schneider Electric

SCHXB5AW3465

Harmony bt-pous lumineux rouge Ø22 - impulsion -

Non géré en stock
A commander

39.14 € HT 46.97 € TTC

Les avis clients

Caractéristiques techniques

Largeur 71,2 mm
Hauteur 90 mm
Profondeur 59,5 mm
Évolutif Oui
Courant de commutation 8 A
Avec minuterie Oui
Avec affichage Oui
Adapté aux fonctions de sécurité Non
Nombre d’entrées numériques 6
Nombre de sorties numériques 4
Nombre d’entrées analogiques 4
Type de tension d’alimentation Dc
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles en série rs-232 1
Nombre d'autres interfaces matérielles 1
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Capacité de redondance Non
Avec sortie de relais Oui
Montage possible sur barres profilées Oui
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Catégorie selon en 954-1 1
Encastrement frontal possible Oui
Montage sur rack possible Non
Montage mural/direct possible Oui
Appareil d'extension Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Appareil de base Oui
Maître io-link Non
Niveau de performance selon en iso 13849-1 Sans
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation cc 24 V
Tension d'alimentation cc 24 V
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Sil conformément à iec 61508 Sans
Nombre de sorties analogiques 0
Nombre d'interfaces matérielles industrial ethernet 0
Nombre d'interfaces matérielles en série rs-422 0
Nombre d'interfaces matérielles en série rs-485 0
Nombre d'interfaces matérielles en série tty 0
Nombre d'interfaces matérielles usb 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'interfaces matérielles profinet 0
Nombre d'interfaces matérielles wireless 0
Tension d'alimentation ca 50 hz 0 V
Tension d'alimentation ca 60 hz 0 V
