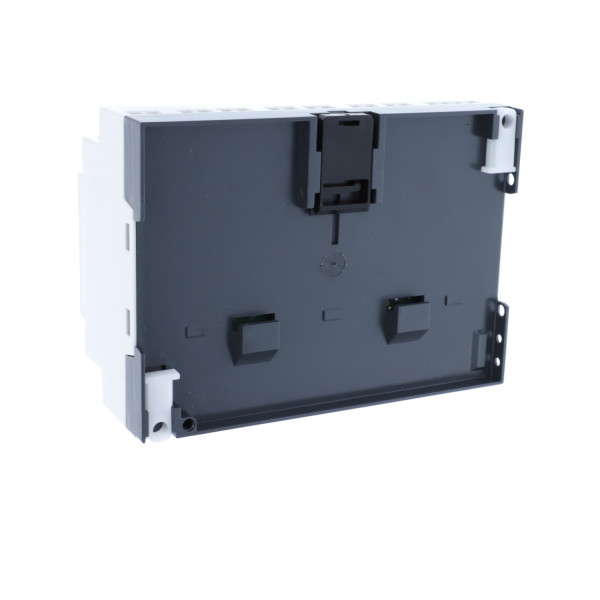

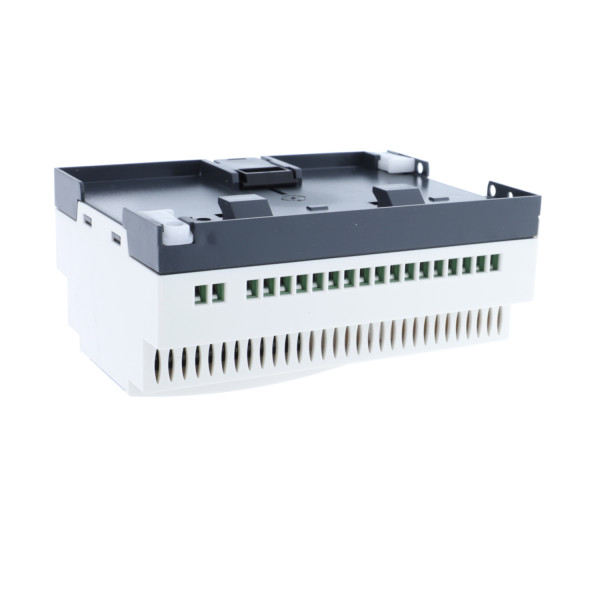

MODULE LOGIQUE 26 ENTREES SORTIES 12VDC
MODULE LOGIQUE 26 ENTREES SORTIES 12VDC
MODULE LOGIQUE 26 ENTREES SORTIES 12VDC
MODULE LOGIQUE 26 ENTREES SORTIES 12VDC

Photo(s) non contractuelle(s)

MODULE LOGIQUE 26 ENTREES SORTIES 12VDC

320.90 € HT 385.08 € TTC

Marque Schneider Electric

Référence SR3B261JD

EAN 3389119203920

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Logic
  • Type de produit ou de composant : Relais intelligent modulaire
Caractéristiques complémentaires :
  • Affichage local : Avec
  • Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque misesous tension
  • [us] tension d'alimentation : 12 V
  • Limites de la tension d'alimentation : 10.4...14.4 V
  • Courant d'alimentation : 250 mA (sans extension) / 400 mA (avec extensions)
  • Puissance dissipée en w : 3 W sans extension / 5 W avec extensions
  • Protection inversion de polarité : Avec
  • Nombre entrées tor : 16 conformément à EN/IEC 61131-2 type 1
  • Type d'entrée tor : Résistif
  • Tension entrées tor : 12 V DC
  • Courant d'entrée tor : 4 mA
  • Fréquence de comptage : 1 kHz pour entrée TOR
  • Tension état 1 garanti : >= 7 V pour IB à IG utilisés comme circuit d'entrée numérique / >= 5.6 V pour circuit d'entrée numérique I1 à IA et IH à IR
  • Tension état 0 garanti : <= 3 V pour IB à IG utilisés comme circuit d'entrée numérique / <= 2.4 V pour circuit d'entrée numérique I1 à IA et IH à IR
  • Courant état 1 garanti : >= 2 mA pour circuit d'entrée numérique I1 à IA et IH à IR / >= 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique
  • Courant état 0 garanti : < 0.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.9 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
  • Nombre entrées analogiques : 6
  • Type d'entrée analogique : Mode commun
  • Plage entrées analogiques : 0...10 V / 0...12 V
  • Tension maximale admissible : 14,4 V (circuit d'entrée analogique)
  • Résolution entrées analogiques : 8 bits à tension maximale
  • Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
  • Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
  • Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
  • Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
  • Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
  • Impédance d'entrée : 14 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 14 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 2.7 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
  • Nombre de sorties : 10 relais sortie(s)
  • Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
  • Description des contacts : Non pour sortie relais
  • Courant thermique de sortie : 5 A pour 2 sorties (sortie relais) / 8 A pour 8 sorties (sortie relais)
  • Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
  • Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
  • Durée de vie mécanique : 10000000 cycle (sortie relais)
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
  • Horloge : Avec
  • Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
  • Couple de serrage : 0.5 N.m
  • Catégorie de surtension : III conformément à EN/IEC 60664-1
  • Masse du produit : 0.4 kg
Référence : SCHSR3B261JD (Schneider-Electric)

Ancien produit : Telemecanique SR3B261JD

Ils ont aussi acheté...

Telemecanique Sensors

T2SXUK1ARCNL2

détecteur photoélectrique reflex Sn 7 m O plus F câble 2m

5,0 (1)

En stock
1 produit(s) disponible(s)

73.30 € HT 87.96 € TTC

Telemecanique Sensors

T2SXUZC50

Réflecteur OsiSense XU Schneider Electric Universel – 50 x 50 mm – pour Détecteur

En stock
6 produit(s) disponible(s)

12.36 € HT 14.83 € TTC

Yokis

YOKMTV500M

Yokis Télévariateur temporisable Modulaire Yokis 500W (5454062)

4,0 (1)

En stock
56 produit(s) disponible(s)

34.00 € HT 40.80 € TTC

Finder

FID358093

Interrupteur crepusculaire 1no 16a 110 a 230 vac faible largeur : 17,5mm fourni avec cellule ronde (113182300000POS)

Non géré en stock
A commander

62.06 € HT 74.47 € TTC

Dont éco participation : 0.07 €

Aiphone

AIPDA1DS

Platine de Rue en Saillie 1 BP Aiphone - avec Façade Aluminium - Épaisseur 22 mm

4,7 (3)

En stock
3 produit(s) disponible(s)

41.65 € HT 49.98 € TTC

Yokis

YOKMTR2000MRP

Yokis Télérupteur Temporisé Modulaire 2000W Gamme Radio Power (5454464)

En stock
2 produit(s) disponible(s)

45.75 € HT 54.90 € TTC

Les avis clients

Caractéristiques techniques

Largeur 124,6 mm
Hauteur 90 mm
Profondeur 59,5 mm
Évolutif Oui
Courant de commutation 8 A
Avec minuterie Oui
Avec affichage Oui
Adapté aux fonctions de sécurité Non
Nombre d’entrées numériques 16
Nombre de sorties numériques 10
Nombre d’entrées analogiques 6
Type de tension d’alimentation Dc
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles en série rs-232 1
Nombre d'autres interfaces matérielles 1
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Capacité de redondance Non
Avec sortie de relais Oui
Montage possible sur barres profilées Oui
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Catégorie selon en 954-1 1
Encastrement frontal possible Oui
Montage sur rack possible Non
Montage mural/direct possible Oui
Appareil d'extension Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Appareil de base Oui
Maître io-link Non
Niveau de performance selon en iso 13849-1 Sans
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation cc 12 V
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Sil conformément à iec 61508 Sans
Nombre de sorties analogiques 0
Nombre d'interfaces matérielles industrial ethernet 0
Nombre d'interfaces matérielles en série rs-422 0
Nombre d'interfaces matérielles en série rs-485 0
Nombre d'interfaces matérielles en série tty 0
Nombre d'interfaces matérielles usb 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'interfaces matérielles profinet 0
Nombre d'interfaces matérielles wireless 0
