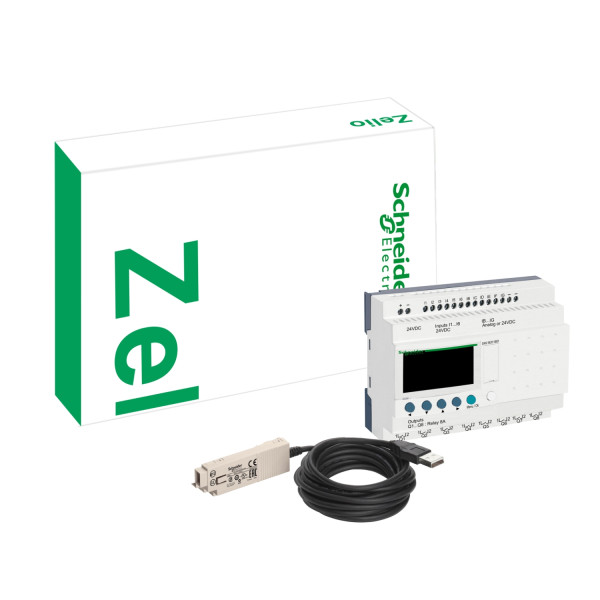

PACK 20 E-S 24 VDC
PACK 20 E-S 24 VDC

Photo(s) non contractuelle(s)

PACK 20 E-S 24 VDC

366.88 € HT 440.26 € TTC

Marque Schneider Electric

Référence SR2PACK2BD

EAN 3389110549737

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Logic
  • Type de produit ou de composant : Packs découverte compacts
  • Nombre entrées tor : 12 conformément à EN/IEC 61131-2 type 1
  • Nombre de sorties : 8 relais sortie(s)
Caractéristiques complémentaires :
  • Composition du kit : Câble PC SR2USB01 pour connexion au PC / SR2B201BD / CD-ROM du logiciel de programmation Zelio Soft 2
  • Nombre d'entrées/sorties : 20
  • Affichage local : Avec
  • Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque misesous tension
  • [us] tension d'alimentation : 24 V
  • Limites de la tension d'alimentation : 19.2...30 V
  • Courant d'alimentation : 100 mA (sans extension)
  • Puissance dissipée en w : 6 W sans extension
  • Protection inversion de polarité : Avec
  • Type d'entrée tor : Résistif
  • Tension entrées tor : 24 V DC
  • Courant d'entrée tor : 4 mA
  • Fréquence de comptage : 1 kHz pour entrée TOR
  • Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
  • Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
  • Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique
  • Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
  • Nombre entrées analogiques : 2
  • Type d'entrée analogique : Mode commun
  • Plage entrées analogiques : 0...10 V / 0...24 V
  • Tension maximale admissible : 30 V (circuit d'entrée analogique)
  • Résolution entrées analogiques : 8 bits
  • Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
  • Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
  • Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
  • Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
  • Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
  • Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
  • Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
  • Description des contacts : Non pour sortie relais
  • Courant thermique de sortie : 8 A pour les 8 sorties (sortie relais)
  • Durée de vie électrique : 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1
  • Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
  • Durée de vie mécanique : 10000000 cycle (sortie relais)
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
  • Horloge : Sans
  • Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
  • Couple de serrage : 0.5 N.m
  • Catégorie de surtension : III conformément à EN/IEC 60664-1
  • Masse du produit : 0.7 kg
Référence : SCHSR2PACK2BD (Schneider-Electric)

Ancien produit : Telemecanique SR2PACK2BD

Schneider Electric

SCHSR1PACK2BD

PACK20MOD.DC+LOGICIEL+CBL

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Contient un module de sortie analogique Non
Contient un module d'entrée analogique Non
Contient un châssis de modules Non
Contient une unité de commande Oui
Contient des bibliothèques Oui
Contient un module de sortie numérique Oui
Contient un module d'entrée numérique Oui
Contient de la documentation Oui
Contient un logiciel d'ingénierie Oui
Contient des unités fonctionnelles Oui
Contient un module fonctionnel Oui
Contient un appareil de base Oui
Contient un module de communication Oui
Contient un écran Oui
Contient un logiciel de programmation Oui
Contient un module de simulation Oui
Contient une unité de mémoire Oui
Contient une alimentation Non
Contient un module technologique Non
Contient un câble de connexion Oui
Contient un logiciel de visualisation Oui
Contient d'autres composants Oui
Logiciel préinstallé Non
