Photo(s) non contractuelle(s)

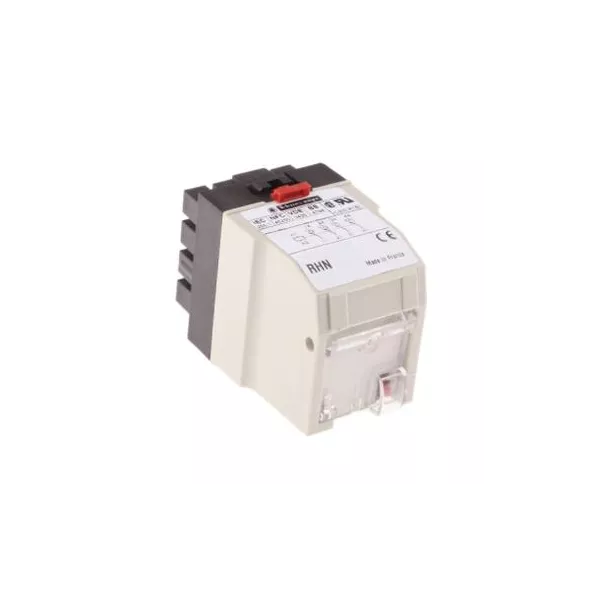

relais instantané 220 V CA 50 Hz 4OF
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RHN
- Description des contacts : 4 ''OF''
- Fonctionnement des contacts : Instantané / Standard
- Tension circuit de commande : 220 V c.a., 50 Hz
- [ithe] courant thermique d'emploi sous enveloppe : 5 A à <= 40 °C
- Led d'état : Sans
- Type de commande : Contrôle manuel
- Antiparasitage bobine : Sans
- [ui] tension assignée d'isolement : 250 V
- Position de montage : Toutes positions
- Capacité de commutation minimum : 150 mVA à 10 mA / 150 mVA/1 V
- Durée des rebonds de contact : <= 10 ms
- Tension de déchet : <= 100 V pour 3 Aà 24 V
- Résistance moyenne : 30 mOhm à 20 °C
- Temps de commutation : 1...3 ms pour activation/désactivation de l'alimentation / 0.5...6 ms pour mise hors/sous tension
- Consommation moyenne en va : 2,5 (maintien) à 20 °C / 4,5 (appel) à 20 °C
- Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
- Seuil de tension de retombée : 0,15...0,5 Uc
- Facteur de puissance : 0,6 (appel) / 0,7 (maintien)
- Durée de vie mécanique : 20000000 cycle
- Vitesse de commande : <= 6 cyc/mn
- Temps de fonctionnement : 2...15 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C / 1.2...12 ms entre la désexcitation de la bobine et la fermeture ducontact ''O'' à 20 °C
- Largeur hors tout cao : 33 mm
- Hauteur hors tout cao : 43 mm
- Profondeur hors tout cao : 54 mm
- Description des bornes iso n°1 : (11-12-14)OC / (21-22-24)OC / (31-32-34)OC / (41-42-44)OC / (A1-A2)CO
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique RHN411M
Legrand
LEG037389
Barre cuivre à trous taraudés - 12x4 mm - 160 A admissibles - L. 990 mm
5,0 (2)
En stock
10 produit(s) disponible(s)
29.57 € HT 35.48 € TTC
Legrand
LEG004842
Bornier de répartition isolé IP2X neutre - 8 connexions 1,5mm² à 16mm² - bleu - longueur 75mm
4,8 (4)
En stock
26 produit(s) disponible(s)
3.59 € HT 4.31 € TTC
2.08 € HT 2.50 € TTC
Legrand
LEG004852
Bornier de Répartition Noir Isolé IP2X pour Phase Legrand – 8 Connexions 1,5 à 16 mm2 – 75 mm
5,0 (1)
En stock
7 produit(s) disponible(s)
4.26 € HT 5.11 € TTC
Legrand
LEG037161
Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 6
4,8 (4)
Offre limitée
216 produit(s) disponible(s)
0.87 € HT 1.04 € TTC
0.49 € HT 0.59 € TTC
Caractéristiques techniques
| Courant nominal | 5 A |
| Largeur | 33 mm |
| Hauteur | 43 mm |
| Profondeur | 54 mm |
| Avec pinces amovibles | Non |
| Avec contacts à guidage forcé | Non |
| Type de contact de commutation | Autre |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Avec affichage led | Non |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant qu'inverseurs | 4 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
| Indice de protection (ip) | Ip40 |
