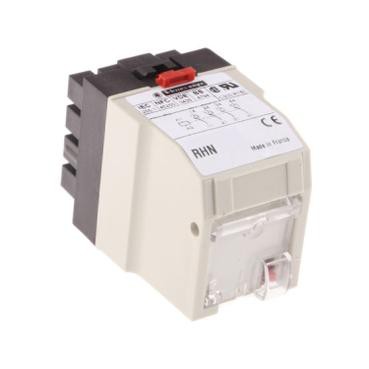

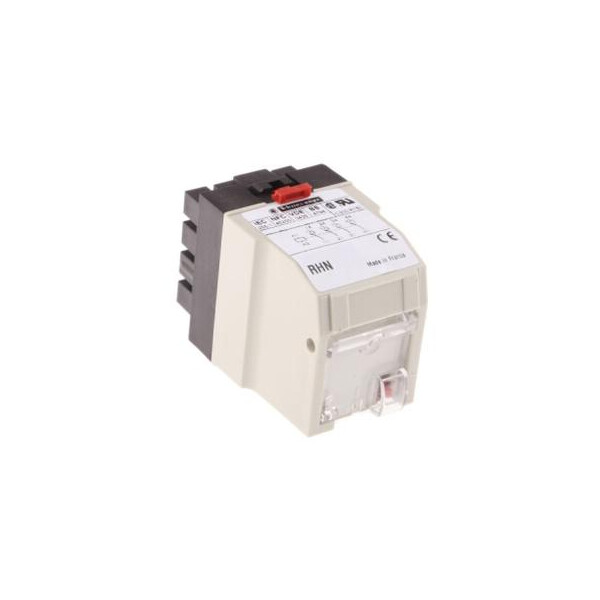

relais instantané antiparasité 24 V CC 4OF

Photo(s) non contractuelle(s)

relais instantané antiparasité 24 V CC 4OF

Marque Schneider Electric

Référence RHN412BA76

EAN 3389110220636

Commande min. 1

Non disponible - Produit abandonné

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RHN
  • Description des contacts : 4 ''OF''
  • Fonctionnement des contacts : Instantané / Standard
  • Tension circuit de commande : 24 V DC
  • [ithe] courant thermique d'emploi sous enveloppe : 5 A à <= 40 °C
  • Led d'état : Sans
  • Type de commande : Contrôle manuel
  • Antiparasitage bobine : Avec
Caractéristiques complémentaires :
  • [ui] tension assignée d'isolement : 250 V
  • Position de montage : Toutes positions
  • Capacité de commutation minimum : 150 mVA à 10 mA / 150 mVA/1 V
  • Durée des rebonds de contact : <= 10 ms
  • Tension de déchet : <= 100 V pour 3 Aà 24 V
  • Résistance moyenne : 30 mOhm à 20 °C
  • Temps de commutation : 1...4 ms pour activation/désactivation de l'alimentation / 1.2...4 ms pour mise hors/sous tension
  • Consommation moyenne en w : 1.6 W à 20 °C
  • Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
  • Seuil de tension de retombée : 0,1 à 0,3 Uc
  • Constante de temps : 12 ms pour OPEN contact(s) / 15 ms pour fermé contact(s)
  • Durée de vie mécanique : 20000000 cycle
  • Vitesse de commande : <= 6 cyc/mn
  • Temps de fonctionnement : 10...20 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C / 2...7 ms entre la désexcitation de la bobine et la fermeture ducontact ''O'' à 20 °C
  • Largeur hors tout cao : 33 mm
  • Hauteur hors tout cao : 43 mm
  • Profondeur hors tout cao : 54 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (21-22-24)OC / (31-32-34)OC / (41-42-44)OC / (A1-A2)CO
  • Masse du produit : 0.09 kg
Référence : SCHRHN412BA76 (Schneider-Electric)

Ancien produit : Telemecanique RHN412BA76

Les avis clients

Caractéristiques techniques

Largeur 33 mm
Hauteur 43 mm
Profondeur 54 mm
Avec pinces amovibles Non
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Non
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Autre
Tension d'alimentation de courant nominal us cc 24 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip20
Avec affichage led Non
Type de tension d'actionnement Ac/dc
Nombre de contacts en tant qu'inverseurs 4
Tension d'alimentation de courant nominal us à ca 50 hz 0 V
Tension d'alimentation de courant nominal us à ca 60 hz 0 V
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
