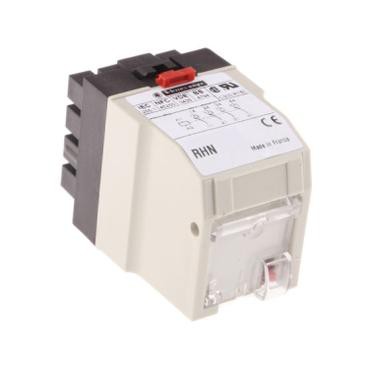

Relais Embrochable 4 OF Bas Niveau 220V 50 Hz Zelio Relay RH – Test+Visu

Photo(s) non contractuelle(s)

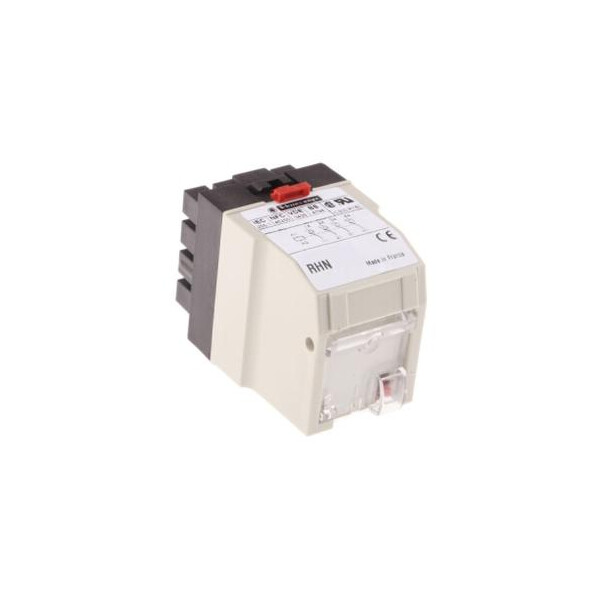

Relais Embrochable 4 OF Bas Niveau 220V 50 Hz Zelio Relay RH – Test+Visu

Marque Schneider Electric

Référence RHN421M

EAN 3389110163032

Commande min. 1

Prix sur consultation

Description

Relais Embrochable 4 OF Bas Niveau Zelio Relay Schneider Electric

Ce relais embrochable Zelio Relay RH, de la marque Schneider Electric, est un dispositif électrique permettant l’ouverture et la fermeture d’un circuit. Son rôle est de relayer la circulation de l’énergie électrique d’un circuit à l’aide d’une commande à distance. Ce dispositif est en mesure de contrôler une charge de 50 mVA, avec une tension de commande de 220 V. Ce relais possède 4 contacts ouverts ou fermés pour ouvrir et fermer le circuit. Son montage se fait directement sur une embase à broches. Ce dispositif propose également une fonction test pour contrôler manuellement le circuit avant la mise en service de l’appareil.

Les + du produit :

  • Niveau de fonctionnement des contacts faible
  • Montage en toutes positions

Caractéristiques principales :

  • Gamme de produits : Zelio Relay
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RHN
  • Description des contacts : 4 ''OF''
  • Fonctionnement des contacts : Instantané / Faible niveau
  • Tension circuit de commande : 220 V c.a., 50 Hz
  • [ithe] courant thermique d'emploi sous enveloppe : 1 A à <= 40 °C
  • Led d'état : Sans
  • Type de commande : Contrôle manuel
  • Antiparasitage bobine : Sans

Caractéristiques complémentaires :

  • [ui] tension assignée d'isolement : 250 V
  • Position de montage : Toutes positions
  • Capacité de commutation minimum : 50 mVA à 1 mA / 50 mVA/1 V
  • Durée des rebonds de contact : <= 10 ms
  • Tension de déchet : <= 100 V pour 3 Aà 24 V
  • Résistance moyenne : 30 mOhm à 20 °C
  • Temps de commutation : 1...3 ms pour activation/désactivation de l'alimentation / 0.5...6 ms pour mise hors/sous tension
  • Consommation moyenne en va : 2,5 (maintien) à 20 °C / 4,5 (appel) à 20 °C
  • Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
  • Seuil de tension de retombée : 0,15...0,5 Uc
  • Facteur de puissance : 0,6 (appel) / 0,7 (maintien)
  • Durée de vie mécanique : 20000000 cycle
  • Vitesse de commande : <= 6 cyc/mn
  • Temps de fonctionnement : 2...15 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C / 1.2...12 ms entre la désexcitation de la bobine et la fermeture ducontact ''O'' à 20 °C
  • Largeur hors tout cao : 33 mm
  • Hauteur hors tout cao : 43 mm
  • Profondeur hors tout cao : 54 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (21-22-24)OC / (31-32-34)OC / (41-42-44)OC / (A1-A2)CO
  • Masse du produit : 0.09 kg

Référence : SCHRHN421M (Schneider-Electric)

Ancien produit : Telemecanique RHN421M

Ils ont aussi acheté...

Schneider Electric

SCHSR2B201FU

module de protection MODULE LOG.20 E-S 100-240 VAC

4,0 (1)

Non géré en stock
A commander

258.57 € HT 310.28 € TTC

Schneider Electric

SCHXVC4B3

Colonne Lumineuse 40 mm Harmony Schneider Electric

Non géré en stock
A commander

101.99 € HT 122.39 € TTC

Les avis clients

Caractéristiques techniques

Largeur 33 mm
Hauteur 43 mm
Profondeur 54 mm
Avec pinces amovibles Non
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Non
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Autre
Tension d'alimentation de courant nominal us à ca 50 hz 220 V
Tension d'alimentation de courant nominal us à ca 50 hz 220 V
Indice de protection (ip) Ip20
Avec affichage led Non
Type de tension d'actionnement Ac/dc
Nombre de contacts en tant qu'inverseurs 4
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
