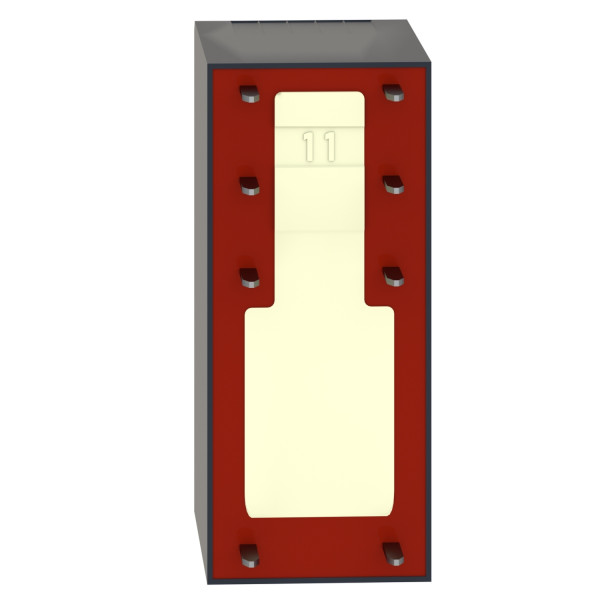

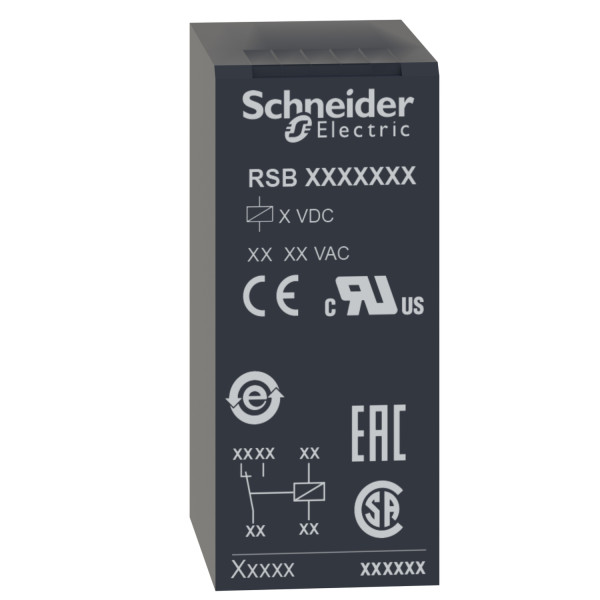

relais interface 12 V CC 1OF
relais interface 12 V CC 1OF
relais interface 12 V CC 1OF
relais interface 12 V CC 1OF
relais interface 12 V CC 1OF

Photo(s) non contractuelle(s)

relais interface 12 V CC 1OF

4.14 € HT 4.97 € TTC

Soit un prix unitaire de 4.14 € HT Soit un prix unitaire de 4.97 € TTC

Soit un total de 41.40 € HT Soit un total de 49.70 € TTC

Marque Schneider Electric

Référence RSB1A120JD

EAN 3389110254112

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Relais d'interface
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RSB
  • Description des contacts : 1 F/O
  • Fonctionnement des contacts : Standard
  • Tension circuit de commande : 12 V c.c.
  • [ithe] courant thermique d'emploi sous enveloppe : 12 A à -40...40 °C
  • Led d'état : Sans
  • Type de commande : Sans bouton-poussoir
  • Vente par quantité indivisible : 10
Caractéristiques complémentaires :
  • Forme des broches : Plat / Plat (type PCB)
  • Résistance moyenne : 360 Ohm (DC) à 20 °C +/- 10 %
  • Limites de la tension assignée d'emploi : 9,6 à 13,2 V DC
  • [ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
  • [uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • [ie] courant assigné d'emploi : 12 A, non (AC-1/DC-1) conformément à IEC / 0,25, "O'' (AC-1/DC-1) conformément à IEC
  • Courant commuté minimum : 5 mA
  • Tension de coupure maximale : 300 V DC / 400 V AC
  • Tension de commutation minimale : 5 V
  • Pouvoir de commutation maximum : 3000 VA (AC) / 336 W (DC)
  • Capacité de commutation minimum : 300 mW
  • Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
  • Durée de vie mécanique : 30000000 cycle
  • Durée de vie électrique : >= 100000 cycle pour résistif charge à 12 A, 250 V
  • Temps de fonctionnement : 4 ms entre de-énergisation bobine et rep cont inhib / 9 ms entre énergisation bobine et ep cont inhib
  • Marquage : CE
  • Catégorie de protection : RT I
  • Position de montage : Toutes positions
  • Largeur hors tout cao : 13 mm
  • Hauteur hors tout cao : 29 mm
  • Profondeur hors tout cao : 20 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
  • Masse du produit : 0.014 kg
  • Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
  • Consommation moyenne en w : 0.45 W DC
  • Seuil de tension de retombée : >= 0,1 Uc DC
Référence : SCHRSB1A120JD (Schneider-Electric)

Ancien produit : Telemecanique RSB1A120JD

Les avis clients

Caractéristiques techniques

Largeur 12,5 mm
Hauteur 29 mm
Profondeur 15,7 mm
Avec pinces amovibles Non
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Non
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Autre
Tension d'alimentation de courant nominal us cc 12 V
Tension d'alimentation de courant nominal us cc 12 V
Indice de protection (ip) Ip20
Avec affichage led Non
Type de tension d'actionnement Dc
Nombre de contacts en tant qu'inverseurs 1
Tension d'alimentation de courant nominal us à ca 50 hz 0 V
Tension d'alimentation de courant nominal us à ca 60 hz 0 V
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 12 A
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
