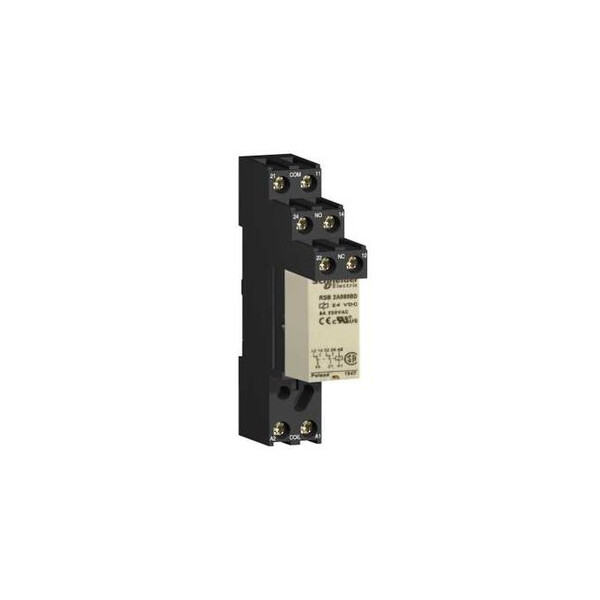

relais interface 24 V CC 2OF

Photo(s) non contractuelle(s)

relais interface 24 V CC 2OF

Marque Schneider Electric

Référence RSB2A080BDS

EAN 3389110251364

Emballage : 20

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Relais d'interface
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RSB
  • Description des contacts : 2 ''OF''
  • Fonctionnement des contacts : Standard
  • Tension circuit de commande : 24 V DC
  • [ithe] courant thermique d'emploi sous enveloppe : 8 A à -40...40 °C
  • Led d'état : Sans
  • Type de commande : Sans bouton-poussoir
  • Vente par quantité indivisible : 10
Caractéristiques complémentaires :
  • Forme des broches : Plat
  • Résistance moyenne : 1440 Ohm (DC) à 20 °C +/- 10 %
  • Limites de la tension assignée d'emploi : 19,2...26.4 V DC
  • [ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
  • [uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • [ie] courant assigné d'emploi : 4 A, "O'' (AC-1/DC-1) conformément à IEC / 8 A, non (AC-1/DC-1) conformément à IEC
  • Courant commuté minimum : 5 mA
  • Tension de coupure maximale : 300 V DC / 400 V AC
  • Tension de commutation minimale : 5 V
  • Pouvoir de commutation maximum : 2000 VA (AC) / 224 W (DC)
  • Capacité de commutation minimum : 300 mW
  • Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
  • Durée de vie mécanique : 30000000 cycle
  • Durée de vie électrique : >= 100000 cycle pour résistif charge à 8 A, 250 V
  • Temps de fonctionnement : 4 ms entre de-énergisation bobine et rep cont inhib / 9 ms entre énergisation bobine et ep cont inhib
  • Marquage : CE
  • Catégorie de protection : RT I
  • Position de montage : Toutes positions
  • Largeur hors tout cao : 16 mm
  • Hauteur hors tout cao : 79 mm
  • Profondeur hors tout cao : 61 mm
  • Description des bornes iso n°1 : (11-14-23)OC / (21-22-24)OC / (A1-A2)CO
  • Courant de charge : 8 A à 250 V AC / 8 A à 28 V DC
  • Consommation moyenne en w : 0.45 W DC
  • Seuil de tension de retombée : >= 0,1 Uc DC
Référence : SCHRSB2A080BDS (Schneider-Electric)

Ancien produit : Telemecanique RSB2A080BDS

Ils ont aussi acheté...

Nugelec (Cooper)

NUG30316

Déclencheur Manuel Saillie Rouge S3000 Nugelec

4,0 (1)

En stock
9 produit(s) disponible(s)

16.66 € HT 19.99 € TTC

Schneider Electric

SCHTCSCCN4F3M1T

CORDON CANOPEN, 1M, SUB-D 9 FEMELLE/RJ45

Non géré en stock
A commander

71.82 € HT 86.18 € TTC

-43%

Schneider Electric

SCHXB4BD21

Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F

5,0 (1)

En stock
7 produit(s) disponible(s)

12.68 € HT 15.22 € TTC

7.17 € HT 8.60 € TTC

Schneider Electric

SCH16776

Schneider DuoLine Prise de courant PC'clic 250V 16A 2P+T

5,0 (5)

Indisponible
Produit abandonné

Schneider Electric

SCHXS118BLPAL2

DETECTEUR INDUCTIF CYLINDRIQ M18 12 24V DC PNP NO 3FILS NOYABLE CABLE 2M

Prix sur consultation

Nugelec (Cooper)

NUG30450

Diffuseur sonore classe B DSB 3000 - 90 dB - Nugelec

5,0 (1)

En stock
2 produit(s) disponible(s)

32.08 € HT 38.50 € TTC

Les avis clients

Caractéristiques techniques

Largeur 12,5 mm
Hauteur 29 mm
Profondeur 15,7 mm
Avec pinces amovibles Non
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Non
Type de contact de commutation Autre
Appareil complet avec socle Oui
Finition du raccordement électrique Raccordement à vis
Tension d'alimentation de courant nominal us cc 24 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip20
Avec affichage led Non
Type de tension d'actionnement Dc
Nombre de contacts en tant qu'inverseurs 2
Tension d'alimentation de courant nominal us à ca 50 hz 0 V
Tension d'alimentation de courant nominal us à ca 60 hz 0 V
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 8 A
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
