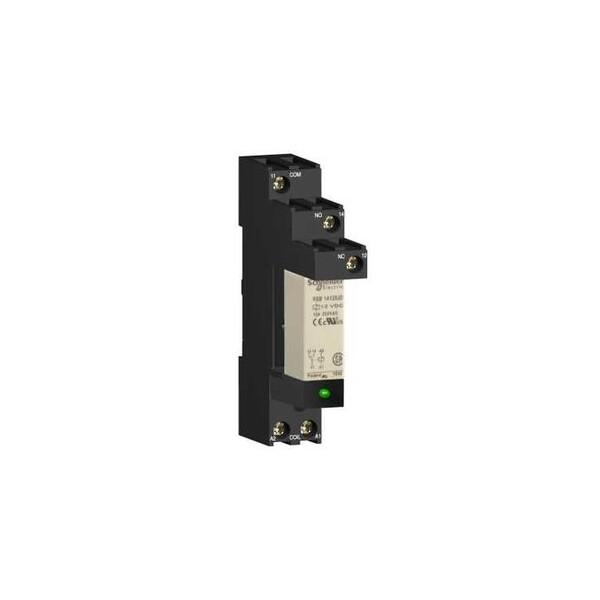

relais interface 24 V CA 1OF

Photo(s) non contractuelle(s)

relais interface 24 V CA 1OF

Marque Schneider Electric

Référence RSB1A120B7S

EAN 3389110254969

Emballage : 20

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Relais d'interface
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RSB
  • Description des contacts : 1 F/O
  • Fonctionnement des contacts : Standard
  • Tension circuit de commande : 24 V c.a.
  • [ithe] courant thermique d'emploi sous enveloppe : 12 A à -40...40 °C
  • Led d'état : Sans
  • Type de commande : Sans bouton-poussoir
  • Vente par quantité indivisible : 10
Caractéristiques complémentaires :
  • Forme des broches : Plat
  • Résistance moyenne : 400 Ohm (AC) à 20 °C +/- 15 %
  • Limites de la tension assignée d'emploi : 19,2...26.4 V AC, 50 Hz / 20,4 à 26,4 V AC, 60 Hz
  • [ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
  • [uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • [ie] courant assigné d'emploi : 12 A, non (AC-1/DC-1) conformément à IEC / 0,25, "O'' (AC-1/DC-1) conformément à IEC
  • Courant commuté minimum : 5 mA
  • Tension de coupure maximale : 300 V DC / 400 V AC
  • Tension de commutation minimale : 5 V
  • Pouvoir de commutation maximum : 3000 VA (AC) / 336 W (DC)
  • Capacité de commutation minimum : 300 mW
  • Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
  • Durée de vie mécanique : 30000000 cycle
  • Durée de vie électrique : >= 100000 cycle pour résistif charge à 12 A, 250 V
  • Temps de fonctionnement : 10 ms entre de-énergisation bobine et rep cont inhib / 12 ms entre énergisation bobine et ep cont inhib
  • Marquage : CE
  • Catégorie de protection : RT I
  • Position de montage : Toutes positions
  • Largeur hors tout cao : 16 mm
  • Hauteur hors tout cao : 79 mm
  • Profondeur hors tout cao : 61 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
  • Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
  • Consommation moyenne en va : 0.75 AC 60 Hz
  • Seuil de tension de retombée : >= 0,15 Uc AC
Référence : SCHRSB1A120B7S (Schneider-Electric)

Ancien produit : Telemecanique RSB1A120B7S

Les avis clients

Caractéristiques techniques

Largeur 12,5 mm
Hauteur 29 mm
Profondeur 19,6 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Contact simple
Appareil complet avec socle Oui
Finition du raccordement électrique Fiche
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Indice de protection (ip) Ip40
Avec affichage led Non
Type de tension d'actionnement Ac
Nombre de contacts en tant qu'inverseurs 1
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 12 A
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
