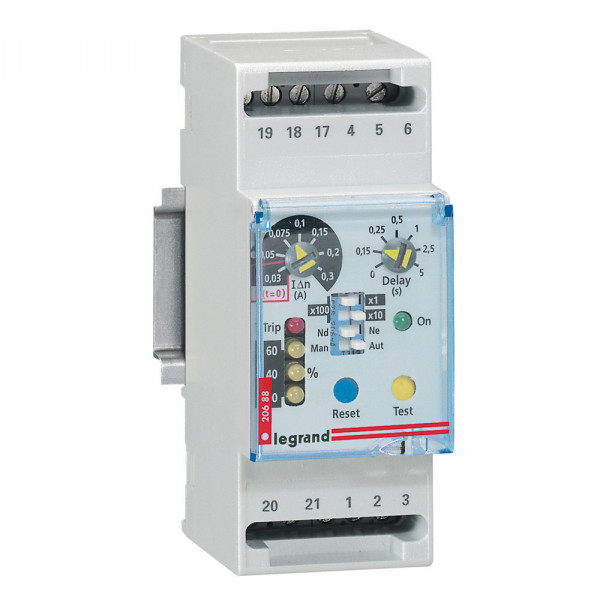

Relais différentiel - enclipsable sur rail - 2 modules
911.04 € TTC
Marque : Legrand
Référence : 026088
EAN : 3245060260880
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 026088
EAN : 3245060260880
Minimum de commande : 1
> Fiche E-Catalogue

![]() |
Non géré en stock A commander chez notre fournisseur. |
EXPÉDITION SOUS 11-16 JOURS
|

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques générales
- Relais différentiel pour DPX
- Pour disjoncteurs et inters à déclenchement libre Permettent de rendre différentiels les disjoncteurs et interrupteurs à déclenchement libre DPX équipés d'un déclencheur
- Détecte les courants de défauts et, associé à un déclencheur à émission de courant ou à minimum de tension, donne l'ordre de déclencher à un disjoncteur ou un interrupteur Equipé : - d'une fenêtre rabattable et plombable - d'un contact auxiliaire - d'une LED verte indiquant la mise sous tension - de 3 LEDs jaunes indiquant respectivement la quantité du courant maxi du défaut d'isolement entre phase et terre : 20, 40 et 60 % - d'une LED rouge indiquant en position fixe le dépassement de la valeur du courant de défaut d'isolement, en position clignotante la rupture d'une des connexions entre tores et relais S'associe aux tores : - Ø35 mm et 80 mm Sensibilité réglable : 0,03 - 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø140 mm et 210 mm Sensibilité réglable : 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø150 mm Sensibilité réglable : 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A - Ø300 mm Sensibilité réglable : 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A Déclenchement réglable à : 0 - 0,15 - 0,25 - 0,5 - 1 - 2,5 - 5 secondes Tension d'alimentation 230 V/240 V - 50/60 Hz
Caractéristiques produit
- Relais différentiel enclipsable sur railsymétrique
- Nbre de modules : 2
Référence Legrand 026088 / LEG026088
Caractéristiques techniques du produit :
Relais de surveillance de courant différentiel | |
---|---|
Nombre de contacts en tant que contacts à ouverture | 0 |
Valeur de fonctionnement intensité de courant 1 | 30000 mA |
Nombre de contacts en tant que contacts à fermeture | 0 |
Mémorisation possible des défaillances | Oui |
Nombre de contacts en tant qu'inverseurs | 1 |
Affichage du courant différentiel | Oui |
Délai de temporisation du déclenchement min. réglable | 5 s |
Finition du raccordement électrique | Raccordement à vis |
Hauteur | 89 mm |
Fréquence assignée | 63 Hz |
Profondeur | 65.6 mm |
Largeur | 35 mm |
Avec pinces amovibles | Non |
Tension d'alimentation de courant nominal us à ca 50 hz | 253 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 253 V |
Fonction | Pour réseaux à courant triphasé |
Type de tension d'actionnement | Ac |
