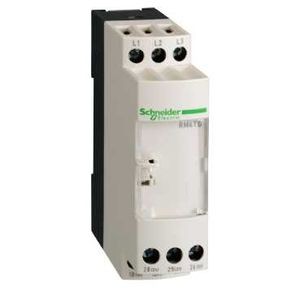

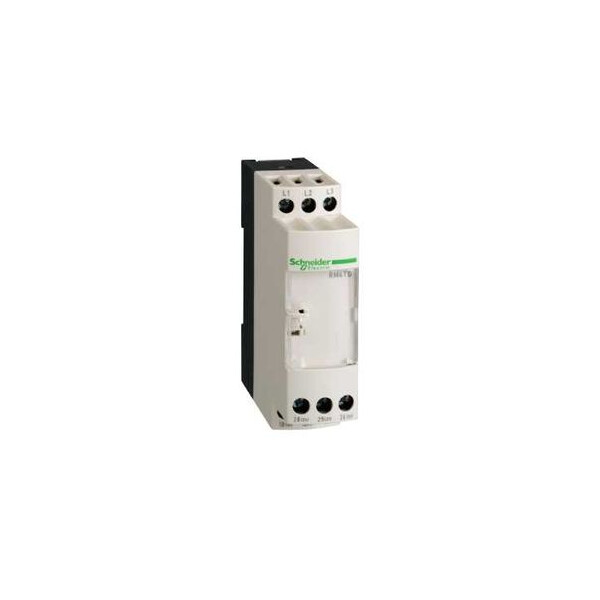

Relais de contrôle de réseau triphasé rm4t plage 200 à 500 v
Ce produit est abandonné, nous vous proposons un article équivalent :
SCHRM17TG20
N/C
Marque : Schneider Electric
Référence : RM4TG20
EAN : 3389110335514
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RM4TG20
EAN : 3389110335514
Minimum de commande : 1
> Fiche E-Catalogue
Non disponible Produit abandonné |
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique RM4TG20
- Gamme de produits : Zelio Control
- Type de produit ou de composant : Relais de contrôle et de mesure industriels
- Type de relais : Relaisde contrôle
- Application spécifique du produit : Pour alimentation triphasée
- Nom du relais : RM4-T
- Paramètres surveillés par le relais : Détection de défauts de phase / Séquence de phases
- Temporisation : Sans temporisation
- Plage de mesure : 198...484 V
- Description des contacts : 2 ''OF''
- Description des pôles : 3P
- [us] tension d'alimentation : 220...440 V 50/60 Hz
- Contacts de sortie : 2 ''OF''
- Réglage exact du temps de retard : 10 P
- Temporisation à la mise sous tension : < 650 ms
- Cycle de mesure : <= 80 ms
- Marquage : CE : CEM 89/336/EEC / CE : LVD 73/23/EEC
- Catégorie de surtension : III conformément à IEC 60664-1
- [ui] tension assignée d'isolement : 500 V conformément à IEC
- Fréquence d'alimentation : 50/60 Hz +/- 5 %
- Position de montage : Toutes positions sans
- Mode de raccordement : Bornes à vis 2 x 1,5 mm², souple câble avec embout / Bornes à vis 2 x 2,5 mm², souple câble sans embout
- Couple de serrage : 0.6...1.1 N.m
- Durée de vie mécanique : <= 30000000 cycle
- [ith] courant thermique conventionnel : 8 A
- [ie] courant assigné d'emploi : 2 A à 70 °C 24 V DC-13 conformément à IEC 60947-5-1/1991 / 2 A à 70 °C 24 V DC-13 conformément à VDE 0660 / 0,125 à 70 °C 115 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 115 V AC-15 conformément à VDE 0660 / 0,125 à 70 °C 24 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 24 V AC-15 conformément à VDE 0660 / 0,125 à 70 °C 250 V AC-15 conformément à IEC 60947-5-1/1991 / 0,125 à 70 °C 250 V AC-15 conformément à VDE 0660 / 0.1 A à 70 °C 250 V DC-13 conformément à IEC 60947-5-1/1991 / 0.1 A à 70 °C 250 V DC-13 conformément à VDE 0660 / 0.3 A à 70 °C 115 V DC-13 conformément à IEC 60947-5-1/1991 / 0.3 A à 70 °C 115 V DC-13 conformément à VDE 0660
- Pouvoir de commutation en ma : 10 mA à 12 V
- Tension de commutation : <= 440 V AC / 250 V AC
- Matériau des contacts : Contacts nickel argent 90/10
- Nombre de câbles : 2
- Hauteur : 78 mm
- Largeur : 22.5 mm
- Profondeur : 80 mm
- Description des bornes iso n°1 : (15-16-18)OC / (25-26-28)OC / (L1-L2-L3)CO / ALT
- État relais de sortie : Déclenché, présence défaut
- Pas de 9 mm : 2.5
- Masse du produit : 0.11 kg
- Description des bornes iso n°2 : (11-12-14)OC / (21-22-24)OC / (L1-L2-L3)CO / ALT
Ancien produit : Telemecanique RM4TG20
Référence Schneider Electric RM4TG20 / SCHRM4TG20
