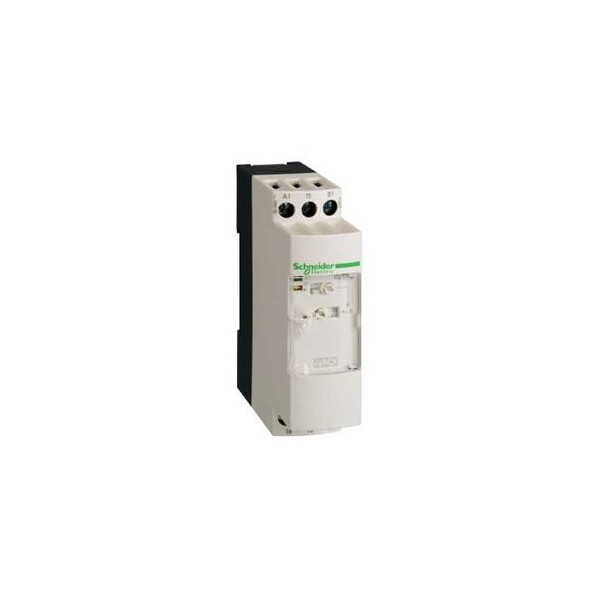

relais à contact de passage à l enclenchement 0,05 à 1 s 24 V CA CC 2OF

Photo(s) non contractuelle(s)

relais à contact de passage à l enclenchement 0,05 à 1 s 24 V CA CC 2OF

Marque Schneider Electric

Référence RE7PP13BU

EAN 3389110311884

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Time
  • Type de produit ou de composant : Relais de temporisation industriel
  • Description des contacts : 2 ''OF''
  • Nom de composant : RE7
  • Type de temporisation : H
  • Domaine de réglage de la temporisation : 0.05 s...300 H
  • [us] tension d'alimentation : 110...240 V AC 50/60 Hz / 24 V AC/DC 50/60 Hz / 42...48 V AC/DC 50/60 Hz
Caractéristiques complémentaires :
  • Type de sortie tor : Relais
  • Matériau des contacts : Contacts nickel argent 90/10
  • Dimension du pas en largeur : 22.5 mm
  • Plage d'utilisation en tension : 0,85 à 1,1 Us
  • Mode de raccordement : Bornes à vis, capacité de serrage: 2 x 1,5 mm² souple avec embout / Bornes à vis, capacité de serrage: 2 x 2,5 mm² souple sans embout
  • Couple de serrage : 0.6...1.1 N.m
  • Réglage exact du temps de retard : +/- 10 % pleine échelle
  • Précision de répétition : +/-0,2 %
  • Dérive en température : < 0,07 %/°C
  • Dérive en tension : < 0,2 %/V
  • Durée minimale de l'impulsion : 20 ms
  • Temps de réinitialisation : 50 ms
  • Tension de coupure maximale : 250 V c.a./c.c.
  • Durée de vie mécanique : 20000000 cycle
  • [ith] courant thermique conventionnel : 8 A
  • [ie] courant assigné d'emploi : <= 2 A DC-13 24 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 3 A AC-15 à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.1 A DC-13 250 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.2 A DC-13 115 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660
  • Capacité de commutation minimum : 12 V/10 mA
  • Caractéristiques du potentiomètre : Linéaire 47 kOhm (+/- 20 %), 0.2 W, longueur de câble: <= 25 m Z1Z2raccordement(s)
  • Marquage : CE
  • Catégorie de surtension : III conformément à IEC 60664-1
  • [ui] tension assignée d'isolement : 250 V entre circuit de contact et entrées de commande IEC certifié / 250 V entre circuit de contact et alimentation IEC certifié / 300 V entre circuit de contact et entrées de commande CSA certifié / 300 V entre circuit de contact et alimentation CSA certifié
  • Valeur de désengagement : > 0,1 Uc
  • Position de montage : Toutes positions sans facteur de déclassement
  • Tenue aux ondes de choc : 2 kV conformément à IEC61000-4-5 niveau 3
  • Puissance consommée en va : 2 VA 48 V / 1.2 VA 24 V / 12.5 VA 240 V / 2.8 VA 110 V
  • Puissance consommée en w : 0.8 W 24 V / 1.6 W 48 V
  • Description des bornes : (15-16-18)OC_ON / (25-26-28)OC_ON / (B1-A2)CO / (Z1)UNUSED / (Z2)UNUSED / ALT
  • Hauteur : 78 mm
  • Largeur : 22.5 mm
  • Profondeur : 80 mm
  • Masse du produit : 0.15 kg
Référence : SCHRE7PP13BU (Schneider-Electric)

Ancien produit : Telemecanique RE7PP13BU

Schneider Electric

SCHRE4PP13BU

Contacts de passage, 2 "OF"

Indisponible
Produit abandonné
