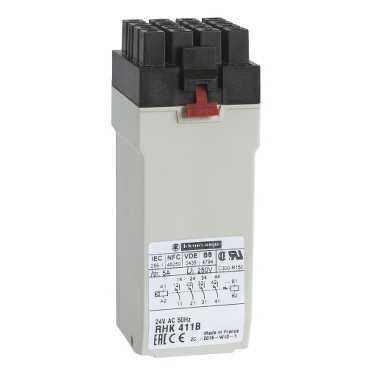

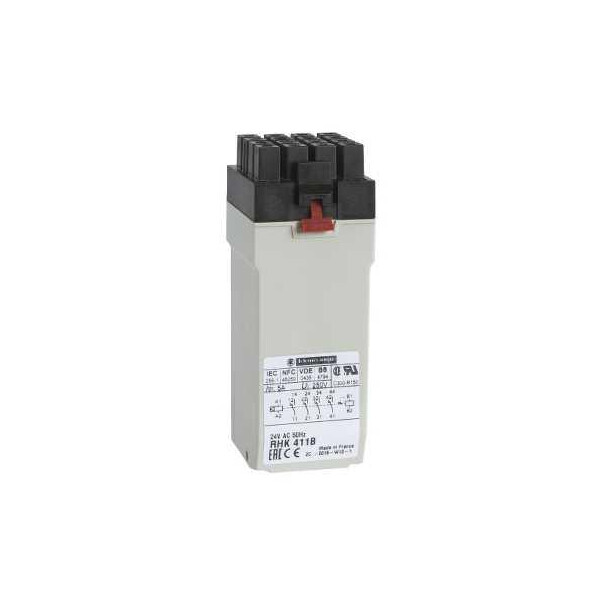

relais bistable 24 V CA 50 Hz 4OF

Photo(s) non contractuelle(s)

relais bistable 24 V CA 50 Hz 4OF

Marque Schneider Electric

Référence RHK411B

EAN 3389110163100

Commande min. 1

Non disponible - Produit abandonné

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RHK
  • Description des contacts : 4 ''OF''
  • Fonctionnement des contacts : Accrochage / Standard
  • Tension circuit de commande : 24 V c.a., 50 Hz
  • [ithe] courant thermique d'emploi sous enveloppe : 5 A à <= 40 °C
  • Led d'état : Sans
  • Type de commande : Contrôle manuel
  • Antiparasitage bobine : Sans
Caractéristiques complémentaires :
  • [ui] tension assignée d'isolement : 250 V
  • Position de montage : Toutes positions
  • Capacité de commutation minimum : 150 mVA à 10 mA / 150 mVA/1 V
  • Durée des rebonds de contact : <= 10 ms
  • Tension de déchet : <= 100 V pour 3 Aà 24 V
  • Résistance moyenne : 30 mOhm à 20 °C
  • Temps de commutation : 1...3 ms pour activation/désactivation de l'alimentation / 0.5...6 ms pour mise hors/sous tension
  • Consommation moyenne en va : 6 (appel) sur bobine 1 / 1,3 (maintien) sur bobine 2 / 2,5 (appel) sur bobine 2 / 3,5 (maintien) sur bobine 1
  • Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
  • Seuil de tension de retombée : 0,15...0,5 Uc
  • Facteur de puissance : 0,6 (appel) / 0,7 (maintien)
  • Durée de vie mécanique : 10000000 cycle
  • Vitesse de commande : <= 2 cyc/mn
  • Temps de fonctionnement : 5...17 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C / 8...16 ms entre l'excitation de la bobine de déclenchement et la fermeture du contact NF à 20 °C
  • Durée minimale de l'impulsion : >= 50 ms
  • Largeur hors tout cao : 33 mm
  • Hauteur hors tout cao : 43 mm
  • Profondeur hors tout cao : 90 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (21-22-24)OC / (31-32-34)OC / (41-42-44)OC / (A1-A2)CO / (B1-B2)CO
  • Masse du produit : 0.14 kg
Référence : SCHRHK411B (Schneider-Electric)

Ancien produit : Telemecanique RHK411B

Les avis clients

Caractéristiques techniques

Largeur 33 mm
Hauteur 43 mm
Profondeur 90 mm
Avec pinces amovibles Non
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Bistable
Avec contacts à guidage forcé Non
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Fiche
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Indice de protection (ip) Ip40
Avec affichage led Non
Type de tension d'actionnement Ac
Nombre de contacts en tant qu'inverseurs 4
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 5 A
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
