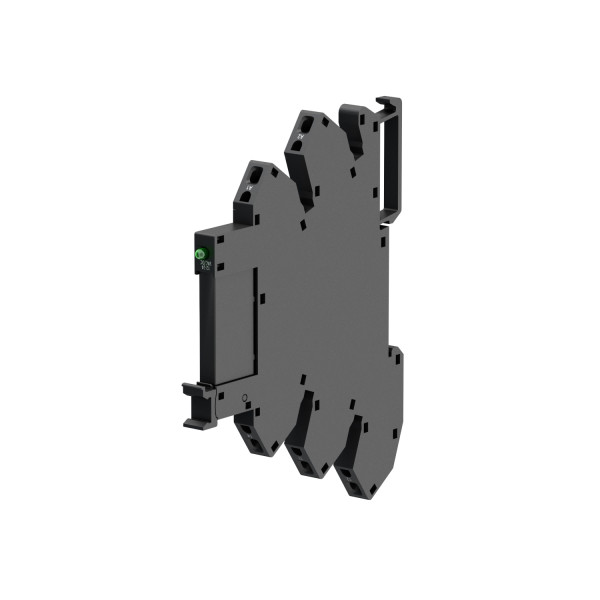

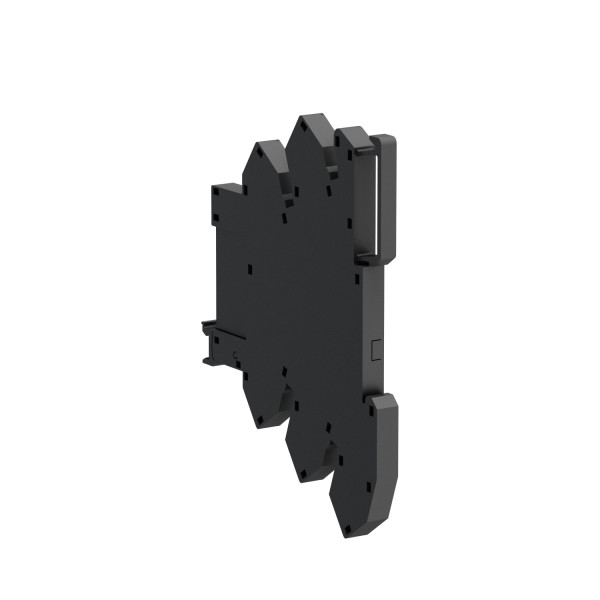

RELAIS 1 O/F AVEC EMBASE 12 VAC/VDC (BORNE A RESSORT)
RELAIS 1 O/F AVEC EMBASE 12 VAC/VDC (BORNE A RESSORT)
RELAIS 1 O/F AVEC EMBASE 12 VAC/VDC (BORNE A RESSORT)

Photo(s) non contractuelle(s)

RELAIS 1 O/F AVEC EMBASE 12 VAC/VDC (BORNE A RESSORT)

15.03 € HT 18.04 € TTC

Soit un prix unitaire de 15.03 € HT Soit un prix unitaire de 18.04 € TTC

Soit un total de 150.30 € HT Soit un total de 180.40 € TTC

Marque Schneider Electric

Référence RSL1PRJU

EAN 3606480077890

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Relais d'interface
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RSL
  • Description des contacts : 1 F/O
  • Fonctionnement des contacts : Standard
  • Tension circuit de commande : 12 V c.c.
  • [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
  • Led d'état : Avec
  • Forme des broches : Plat (type PCB)
  • Vente par quantité indivisible : 10
Caractéristiques complémentaires :
  • Mode de fixation : Ressort de compression plastique
  • Résistance moyenne : 848 Ohm (DC) à 23 °C +/- 10 %
  • [ui] tension assignée d'isolement : 250 V conformément à EN/IEC / 277 V conformément à cUL
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC
  • Matériau des contacts : Alliage d'argent (AgSnO2)
  • [ie] courant assigné d'emploi : 0,25 1 F/O (AC-1/DC-1) conformément à IEC/UL
  • Courant commuté minimum : 100 mA
  • Tension de coupure maximale : 277 V
  • Tension de commutation minimale : 12 V
  • Pouvoir de commutation maximum : 1500 VA / 150 W
  • Capacité de commutation minimum : 120 mW
  • Vitesse de commande : <= 72000 cycles/hour sans charge / <= 360 cycles/hour sous-charge
  • Durée de vie mécanique : <= 10000000 cycle
  • Durée de vie électrique : 60000 cycles pour résistif charge (0,25 à 250 V, AC-1)
  • Temps de fonctionnement : 5 ms / 12 ms remise à zéro
  • Marquage : CE
  • Catégorie de protection : RT III
  • Position de montage : Toutes positions
  • Hauteur : 78.6 mm
  • Largeur : 6.2 mm
  • Profondeur : 101 mm
  • Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
  • Masse du produit : 0.029 kg
  • Courant de charge : 6 A à 250 V AC pour 0,5 mm de distance de montage
  • Consommation moyenne en w : 0.17 W DC
  • Seuil de tension de retombée : >= 0,05 Uc
  • Disposition des contacts : Séparé
  • Mode de raccordement : Bornes à ressort (1 x 0,2...1 x 1,5 mm²/AWG24...AWG16)souple câbleavec embout / Bornes à ressort (1 x 0,2...1 x 1,5 mm²/AWG24...AWG16)rigide câblesans embout
  • Couple de serrage : 10...40 N.m
  • Force de serrage : 10...40 N
Référence : SCHRSL1PRJU (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Courant nominal 6 A
Largeur 6,2 mm
Hauteur 78,6 mm
Profondeur 101 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Contact simple
Appareil complet avec socle Oui
Finition du raccordement électrique Raccordement par borne à ressort
Tension d'alimentation de courant nominal us cc 12 V
Tension d'alimentation de courant nominal us cc 12 V
Indice de protection (ip) Ip40
Avec affichage led Oui
Type de tension d'actionnement Ac/dc
Nombre de contacts en tant qu'inverseurs 1
Tension d'alimentation de courant nominal us à ca 50 hz 12 V
Tension d'alimentation de courant nominal us à ca 60 hz 12 V
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
