Guide d’achat interrupteur différentiel
Choisir un interrupteur différentiel demande de vérifier le calibre, le type de protection différentielle, le nombre de pôles et la place disponible dans le tableau électrique. Ce guide aide à comparer les principaux critères d’achat sans confondre interrupteur différentiel et disjoncteur différentiel.
Un interrupteur différentiel protège les personnes contre les défauts d’isolement en coupant l’alimentation lorsqu’une fuite de courant est détectée. La sélection dépend notamment du calibre, du type AC, A ou F, de la sensibilité et de l’organisation des circuits en aval.
Sur une installation domestique, les modèles 30 mA sont les plus utilisés pour la protection des personnes. Les gammes disponibles permettent de comparer les interrupteurs différentiels Legrand DX³, Schneider Resi9, Hager et Gewiss, en tenant compte des caractéristiques indiquées par les fabricants et de l’architecture du tableau électrique.
Protection des personnes
L’interrupteur différentiel détecte une fuite de courant vers la terre et coupe l’alimentation lorsqu’un défaut d’isolement dépasse son seuil de déclenchement.
Calibre adapté
Le calibre, par exemple 25A, 40A ou 63A, doit être cohérent avec les circuits placés en aval et avec l’architecture du tableau électrique.
Type de différentiel
Le type AC, A ou F ne répond pas aux mêmes défauts de courant. Il doit être choisi selon les circuits protégés et les appareils raccordés.
Points clés à retenir sur l’interrupteur différentiel
- Fonction : il coupe l’alimentation lorsqu’une fuite de courant est détectée, mais il ne remplace pas un disjoncteur divisionnaire pour la protection contre les surcharges et courts-circuits.
- Sensibilité : les interrupteurs différentiels 30 mA sont courants pour la protection des personnes dans les installations basse tension domestiques.
- Calibre : les modèles 40A et 63A sont les plus fréquents en tableau résidentiel ; le choix dépend du nombre et de la nature des circuits protégés.
- Type : le type AC convient aux circuits standards, le type A est requis pour certains circuits spécialisés, et le type F répond à des besoins plus spécifiques.
Qu’est-ce qu’un interrupteur différentiel ?
Un interrupteur différentiel est un appareil modulaire placé dans le tableau électrique. Il compare le courant qui entre dans une partie de l’installation et celui qui en ressort. En cas d’écart significatif, il considère qu’une fuite de courant existe et ouvre le circuit.
Il est important de ne pas le confondre avec un disjoncteur différentiel. Le disjoncteur différentiel combine protection différentielle et protection contre les surintensités, alors que l’interrupteur différentiel doit être associé à des disjoncteurs divisionnaires placés en aval.
Pour acheter le bon modèle, il faut vérifier plusieurs données inscrites sur la fiche produit :
- le calibre nominal : 25A, 40A, 63A ou autre valeur selon le modèle ;
- la sensibilité différentielle, généralement 30 mA pour la protection des personnes ;
- le type différentiel : AC, A, F ou autre selon les besoins ;
- le nombre de pôles : 2P en monophasé, 4P pour certaines installations triphasées ;
- le mode de raccordement : arrivée haut, départ haut, départ bas, vis ou connexion automatique selon les gammes.
Quelques termes techniques
- Calibre nominal : courant maximal que l’interrupteur différentiel peut supporter en fonctionnement normal, par exemple 40A ou 63A.
- Sensibilité 30 mA : seuil de courant différentiel résiduel souvent utilisé pour la protection des personnes contre les contacts indirects.
- Type AC : détecte les défauts à composante alternative. Il est utilisé pour des circuits standards.
- Type A : détecte les défauts à composante alternative et certains défauts à composante continue. Il est utilisé pour des circuits comportant certains appareils électroniques ou spécialisés.
- Type F : destiné à des usages plus spécifiques, avec une meilleure immunité à certains déclenchements intempestifs selon les gammes.
- 2P ou 4P : le 2P correspond aux installations monophasées courantes ; le 4P concerne des installations ou départs en triphasé.
Comprendre votre besoin
Le choix ne doit pas se limiter au prix ou à la marque. Un interrupteur différentiel se sélectionne selon les circuits regroupés sous sa protection et selon la capacité de la rangée du tableau. Un modèle sous-dimensionné ou mal typé peut provoquer des déclenchements ou une protection inadaptée.
Les sous-catégories par intensité permettent d’orienter rapidement la recherche :
- Interrupteur différentiel 25A : usage limité ou tableau divisionnaire de faible puissance selon l’installation.
- Interrupteur différentiel 40A : calibre courant pour des rangées de circuits standards.
- Interrupteur différentiel 63A : adapté aux rangées plus chargées ou à certains circuits de forte puissance, selon le dimensionnement du tableau.
En cas de doute sur l’équilibre d’une rangée ou sur le type différentiel à choisir, il est préférable de faire valider le choix par un électricien qualifié.
Quels types d’interrupteurs différentiels choisir ?
Le type différentiel indique les formes de défauts que l’appareil est capable de détecter. Ce point est essentiel pour protéger correctement les circuits placés en aval.
Type AC
- Usage : circuits standards selon la configuration de l’installation.
- Détection : défauts différentiels à composante alternative.
- À vérifier : ne pas l’utiliser à la place d’un type A lorsqu’un circuit impose ce type de protection.
Type A
- Usage : circuits comportant certains appareils spécialisés ou électroniques.
- Détection : défauts à composante alternative et certains défauts à composante continue.
- Point d’achat : souvent choisi pour les circuits nécessitant une protection différentielle plus adaptée que le type AC.
Type F
- Usage : besoins spécifiques, notamment lorsque les équipements peuvent générer des défauts plus complexes.
- Intérêt : meilleure immunité selon les références concernées.
- Prudence : à choisir uniquement si le besoin est identifié sur la fiche technique ou par le professionnel.
Calibre, sensibilité et nombre de pôles
Un interrupteur différentiel n’est pas choisi comme un simple accessoire de tableau. Ses caractéristiques doivent correspondre au réseau, à la rangée et aux protections aval.
Calibre 25A, 40A ou 63A
- 25A : peut convenir à des besoins limités ou à des tableaux divisionnaires selon les circuits raccordés.
- 40A : calibre courant pour une rangée classique avec plusieurs circuits standards.
- 63A : solution fréquente lorsque la rangée regroupe des circuits plus consommateurs ou plus nombreux.
2P ou 4P
- 2P : utilisé en monophasé, format courant dans les logements.
- 4P : destiné aux installations ou départs triphasés.
- Compatibilité : vérifier la tension assignée, le type de raccordement et l’encombrement en modules.
Gammes d’interrupteurs différentiels Legrand, Schneider, Hager et Gewiss
Les gammes ci-dessous regroupent des interrupteurs différentiels destinés à la protection différentielle des installations électriques. Les caractéristiques varient selon chaque référence : calibre, type AC ou A, nombre de pôles, mode de raccordement, compatibilité avec les peignes et encombrement dans le tableau.
Avant de choisir, comparez toujours la fiche produit exacte. Une même marque peut proposer plusieurs variantes en 2P ou 4P, 40A ou 63A, type AC, type A ou type F selon les besoins de l’installation.
Interrupteur différentiel Legrand DX³
- Positionnement : la gamme DX³-ID de Legrand regroupe des interrupteurs différentiels modulaires pour tableaux électriques.
- Caractéristiques relevées : selon les références, on trouve des modèles 2P, 230V, 30 mA, en type AC ou type A.
- Points à vérifier : calibre, type différentiel, arrivée et départ, raccordement par vis ou automatique, compatibilité avec les peignes du tableau.
Interrupteur différentiel Schneider Resi9
- Positionnement : Resi9 est une gamme Schneider Electric orientée protection et distribution résidentielle.
- Caractéristiques relevées : Schneider indique notamment des interrupteurs différentiels Resi9 2P, 40A ou 63A, 30 mA, en type AC ou type A selon les références.
- Points à vérifier : alimentation, peignabilité, compatibilité avec le coffret existant et nature des circuits placés en aval.
Interrupteur différentiel Hager
- Positionnement : Hager propose des interrupteurs différentiels modulaires pour la protection des personnes contre les contacts indirects et les courants de fuite à la terre.
- Caractéristiques relevées : la référence CDS765F est indiquée par Hager comme un interrupteur différentiel 2 pôles, 63A, 30 mA, type A, avec bornes décalées SanVis.
- Points à vérifier : calibre, type, raccordement SanVis ou autre technologie selon la référence, compatibilité avec les peignes et les modules Hager existants.
Interrupteur différentiel Gewiss
- Positionnement : Gewiss propose des appareils modulaires de protection différentielle dans sa série 90 RCD.
- Caractéristiques relevées : la référence GWD4052 est indiquée comme un interrupteur différentiel IDP 2P, 63A, type A instantané, Idn 0,03A, en 2 modules.
- Points à vérifier : tension nominale, fréquence, normes de référence, compatibilité avec les auxiliaires et l’encombrement disponible dans le tableau.
Pour un achat fiable, privilégiez la comparaison par référence : un interrupteur différentiel 63A type A ne répond pas au même besoin qu’un 40A type AC, même si les deux appartiennent à une gamme reconnue.
Conseils pour les acheteurs
Avant d’acheter
- Identifier les circuits à placer sous la protection différentielle.
- Vérifier si l’installation est monophasée ou triphasée.
- Contrôler la place disponible dans le tableau électrique.
- Repérer le type différentiel attendu : AC, A ou F.
Erreurs fréquentes
- Confondre interrupteur différentiel et disjoncteur différentiel.
- Choisir un calibre sans tenir compte des circuits en aval.
- Installer un type AC là où un type A est nécessaire.
- Oublier les contraintes de raccordement et de peigne.
Méthode de sélection
- Définir la rangée ou le groupe de circuits à protéger.
- Choisir le type différentiel adapté aux appareils raccordés.
- Valider le calibre et le nombre de pôles.
- Contrôler la compatibilité avec les disjoncteurs et peignes existants.
Comprendre l’installation d’un interrupteur différentiel en vidéo
Cette vidéo complète le guide en illustrant les grands principes d’installation. Elle ne remplace pas la notice du fabricant ni l’intervention d’un professionnel lorsque l’installation l’exige.
Produits à découvrir
Cette sélection regroupe des références d’interrupteurs différentiels couramment recherchées pour les tableaux électriques résidentiels ou tertiaires, avec différents calibres, types et fabricants.
Legrand
LEG411632
Interrupteur différentiel DX3 - id - vis/auto - 2p - 230v~ - 40a - type ac - 30ma - départ haut
5,0 (13)
En stock
98 produits disponibles
32,1667 € HT 38,60 € TTC
Legrand
LEG411617
Interrupteur différentiel 2P 40A DX³ type A 30mA vis/vis 230V - départ haut
4,9 (27)
En stock
109 produits disponibles
34,9167 € HT 41,90 € TTC
Legrand
LEG411651
Interrupteur différentiel 63A 2P Legrand DX³-ID typeA 30mA - vis/auto départ haut 230V - faible encombrement
4,9 (14)
En stock
552 produits disponibles
40,6667 € HT 48,80 € TTC
Schneider Electric
SCHR9PRC263
Interrupteur Différentiel 2P 63 A 30 mA Type AC Resi9 XP Schneider – Peignable – Alimentation par le Bas
5,0 (2)
En stock
165 produits disponibles
62,00 € HT 74,40 € TTC
Schneider Electric
SCHR9PRC240
Interrupteur Différentiel 2P 40 A 30 mA Type AC Resi9 XP Schneider – Peignable – Alimentation par le Bas
5,0 (1)
En stock
130 produits disponibles
34,9167 € HT 41,90 € TTC
Gewiss
GEWGWD4052
Interrupteur différentiel Gewiss 2P 63A Istantané Type A - 2 Modules
5,0 (1)
En stock
6 produits disponibles
49,9167 € HT 59,90 € TTC

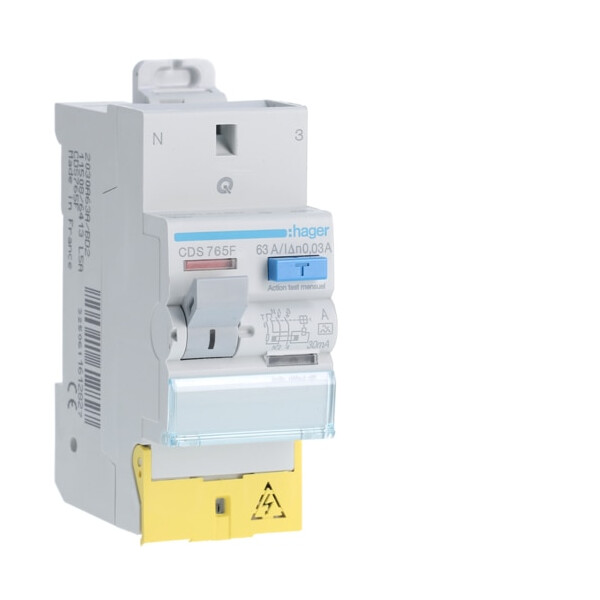

Hager
HAGCDS765F
Interrupteur différentiel 2P 63A 30mA type A bornes décalées Hager
Offre limitée
10 produits disponibles
Réservé aux pros Réservé aux pros
Hager
HAGCDS764F
Interrupteur différentiel 2P 63A 30mA type AC bornes décalées Hager
En stock
3 produits disponibles
Réservé aux pros Réservé aux pros
Marques et fabricants à comparer
Le choix d’un fabricant peut dépendre de l’écosystème déjà présent dans le tableau, du type de peignes utilisés, des habitudes de câblage et de la disponibilité des accessoires. Les gammes Legrand, Schneider Electric, Hager et Gewiss sont présentes dans la catégorie, mais la référence exacte reste le critère principal.
Legrand
- Gamme DX³-ID disponible en plusieurs calibres et types selon les références.
- Points à comparer : 2P ou 4P, type AC ou A, arrivée et départ, vis ou automatique.
- Usage : tableaux résidentiels ou tertiaires selon la référence choisie.
Schneider Electric
- Gamme Resi9 orientée protection et distribution résidentielle.
- Points à comparer : type AC ou A, calibre 40A ou 63A, alimentation et peignabilité.
- Usage : tableaux compatibles avec l’écosystème Resi9.
Hager
- Gamme modulaire avec références 2P ou 4P selon les besoins de l’installation.
- Points à comparer : bornes SanVis ou autre raccordement, calibre, type différentiel et peignabilité.
- Usage : choix cohérent lorsque le tableau ou les accessoires sont déjà en environnement Hager.
Gewiss
- Série 90 RCD dédiée aux appareils modulaires de protection différentielle.
- Points à comparer : type A ou AC selon la référence, calibre, nombre de modules et normes indiquées.
- Usage : solution à étudier pour les tableaux modulaires nécessitant une protection différentielle adaptée.
Retrouvez aussi les sites officiels des marques : Legrand, Schneider Electric, Hager et Gewiss.
FAQ : questions fréquentes sur le guide d’achat interrupteur différentiel
Quelle est la différence entre un interrupteur différentiel et un disjoncteur différentiel ?
L’interrupteur différentiel détecte une fuite de courant et coupe l’alimentation. Le disjoncteur différentiel ajoute aussi une protection contre les surcharges et les courts-circuits. Un interrupteur différentiel doit donc être associé à des disjoncteurs divisionnaires.
Faut-il choisir un interrupteur différentiel 40A ou 63A ?
Le choix dépend des circuits protégés en aval et de l’organisation du tableau. Le 40A convient à de nombreuses rangées standards, tandis que le 63A est souvent choisi pour des rangées plus chargées ou des circuits consommateurs. Le dimensionnement doit rester cohérent avec l’installation.
Quand utiliser un interrupteur différentiel type A ?
Le type A est utilisé lorsque les circuits peuvent générer des défauts à composante continue en plus des défauts alternatifs. Il est notamment retenu pour certains circuits spécialisés. La notice du matériel et les règles d’installation doivent guider le choix.
À quoi sert un interrupteur différentiel type AC ?
Le type AC détecte les défauts différentiels à composante alternative. Il peut convenir à des circuits standards, mais il ne doit pas être choisi lorsqu’un type A ou un type F est requis par la nature des appareils raccordés.
Un interrupteur différentiel protège-t-il contre les courts-circuits ?
Non. Il protège contre les défauts différentiels, mais il ne remplace pas un disjoncteur divisionnaire. Les courts-circuits et les surcharges sont pris en charge par les disjoncteurs placés en aval ou par un disjoncteur différentiel si ce type d’appareil est choisi.
Combien d’interrupteurs différentiels faut-il dans un tableau électrique ?
Cela dépend de la taille de l’installation et du nombre de circuits à répartir. L’objectif est de regrouper les circuits de manière cohérente, sans concentrer toute l’installation sous un seul appareil. Un professionnel peut valider la répartition selon le tableau.
Peut-on remplacer soi-même un interrupteur différentiel ?
L’opération impose de travailler hors tension, de respecter le schéma de câblage et de contrôler la compatibilité avec le tableau. Si vous n’êtes pas qualifié ou certain du raccordement, il faut faire intervenir un électricien.
Quel interrupteur différentiel choisir pour une installation triphasée ?
Pour une installation triphasée, il faut généralement se tourner vers un appareil 4P adapté à la tension et aux circuits concernés. Le calibre, la sensibilité et le type différentiel doivent être choisis selon l’installation réelle.
Ce guide aide à préparer l’achat, mais il ne remplace pas une étude de tableau électrique. Les caractéristiques exactes doivent être confirmées sur la fiche produit, la notice fabricant et, si nécessaire, par un professionnel.
