Tableau électrique Legrand : guide Drivia, choix et installation

Tableau électrique Legrand : choisir un coffret Drivia adapté à votre installation

Le tableau électrique Legrand centralise la distribution et la protection des circuits d’un logement ou d’un petit local tertiaire. La gamme Drivia permet de composer un tableau modulaire en 13 ou 18 modules par rangée, avec des accessoires adaptés à l’organisation du câblage.

Un tableau électrique regroupe les dispositifs de coupure, de protection et de répartition de l’installation. Pour une installation Legrand, les coffrets Drivia 13 modules et Drivia 18 modules couvrent les besoins courants en habitat et en petit tertiaire.

Le choix ne dépend pas uniquement de la marque. Il faut tenir compte du nombre de circuits, de la réserve disponible, du type de pose, de l’emplacement dans l’ETEL, des protections différentielles et des évolutions prévues.

Format du coffret

La largeur de 13 ou 18 modules par rangée conditionne la capacité du tableau, l’encombrement et la facilité d’ajout de protections.

Protection des circuits

Le coffret reçoit les disjoncteurs, interrupteurs différentiels, borniers et peignes nécessaires à une distribution organisée.

Évolutivité

Une réserve de modules facilite l’ajout ultérieur d’un circuit spécialisé, d’un parafoudre, d’un délesteur ou d’un équipement connecté.

Points clés à retenir Tableau électrique Legrand

  • Drivia 13 : coffrets de 13 modules par rangée, adaptés aux tableaux compacts ou aux installations avec un espace limité.
  • Drivia 18 : coffrets de 18 modules par rangée, utiles lorsque le nombre de circuits est plus important ou lorsque l’on veut plus de réserve.
  • Portes compatibles : les portes Drivia améliorent la finition et augmentent l’indice de protection annoncé pour les références compatibles.
  • Norme : l’installation doit respecter la NF C 15-100 et rester accessible dans l’espace technique électrique du logement.

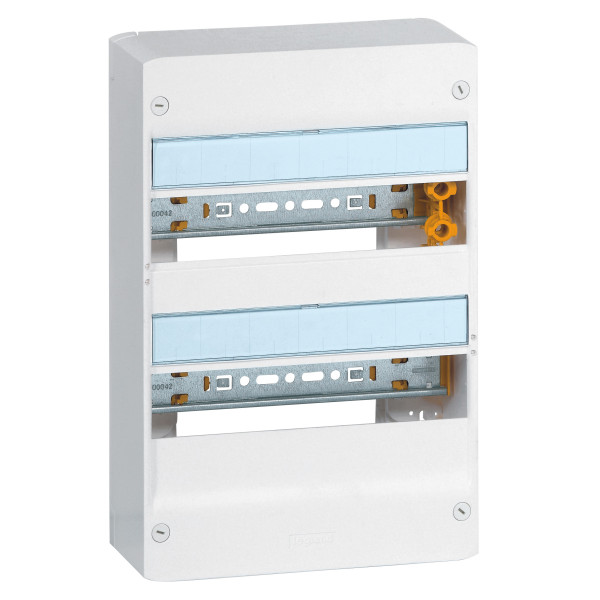

Qu’est-ce qu’un tableau électrique Legrand Drivia ?

Un tableau électrique Legrand Drivia est un coffret modulaire destiné à recevoir les appareils de protection et de commande d’une installation basse tension. Il sert à répartir l’alimentation vers les circuits d’éclairage, de prises, de chauffage, d’équipements spécialisés ou de communication selon la configuration du logement.

La gamme Drivia comprend des coffrets de différentes largeurs et hauteurs. Les modèles 13 modules répondent aux configurations classiques, tandis que les modèles 18 modules offrent plus de place par rangée. Les coffrets peuvent être complétés par des portes pour tableaux 13 modules Legrand ou des portes pour tableaux 18 modules Legrand lorsque la finition, l’accès ou l’indice de protection le nécessitent.

Les coffrets Drivia Legrand sont conçus pour une pose en saillie, sur mur, sur goulotte GTL ou dans un bac d’encastrement compatible selon les références. Le choix du coffret doit donc être fait avec le plan de tableau, la place disponible et les besoins d’évolution.

Termes techniques à connaître avant de choisir un tableau Legrand

  • Module : unité de largeur utilisée pour mesurer la place disponible dans un tableau électrique. Un disjoncteur unipolaire + neutre occupe souvent un module, selon la gamme.
  • Rangée : ligne horizontale équipée d’un rail DIN sur laquelle se clipsent les protections modulaires.
  • Rail DIN : support métallique normalisé qui reçoit les disjoncteurs, interrupteurs différentiels et autres appareils modulaires.
  • Indice IP : niveau de protection contre la pénétration de corps solides et d’eau. Les coffrets Drivia cités dans cette page sont annoncés IP30 sans porte.
  • Indice IK : niveau de résistance aux chocs mécaniques. Les coffrets Drivia cités sont annoncés IK05 sans porte, tandis que certaines portes compatibles sont annoncées IK07.
  • ETEL : espace technique électrique du logement, réservé aux équipements électriques et de communication.

Comment choisir un tableau électrique Legrand selon votre besoin ?

Le choix d’un coffret Legrand doit partir du nombre de circuits à protéger. Une installation simple peut être organisée dans un tableau 13 modules, mais une maison équipée de nombreux circuits spécialisés, d’un chauffage électrique, d’une borne de recharge ou d’équipements connectés peut nécessiter davantage de modules.

La réserve disponible est un critère important. La NF C 15-100 impose des exigences de dimensionnement et l’installation doit rester évolutive. En pratique, il est prudent de prévoir de la place pour des protections supplémentaires, un parafoudre si l’analyse de risque le rend nécessaire, un contacteur, un télérupteur ou un module de gestion d’énergie.

Pour un projet complet, il peut être utile de partir de la catégorie tableau électrique et disjoncteur, puis de sélectionner le coffret, les protections, les accessoires de répartition, les borniers et les éléments de finition compatibles.

Solution Legrand Usage courant Points à vérifier
Drivia 13 modules Logement avec tableau compact ou espace limité Nombre de rangées, réserve de modules, porte compatible
Drivia 18 modules Installation plus étendue ou besoin de réserve par rangée Largeur disponible, goulotte GTL ou bac d’encastrement
Porte Drivia Finition du tableau et protection de la façade Compatibilité exacte avec le coffret 13 ou 18 modules
Coffret de communication Centralisation des réseaux de communication du logement Grade, brassage, emplacement dans l’ETEL

Formats Drivia : 13 modules, 18 modules et accessoires compatibles

La gamme Drivia de Legrand permet de composer un tableau principal, un tableau divisionnaire ou un coffret complémentaire selon la configuration. Les modèles diffèrent par le nombre de modules par rangée et par le nombre de rangées disponibles.

Tableaux 13 modules

  • Format courant pour les logements avec encombrement maîtrisé.
  • Disponible en plusieurs hauteurs selon le nombre de rangées.
  • Compatible avec des portes Drivia adaptées aux références de coffrets.

Tableaux 18 modules

  • Largeur supérieure par rangée pour faciliter la réserve et la lisibilité.
  • Adapté aux installations avec plus de protections modulaires.
  • Pose possible sur goulotte GTL, bac d’encastrement ou mur selon les références.

Portes et finitions

  • Portes blanches ou transparentes selon les besoins de finition.
  • Compatibilité à vérifier avec la largeur et le nombre de rangées.
  • Les portes peuvent modifier l’indice de protection de l’ensemble selon la référence.

Les composants à prévoir dans un tableau électrique Legrand

Un coffret vide ne suffit pas à constituer un tableau électrique. Il doit recevoir des protections et accessoires adaptés au schéma de l’installation. Le dimensionnement dépend du nombre de circuits et des usages raccordés.

Protections et commande

  • Disjoncteurs divisionnaires : protection des circuits contre les surcharges et courts-circuits.
  • Interrupteurs différentiels : protection des personnes par détection des défauts d’isolement.
  • Contacteurs et télérupteurs : commande d’usages spécifiques selon le schéma électrique.

Répartition et câblage

  • Borniers : organisation des conducteurs de terre, neutre et phase selon le coffret.
  • Peignes de raccordement : alimentation des protections modulaires compatibles.
  • Repérage : identification des circuits pour faciliter maintenance et dépannage.

Normes en cours pour un tableau électrique Legrand

En France, la norme NF C 15-100 est la référence pour les installations électriques basse tension dans les logements. Sa version récente est applicable aux installations neuves et aux rénovations totales, ainsi qu’aux modifications ou extensions concernées. Elle encadre notamment l’emplacement de l’ETEL, la protection des circuits, les dispositifs différentiels, la réserve du tableau et l’accessibilité des équipements.

Un tableau électrique doit rester accessible, identifié et réservé aux usages électriques. Les travaux sur une installation électrique peuvent présenter un risque d’électrocution ou d’incendie. En cas de doute sur le dimensionnement, le raccordement ou la conformité, il faut consulter un professionnel qualifié.

Points de conformité à contrôler

  • Emplacement dans un espace technique adapté et accessible.
  • Protections différentielles adaptées aux circuits.
  • Section des conducteurs cohérente avec les protections.
  • Repérage clair des circuits dans le tableau.

Points de vigilance

  • Ne pas remplir totalement le tableau sans réserve.
  • Ne pas mélanger des accessoires incompatibles avec la référence du coffret.
  • Ne pas modifier une installation sans couper et sécuriser l’alimentation.
  • Ne pas se limiter à la place disponible : le schéma électrique reste prioritaire.

> EN SAVOIR + : comprendre l’organisation d’un tableau électrique

Conseils pour acheter un tableau électrique Legrand

Avant de commander

  • Compter les circuits existants ou prévus.
  • Choisir le nombre de rangées nécessaire.
  • Prévoir une réserve pour les évolutions.
  • Vérifier la compatibilité porte, goulotte et accessoires.

Pour une rénovation

  • Relever l’encombrement de l’ancien tableau.
  • Identifier les circuits avant remplacement.
  • Contrôler l’état des conducteurs et des borniers.
  • Consulter un professionnel en cas de doute sur la conformité.

7 erreurs à éviter

  1. Choisir un coffret trop petit.
  2. Oublier la réserve de modules.
  3. Négliger la compatibilité des portes.
  4. Confondre tableau électrique et coffret de communication.
  5. Utiliser des protections mal dimensionnées.
  6. Mal repérer les circuits.
  7. Installer le tableau dans un emplacement difficile d’accès.

Gammes et produits Legrand Drivia à intégrer dans votre projet

Les références ci-dessous permettent de composer un tableau électrique Legrand selon la largeur disponible, le nombre de rangées et les accessoires souhaités. Les images sont présentées uniquement dans cette section afin de faciliter l’identification des produits.

Tableau électrique Legrand Drivia 13 modules 3 rangées

Tableau électrique Legrand Drivia 13 modules 3 rangées

Ce coffret Drivia 13 modules par rangée est adapté aux tableaux résidentiels compacts. La référence fabricant associée indique une finition blanche RAL 9003, un indice IP30 et un indice IK05 pour le coffret.

Voir le tableau Drivia 13 modules 3 rangées

Tableau électrique Legrand Drivia 4 rangées 18 modules

Tableau électrique Legrand Drivia 4 rangées 18 modules

Ce coffret Drivia 18 modules par rangée offre une capacité supérieure pour les installations nécessitant plus d’appareillage modulaire ou une meilleure réserve.

Voir le tableau Drivia 18 modules 4 rangées

Porte blanche 3 rangées Legrand Drivia 13 modules

Porte blanche 3 rangées Legrand Drivia 13 modules

La porte blanche permet de finaliser l’habillage d’un coffret Drivia compatible. Elle doit être choisie selon le nombre de rangées et la largeur du coffret.

Voir la porte Drivia 13 modules 3 rangées

Porte blanche 4 rangées 18 modules Legrand Drivia

Porte blanche 4 rangées 18 modules Legrand Drivia

Cette porte est destinée aux coffrets Drivia 18 modules compatibles. Elle apporte une finition homogène et protège la façade du tableau selon les caractéristiques de la référence.

Voir la porte Drivia 18 modules 4 rangées

Retrouvez aussi le site officiel de la marque pour consulter les informations fabricant, les notices et les caractéristiques des coffrets Drivia : gamme Drivia sur Legrand.fr et guide Legrand sur la NF C 15-100.

Points clés à retenir Tableau électrique Legrand

  • Le format 13 ou 18 modules doit être choisi selon le nombre de circuits et l’espace disponible.
  • Les coffrets Drivia cités sont annoncés IP30 IK05 sans porte par Legrand.
  • Les portes Drivia doivent correspondre exactement à la largeur et au nombre de rangées du coffret.
  • La conformité du tableau dépend du coffret, mais aussi du câblage, des protections, du repérage et du respect de la NF C 15-100.
Nouvel outil interactif

Comprendre l’organisation de votre tableau électrique

Avant de choisir un coffret Legrand Drivia, utilisez ce guide interactif pour visualiser le rôle des principaux éléments d’un tableau : protections, rangées, différentiels, circuits et repérage.

Utiliser l’outil interactif
Identifier les composants
Mieux comprendre le rôle des modules dans le tableau.
Préparer son choix
Repérer les points à vérifier avant l’achat du coffret.
Limiter les erreurs
Éviter les confusions entre protections, rangées et accessoires.

Vidéo : comment câbler un tableau électrique Drivia Legrand ?

Cette vidéo présente le câblage d’un tableau Drivia Legrand. Elle permet de comprendre l’organisation générale du coffret, mais toute intervention réelle doit respecter les règles de sécurité et la norme applicable.

Produits à découvrir

Sélection de coffrets, accessoires et références Legrand utiles pour composer ou compléter un tableau électrique Drivia.

Titre produits

FAQ : questions fréquentes sur le tableau électrique Legrand

Quelle différence entre un tableau Legrand 13 modules et 18 modules ?

Un tableau 13 modules offre 13 emplacements par rangée, tandis qu’un tableau 18 modules offre une largeur plus importante. Le 18 modules facilite l’ajout de protections et la lisibilité du câblage, mais il demande plus de place.

Comment choisir le nombre de rangées d’un tableau Drivia ?

Il faut partir du nombre de circuits, des protections différentielles, des modules de commande et de la réserve souhaitée. Une installation évolutive nécessite généralement plus de rangées qu’un remplacement strictement équivalent.

Un tableau électrique Legrand est-il livré complet ?

Cela dépend de la référence. Certains produits sont des coffrets à équiper, d’autres peuvent être associés à des borniers ou accessoires. Il faut vérifier la fiche produit avant achat et prévoir les protections adaptées au schéma électrique.

Quelle porte choisir pour un tableau Legrand Drivia ?

La porte doit correspondre à la largeur du coffret, 13 ou 18 modules, et au nombre de rangées. Une porte 3 rangées ne convient pas à un coffret 4 rangées. La compatibilité de référence doit toujours être contrôlée.

Peut-on installer un tableau Legrand Drivia dans une GTL ?

Les coffrets Drivia sont prévus, selon les références, pour une pose sur mur, sur goulotte GTL ou dans un bac d’encastrement compatible. L’installation doit rester conforme à l’ETEL et à la NF C 15-100.

Quelle réserve prévoir dans un tableau électrique ?

La réserve dépend de la configuration et des exigences normatives applicables. Elle permet d’ajouter ultérieurement des circuits ou modules sans remplacer le coffret. En cas de doute, il faut faire valider le dimensionnement par un professionnel.

Quelle différence entre tableau électrique et tableau de communication ?

Le tableau électrique distribue et protège l’alimentation des circuits. Le tableau de communication centralise les réseaux de données, téléphone, internet ou TV. Les deux peuvent être placés dans l’ETEL, mais ils n’ont pas la même fonction.

Un particulier peut-il remplacer son tableau électrique ?

Une intervention sur un tableau électrique présente des risques importants. L’installation doit être mise hors tension, vérifiée et conforme à la norme applicable. En cas de doute, il faut faire appel à un électricien qualifié.

Ces réponses donnent des repères de choix. Elles ne remplacent pas une étude de conformité ni un diagnostic de l’installation existante.
