Compact ns, unité de contrôle micrologic 5.0 pour ns débrochable

Schneider Electric

SCH33538 - Schneider Electric

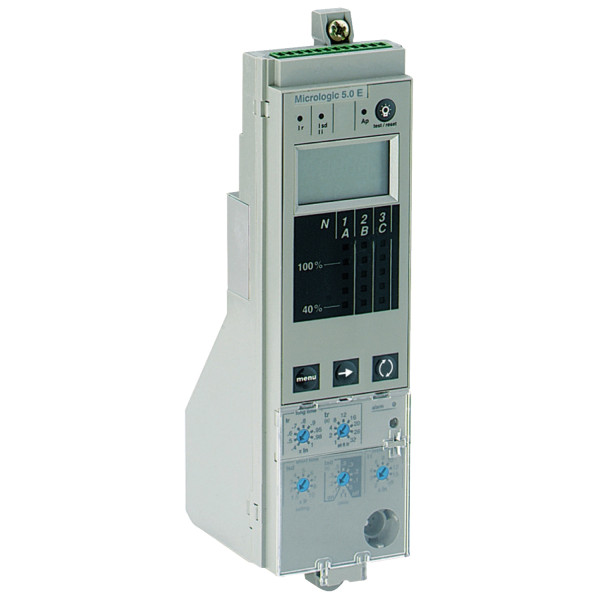

Compact NS, unité de contrôle Micrologic 5.0 pour NS débrochable zoom

Photo(s) non contractuelle(s)
1495.78 € TTC
Marque : Schneider Electric
Référence : 33538
EAN : 3606480344701
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 2991 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Descriptif



! Attention !
Cette référence est réservée pour un montage, elle ne peux pas être commandée séparément chez Schneider
Caractéristiques principales :

Gamme : Compact
Nom du produit : Micrologic
Fonction produit : Unité de contrôle
Compatibilité de gamme : Compact NS630b…1600
Fonction de l’appareil : Distribution
Nombre de pôles : 3P4P
Pôles protégés : 3t3t + N/24t
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Nom du déclencheur : Micrologic 5.0 E
Type de déclencheur : Électronique
Fonctions de protection du déclencheur : Protection sélective
Type de protection : Protection instantanée contre court-circuitProtection surcharge (long retard)Protection court retard
Calibre du déclencheur : 630 A at 50 °C800 A at 50 °C1000 A at 50 °C1250 A at 50 °C1600 A at 50 °C

Caractéristiques complémentaires :

Mode d'installation : Extraire
Type de réglage du seuil long retard (ir) : Réglable 9 positions
Plage de réglage du seuil long retard : 0,4…1 x In
Type de réglage de la temporisation : Réglable 9 positions
[tr] plage de réglage de temporisation long retard : 0,7…16,6 s 7,2 x Ir0,7…24 s 6 x Ir12,5…600 s 1,5 x Ir
Mémoire thermique : 20 mn
Type de réglage du capteur instantané (isd) : Réglable 9 positions
[isd] plage de réglage du seuil court retard : 1,5...10 x Ir
Type de réglage de retard instantané : Réglable
[tsd] gamme de réglage de la temporisation courte : 0.1...0.4 s I²t=on0…0.4 s I²t=off
Type de réglage du seuil instantané (ii) : Réglable 9 positions
Plage de réglage du seuil instantané : 2...15 x InOff
Zone de verrouillage sélectif logique zsi : Avec
Communication des données : Lecture des mesuresParamètres de protection et d'alarme
Type d'afficheur : Affichage numérique
Type de mesure : Compteur d'énergie

Référence Schneider Electric 33538 / SCH33538



Caractéristiques techniques du produit :


Bloc déclencheur pour disjoncteur de puissance
Courant permanent nominal (iu) 630,0 A
Fonction déclencheur de court-circuit Delayed
Réglage de courant du déclencheur de surcharge 252,0 A
Réglage de courant du déclencheur de surcharge 3200 A
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Avec fonction de protection contre les mises à la terre accidentelles Non
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé 1260,0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé 48000,0 A
Finition de la protection du moteur Electronic release
Type de tension d'actionnement Self powered
