Photo(s) non contractuelle(s)

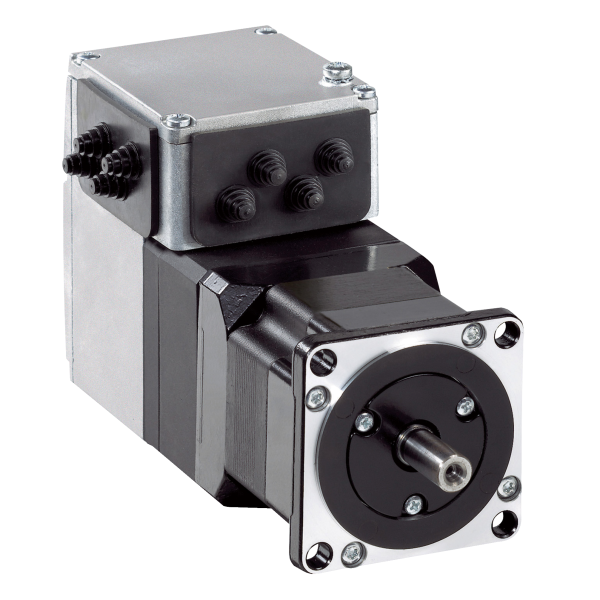

LEXIUM ENTRAINEMENT INTEGRE, SERVO, ETHERCAT, 24-48VDC, MONOTOUR ENCODEUR
2 403,0083 € HT 2 883,61 € TTC
Dont éco participation : 0,06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 5767 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX060003K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 3
Non géré en stock
A commander
386,30 € HT 463,56 € TTC
Schneider Electric
SCHGBX060004K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 4
Non géré en stock
A commander
386,30 € HT 463,56 € TTC
Schneider Electric
SCHGBX060005K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 5
Non géré en stock
A commander
386,30 € HT 463,56 € TTC
Schneider Electric
SCHGBX060008K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 8
Non géré en stock
A commander
386,30 € HT 463,56 € TTC
Schneider Electric
SCHGBX060009K

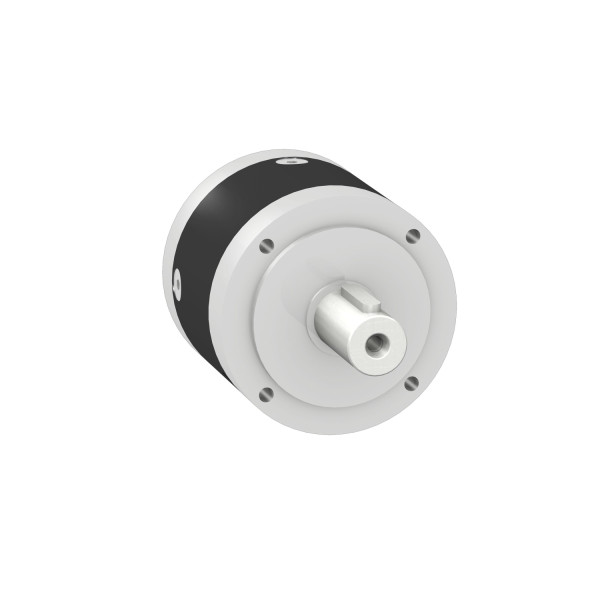

REDUCTEUR PLANETAIRE 60MM , RAPPORT 9
Non géré en stock
A commander
481,90 € HT 578,28 € TTC
Schneider Electric
SCHGBX060012K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 12
Non géré en stock
A commander
481,90 € HT 578,28 € TTC
Schneider Electric
SCHGBX060015K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 15
Non géré en stock
A commander
481,90 € HT 578,28 € TTC
Schneider Electric
SCHVW3L10000N10
LXM ACC-PLAQUE FERMEE 10 PCS.
Non géré en stock
A commander
432,90 € HT 519,48 € TTC
Schneider Electric
SCHVW3L10111
LXM ACC-SET D INSTALLATION
Non géré en stock
A commander
106,8083 € HT 128,17 € TTC
Schneider Electric
SCHVW3L10222
LXM ACC-PASS. CABLE POUR MISE EN SERVICE
Non géré en stock
A commander
220,3917 € HT 264,47 € TTC
Schneider Electric
SCHVW3L1E001N01

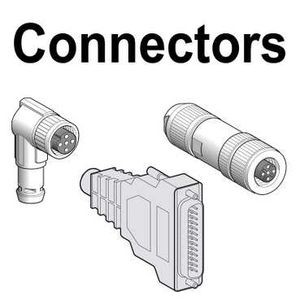

LXM ACC CONNECTEUR INDUST RIEL ETHERNET
Non géré en stock
A commander
526,4917 € HT 631,79 € TTC
Schneider Electric
SCHVW3L30001R30
LXM ACC-CABLE, ALIMENTATION, 3M
Non géré en stock
A commander
164,20 € HT 197,04 € TTC
Schneider Electric
SCHVW3L30010R30
LXM ACC-CABLE, STO, 3M
Non géré en stock
A commander
254,6167 € HT 305,54 € TTC
Schneider Electric
SCHVW3L40020
LXM ACC-SET DE PARENTHESE, STO, I/O
Non géré en stock
A commander
241,5667 € HT 289,88 € TTC
Schneider Electric
SCHVW3L40300
LXM ACC-SET DE PARENTHESE, 3X I/O
Non géré en stock
A commander
246,3583 € HT 295,63 € TTC
Schneider Electric
SCHVW3L40420
LXM ACC-SET PARENTH., 4XI/O, STO IN/OUT
Non géré en stock
A commander
426,9417 € HT 512,33 € TTC
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILA
- Type de moteur : Servomoteur synchrone CA
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 48 V
- Type de réseau : DC
- Interface de communication : Intégré EtherCAT
- Longueur : 163.8 mm
- Type d'enroulement : Vitesse de rotation élevée et couple moyen
- Raccordement électrique : Connecteur de type industriel
- Frein de parking : Sans
- Type de réducteur : Sans
- Vitesse nominale : 3000 tr/mn à 24 V / 5 100 tr/min à 48 V
- Couple nominal : 0.57 N.m
- Vitesse de transmission : 100 Mbits
- Support de montage : Flasque
- Taille bride moteur : 57 mm
- Diamètre de collier de centrage : 50 mm
- Profondeur de collier de centrage : 1.6 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 66.6 mm
- Type de rétroaction : Single turn encoder
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 9 mm
- Longueur de l'axe : 20 mm
- Limites de la tension d'alimentation : 18...55.2 V
- Consommation électrique : 7500 mA (continu maximum) / 9000 mA (crête)
- Calibre du fusible à associer : 16 A
- Interface de mise en service : Modbus TCP RS485 (9,6, 19,2 et 38,4 kbauds)
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : 10 mA à 24 V pour entrée de sécurité / 2 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 23...25 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Couple crête à l'arrêt : 0.85 N.m
- Couple continu à l'arrêt : 0.57 N.m
- Speed feedback resolution : 16 384 points/tour
- Erreur de précision : +/- 0.05 °
- Inertie du rotor : 0.173 kg.cm²
- Force radiale maximale fr : 107 N
- Force axiale maximale fa : 104 N (pression de force) / 104 N (force de traction)
- Durée de vie en heures : 20000 H de palier :
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 1.7 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Dc |
| Tension assignée (ue) | 24 V |
| Nombre de phases | 1 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 6 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,57 kN |
| Température d'utilisation | 0 °C |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0 |
| Rapport de couple au démarrage | 0 |
| Rapport de couple de décrochage | 0 |
| Calibre/courant nominal assigné (in) | 7,5 A |
| Fréquence assignée | 50 Hz |
| Fréquence assignée | 60 Hz |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
