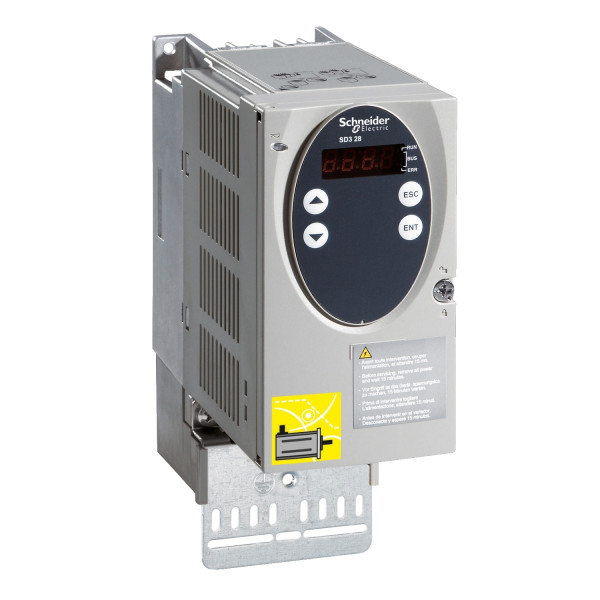

LEXIUM AMPLIFICATEUR PAS A PAS (ANALOG.,RS422,MODBUS,CANOPEN),1~115/230VAC,2,5A
LEXIUM AMPLIFICATEUR PAS A PAS (ANALOG.,RS422,MODBUS,CANOPEN),1~115/230VAC,2,5A

Photo(s) non contractuelle(s)

LEXIUM AMPLIFICATEUR PAS A PAS (ANALOG.,RS422,MODBUS,CANOPEN),1~115/230VAC,2,5A

2016.45 € HT 2419.74 € TTC

Marque Schneider Electric

Référence SD328AU25S2

EAN 3389119224369

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Lexium SD3
  • Type de produit ou de composant : Motion stepper drive
  • Nom abrégé d'appareil : SD328
  • Limites de la tension d'alimentation : 100...120 V / 200...240 V
  • Type de bus : Bus de terrain
Caractéristiques complémentaires :
  • Format du lecteur : Block
  • Nombre de phases réseau : Monophasé
  • [us] tension d'alimentation : 100...120 V (- 15...10 %) / 200...230 V (- 15...10 %)
  • Type de tension d'alimentation : AC/DC
  • Limites de fréquence réseau : 50...60 Hz (- 15...10 %)
  • Interface de communication : Intégré CANopen / Intégré entrée analogique / Intégré Modbus
  • Courant de phase moteur : <= 2.5 A
  • Consommation électrique : 3 A à 230 V (alimentation principale) / 4 A à 115 V (alimentation principale) / <= 0.2 mA (Tension de commande 24 V)
  • Puissance nominale : 180 W à 115 V / 270 W à 230 V
  • Courant de court-circuit : 0.5 kA
  • Pertes de puissance : <= 26 W
  • Calibre du fusible à associer : 6 A à 115 V / 6 A à 230 V
  • Catégorie de surtension : III
  • Courant à l'appel : < 60 A
  • Courant de fuite : < 30 mA (longueur de câble: < 10 m) conformément à IEC 60990-3
  • Tension état 0 garanti : -3...5 V (Signaux d'entrée 24 V)
  • Tension état 1 garanti : 15...30 V (Signaux d'entrée 24 V)
  • Courant en entrée : <= 10 mA (Signaux d'entrée 24 V)
  • Fréquence d'entrée : <= 200 kHz, entrée de signal ENC_A, ENC_B, ENC_I, impulsion/instruction / <= 400 kHz, entrée de signal ENC_A, ENC_B, ENC_I, A/B
  • Fréquence de sortie : < 400 kHz, interface d'impulsion/instruction, A/B / <= 200 kHz, interface d'impulsion/instruction, impulsion/instruction
  • Courant commuté maximum : <= 50 mA (Signaux de sortie 24 V)
  • Tension de déchet : 1 V, Charge 50 mA (Signaux de sortie 24 V)
  • Interface physique : RS422 - interface d'impulsion/instruction / RS422 - entrée de signal ENC_A, ENC_B, ENC_I / 2-wire RS 485 Modbus :
  • Tension de sortie : <= 30 V (Signaux de sortie 24 V) / 4,75 à 5,25 V (Sortie de signal ENC+5V_OUT)
  • Tension d'entrée : 24 V -15 %/+20 % (Tension de commande 24 V) / -10...10 V (signaux d'entrée analogiques)
  • Ondulation résiduelle : < 5 % (Tension de commande 24 V)
  • Résistance : 5 kOhm (interface d'impulsion/instruction) / >= 10 Ohm (signaux d'entrée analogiques)
  • Type d'entrée analogique : Tension - 10...10 V, résolution: 14 bits, duration: 0.25 ms
  • Raccordement électrique : Connecteur RJ45 pour CANopen interface) / Connecteur RJ45 pour Modbus interface) / Bornier à ressort pour CANopen interface)
  • Mode de transmission : RTU (Modbus)
  • Méthode d'accès : Esclave (CANopen)
  • Vitesse de transmission : 125 kbps, 250 kbps, 500 kbps, 1 Mbps (CANopen) / 9600, 19200, 38400 bps (Modbus)
  • Nombre d'adresses : 1...127 (CANopen) / 1...247 (Modbus)
  • Produit installé : 127 entraînements de moteur à pas pour CANopen / 31 entraînements de moteur à pas pour Modbus
  • Format des données : 8 bits, 1 bit d'arrêt, bits de parité pairs pour Modbus / 8 bits, aucun bit de parité, 1 bit d''arrêt pour Modbus / 8 bits, aucun bit de parité, 2 bits d'arrêt pour Modbus / 8 bits, bits de parité impairs, 1 bit d'arrêt pour Modbus
  • Service communication : 1 PDO configurable pour CANopen / 2 SDO récepteurs pour CANopen / 2 SDO émetteurs pour CANopen / 3 PDO selon DSP 402 pour CANopen / Profil CiA DSP 402 pour CANopen / Diagnostic (08) pour Modbus / Urgence pour CANopen / Garde de notes, battement de c'ur pour CANopen / Identification du périphérique de lecture (43) pour Modbus / Registre de maintien de lecture (03), 63 mots maximum pour Modbus / Plusieurs registres de lecture/écriture (23), 63/59 mots maximum pour Modbus / Plusieurs registres d'écriture (16), 61 mots maximum pour Modbus / Écriture de registre simple (06) pour Modbus
  • Signalisation locale : 1 DEL - ERR pour CANopen / 1 DEL - RUN pour CANopen
  • Fonction de sécurité : Fonction de sécurité de désactivation de couple sûr pour machine conformément à IEC/EN 61800-5-2 / Fonction de sécurité de désactivation de couple sûr pour machine conformément à ISO 13849-1 niveau d / Fonction de sécurité de désactivation de couple sûr pour processus système conformément à EN/IEC 61508 niveau SIL2 / Fonction de sécurité de désactivation de couple sûr pour processus système conformément à IEC/EN 61800-5-2
  • Type de refroidissement : Convection naturelle
  • Maximum mechanical speed : 3000 Tr/mn
  • Hauteur : 145 mm
  • Largeur : 72 mm
  • Profondeur : 140 mm
  • Tenue aux chocs mécaniques : 15 gn pour 11 ms conformément à EN/IEC 60068-2-27
  • Masse du produit : 1.1 kg
Référence : SCHSD328AU25S2 (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Largeur 72 mm
Hauteur 145 mm
Profondeur 140 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles en série rs-422 1
Nombre d'autres interfaces matérielles 1
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Indice de protection (ip) Ip20
Avec prise pour ordinateur Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 100 V
Tension du secteur 100 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Non
Type de convertisseur Autre
Nombre de phases de sortie 3
Nombre de phases d'entrée 1
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Puissance utile max. en charge linéaire sous tension de sortie assignée 0,27 kW
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 24 V
Courant de sortie nominal i2n 2,5 A
Supporte protocole bacnet Non
Nombre d'interfaces matérielles industrial ethernet 0
Nombre d'interfaces matérielles en série rs-232 0
Nombre d'interfaces matérielles en série rs-485 0
Nombre d'interfaces matérielles en série tty 0
Nombre d'interfaces matérielles usb 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'interfaces matérielles profinet 0
Nombre d’entrées numériques 6
Nombre de sorties numériques 2
Nombre d’entrées analogiques 3
Nombre de sorties analogiques 1
Fréquence de sortie max. 200000 Hz
Puissance utile max. en charge quadratique sous tension de sortie assignée 0,27 kW
Tolérance relative de tension du réseau symétrique 10 %
Tolérance relative de fréquence du réseau symétrique 5 %
