interrupteursectionneur en coffret Vario VCFN 3P 10 A
interrupteursectionneur en coffret Vario VCFN 3P 10 A

Photo(s) non contractuelle(s)

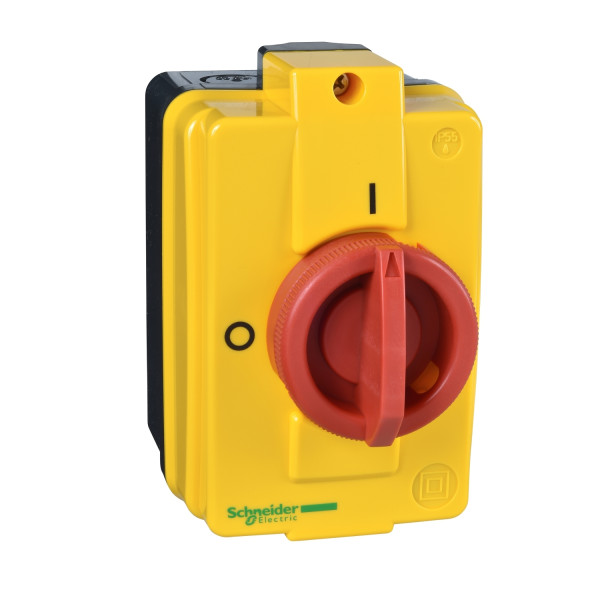

interrupteursectionneur en coffret Vario VCFN 3P 10 A

41.59 € HT 49.91 € TTC

Marque Schneider Electric

Référence VCFN12GE

EAN 3389110759983

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : TeSys VARIO
  • Nom abrégé d'appareil : Interrupteur-sectionneur en coffret
  • Type de produit ou de composant : Interrupteur-sectionneur en coffret
  • Niveau de performance : Standard
  • Type d'interrupteur : Arrêt d'urgence
  • Description des pôles : 3P
  • Type de réseau : AC
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A
  • Aptitude au sectionnement : Oui
Caractéristiques complémentaires :
  • Couleur de poignée : RED
  • Couleur du plastron de la commande : Jaune
  • Cadenassage de la commande rotative : Sans
  • Fréquence du réseau : 50/60 Hz
  • Type de commande : Poignée rotative
  • [ue] tension assignée d'emploi : 690 V AC
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • [ie] courant assigné d'emploi : 8.1 A à 400 V AC-23A
  • Puissance assignée d'emploi en w : 4 kW à 400 V AC-23
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 120 A à 400 V (AC-21A / 120 A à 400 V (AC-22A / 120 A à 400 V (AC-23A
  • [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
  • [icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 12 A aM / 6 kA à 400 V - fusible associé 12 A gG
  • Pouvoir de coupure : 120 A à 400 V AC-22A / 120 A à 400 V AC-23A / 120 A AC-21A
  • Durée de vie mécanique : 50000 cycle
  • Durée de vie électrique : 30000 cycle sur DC-1...5 / 50000 cycle sur AC-21
  • Mode de raccordement : Télécommande : connecteur câble 4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : connecteur câble 4 mm² - rigidité du câble: rigide -
  • Couple de serrage : Télécommande : 0.7 N.m - sur connecteur
  • Prévision de verrouillage : Cadenassable par 1 (tige Ø 8 mm) ou 3 cadenas (tige Ø 6 mm)
  • Dimension de base : 60 x 60 mm
  • Hauteur : 131 mm
  • Largeur : 82.5 mm
  • Profondeur : 106 mm
  • Masse du produit : 0.422 kg
Référence : SCHVCFN12GE (Schneider-Electric)

Ancien produit : Telemecanique VCFN12GE

Ils ont aussi acheté...

Legrand

LEG069831

Prise 2P+T avec éclips de protection Legrand Plexo complet encastré gris - 16 A

4,7 (6)

En stock
85 produit(s) disponible(s)

7.49 € HT 8.99 € TTC

Schneider Electric

SCHS520204

Va-et-Vient Blanc 10 A Fixation à Vis Odace Schneider

4,8 (18)

En stock
173 produit(s) disponible(s)

2.60 € HT 3.12 € TTC

Schneider Electric

SCHS520214

Double Va-et-Vient Blanc Connexion Rapide Fixation à Vis Odace Schneider

5,0 (9)

Offre limitée
686 produit(s) disponible(s)

5.52 € HT 6.62 € TTC

Schneider Electric

SCHS520702

Plaque Blanche 1 Poste Odace Styl Schneider

4,9 (21)

En stock
7468 produit(s) disponible(s)

0.90 € HT 1.08 € TTC

Ebenoid

EBE025418

Sortie de Câble à Vis 16 A Lébénoïd

5,0 (2)

En stock
45 produit(s) disponible(s)

1.95 € HT 2.34 € TTC

-43%

Legrand

LEG037161

Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 6

4,8 (4)

Offre limitée
194 produit(s) disponible(s)

0.87 € HT 1.04 € TTC

0.49 € HT 0.59 € TTC

Les avis clients

Caractéristiques techniques

Puissance de fonctionnement nominale, ac-3, 400 v 3 kW
Courant permanent nominal (iu) 10 A
Nombre de pôles 3
Intensité de court-circuit nominale conditionnelle iq 6 kA
Classe de protection (ip), face avant Ip65
Nombre d'interrupteurs 1
Verrouillable Oui
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Oui
Finition de l'élément d'actionnement Bouton rotatif
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Non
Puissance de fonctionnement nominale, ac-23, 400 v 4 kW
Courant nominal de courte durée admissible icw 0,14 kA
Couleur de l'élément d'actionnement Rouge
Convient pour montage au sol Non
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. ue en ca 690 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Appareil complet installé dans un boîtier
Courant permanent nominal, ac-21, 400 v 10 A
Finition de l'inverseur Non
Courant permanent nominal, ac-23, 400 v 8,1 A
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Tension de fonctionnement normale 690 V
Tension de fonctionnement normale 0 V
Nombre de contacts auxiliaires à deux directions 0
Puissance de commutation à 400 v 5,5 kW
