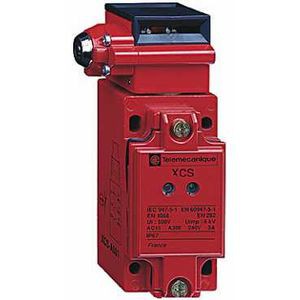

interrupteur de position de sécurité XCSB clélanguette 2 O plus 1 F

Description

• Gamme de produits : Détection de sécurité Preventa
• Type de produit ou de composant : Interrupteur de sécurité
• Nom de composant : XCSB
• Design : Industriel
• Matière : Métal
• Type de tête : Tourelle à clé
• Description des contacts : 2 "O" + 1 "F"
• Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
• Entrée de câble : 1 entrée filetée PG13,5
• Diamètre extérieur du câble : 9...12 mm
• Raccordement électrique : Bornier, 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble
• Nombre de pôles : 3
• Description des verrouillages optionnels : Avec verrouillage de l'actionneur, déverrouillage par bouton-poussoir
• Signalisation locale : 1 DEL orange (à l'ouverture des contacts NF)
• Tension circuit de signalisation : 24/48 V

• Ouverture positive : Avec contact "O"
• Type de circuit de signalisation : C.a./c.c.
• Durée de vie mécanique : 600000 cycle
• Vitesse d'attaque minimale : 0.01 m/s
• Vitesse d'attaque maximale : 0.5 m/s
• [ie] courant assigné d'emploi : 0,25 à 120 V catégorie d'utilisation AC-15, A300 conformément à EN/IEC 60947-5-1 / 0,125 à 240 V catégorie d'utilisation AC-15, A300 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-5-1
• Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
• Actionneur forcé pour rés extractible : 1500 N
• Résistance à l'extraction : >= 20 N
• Vitesse de commande : 10 cyc/mn pour une viabilité maximale
• Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à EN/IEC 61508
• Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
• Matière du corps : Zamak
• Matière de la tête : Zamak
• Profondeur : 44 mm
• Hauteur : 114 mm
• Largeur : 52 mm
• Masse du produit : 0.475 kg
