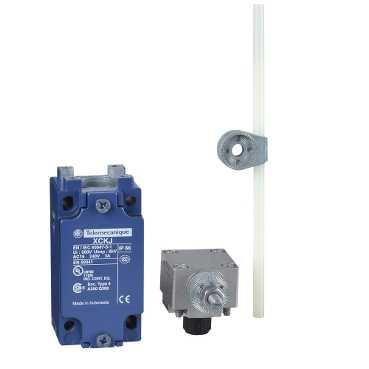

Interrupteur de position xckj tige ronde diam 6 mm 1 o plus 1 f
T2SXCKJ10559H7 - Telemecanique Sensors
102.20 € TTC
Marque : Telemecanique Sensors
Référence : XCKJ10559H7
EAN : 3389110354645
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XCKJ10559H7
EAN : 3389110354645
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 204 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 9-14 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XCKJ10559H7
- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKJ
- Forme du capteur : Form D conformément à CENELEC EN 50041
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier tige ronde à rappel thermoplastique (tringle ronde 6 mm, L = 200 mm)
- Type d'approche : Approche latérale 1 ou 2 sens programmables
- Entrée de câble : 1 entrée filetée pour presse-étoupe 1/2" NPT
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec toute pièce mobile
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Ouverture positive : Sans
- Couple minimal d'actionnement : 0.25 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A300 conformément à EN/IEC 60947-5-1 appendix A / 0.27 A à 250 V, DC-13, Q300 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 30000000 cycle
- Largeur : 40 mm
- Hauteur : 77 mm
- Profondeur : 44 mm
- Masse du produit : 0.485 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKJ10559H7
Référence Telemecanique Sensors XCKJ10559H7 / T2SXCKJ10559H7
Caractéristiques techniques du produit :
Commutateur simple position | |
---|---|
Fonction de commutation | Interrupteur à rupture rapide |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
Matériau du boîtier/corps | Métal |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Autre |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | Sans |
Finition du raccordement électrique | Autre |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Quader |
Indice de protection (ip) | Ip66 |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Autre |
Type d'interface | Sans |
Sortie électronique | Non |
Courant de fonctionnement nominal ca-15, 125 v | 3 A |
Largeur du capteur | 40 mm |
Hauteur du capteur | 77 mm |
Longueur du capteur | 44 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | 70 °C |
Température ambiante en fonctionnement | 70 °C |
Nombre de contacts en tant que contacts à ouverture | 1 |
Nombre de contacts en tant que contacts à fermeture | 1 |
Orientation de l'élément d'actionnement | Autre |
Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
