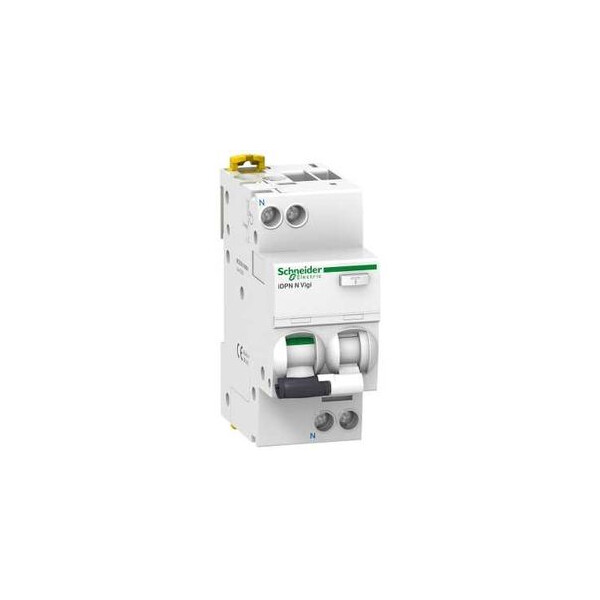

Idpn n vigi 16a b 30ma a- type disjoncteu
Non disponible - Produit abandonné
Description
Référence : SCHA9D56616Nom du produit : Idpn n vigi 16a b 30ma a- type disjoncteu
Gamme :
Ancien produit : Merlin Gerin A9D56616
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 16 A |
| Tension assignée (ue) | 230 V |
| Caractéristique de déclenchement (type/courbe) | B |
| Tension d'isolement assignée (ui) | 400 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | A |
| Tenue au courant de choc | 0,25 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 2 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 1 mm² |
| Avec dispositif de verrouillage | Non |
| Température ambiante en fonctionnement | 25 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2 |
| Immunisé contre déclenchements intempestifs | Non |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Charactéristique de déconnexion | Autre |
