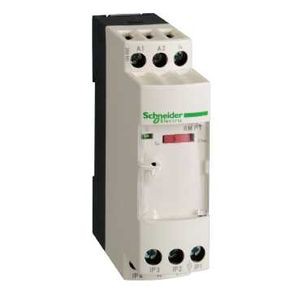

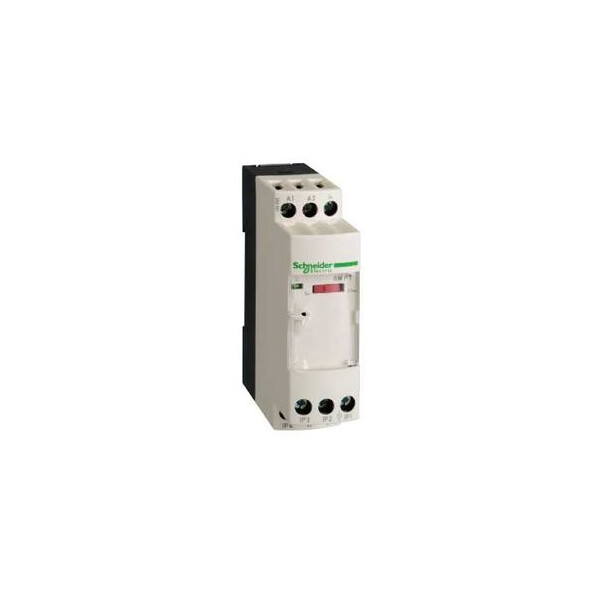

TEMP.TRANSM.24VDC PT100 -40/C +40 RMPT20BD

Photo(s) non contractuelle(s)

TEMP.TRANSM.24VDC PT100 -40/C +40 RMPT20BD

Marque Schneider Electric

Référence RMPT13BD

EAN 3389110108934

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Analog
  • Type de produit ou de composant : Convertisseur pour sondes Pt100 Optimum
  • Type d'entrée analogique : Sonde de température - 40...40 °C/- 40...104 °F Pt 100 2, 3 ou 4 fils
  • Type de sortie analogique : Courant 4...20 mA <= 500 Ohm / Tension 0...10 V >= 100 kOhm
Caractéristiques complémentaires :
  • Type de protection : Protection contre surtension en sortie (+/- 30 V) / Protection contre inversion de polarité à la sortie / Protection contre inversion de polarité sur l'alimentation électrique / Protection contre court-circuit à la sortie
  • Tension de sorties analogiques : +/- 13 V quand pas d'entrée câblée ou fil interrompu
  • Fonction de sortie analogique : 0 A quand pas d'entrée câblée ou fil interrompu
  • [us] tension d'alimentation : 24 V DC +/- 20 %, non isolé
  • Consommation électrique : <= 40 mA pour sortie tension / <= 60 mA pour sortie courant
  • Signalisation locale : LED vert (puissance ON)
  • Erreur de mesure : +/-0,5% de l''échelle complète (3 ou 4 fils) à 20 °C / +/- 1 % de l'échelle (2 fils) à 20 °C / +/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m)
  • Précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C / +/- 0,6 % pleine échelle à 60 °C
  • Coefficient de température : 150 ppm/°C
  • Résistance maximum du câblage : 0.2 Ohm connexion dans 2 fils
  • Capacité de serrage des bornes : 1 x 2,5mm² / 2 x 1,5 mm²
  • Couple de serrage : 0.6...1.1 N.m
  • Marquage : CE
  • Tenue aux ondes de choc : 0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5
  • [ui] tension assignée d'isolement : 2000 V
  • Mode de fixation : Clip-on, rail DIN symétrique 35 mm / Fixe, platine de montage
  • Masse du produit : 0.12 kg
Référence : SCHRMPT13BD (Schneider-Electric)

Ancien produit : Telemecanique RMPT13BD

Les avis clients

Caractéristiques techniques

Modèle Borne
Plage de mesure 40 mm
Plage de mesure -40 mm
Matériau Autre
Longueur de sonde 80 mm
