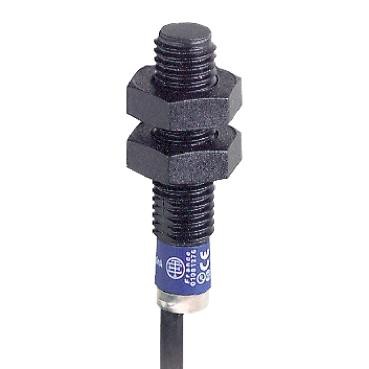

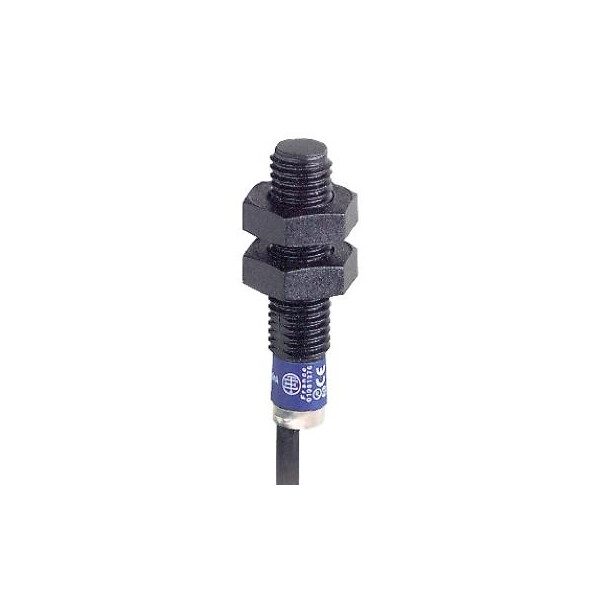

détecteur inductif XS4 cylindrique M8 Sn 2,5 mm câble 2m
Ce produit est abandonné, nous vous proposons un article équivalent : T2SXS108B3PBL2
Non disponible - Produit abandonné
Description
Caractéristiques principales :
- Gamme de produits : OsiSense XS
- Nom de gamme : Universel
- Type de détecteur : Détecteur de proximité inductif
- Application spécifique du produit : -
- Nom du détecteur : XS4
- Forme du capteur : Cylindrique M8
- Dimension : 33 mm
- Type de carter : Fixe
- Capacité de montage du détecteur : Non encastrable
- Matière : Plastique
- Type de signal de sortie : Numérique
- Mode de raccordement : À 3 fils
- Portée nominale : 2.5 mm
- Sortie tor : 1 ''O''
- Type de circuit de sortie : DC
- Type de sortie tor : PNP
- Raccordement électrique : Câble
- Longueur du câble : 2 m
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Pouvoir de commutation en ma : <= 200 mA DC avec protection contre les surcharges et court-circuits
- Degré de protection ip : IP67 conformément à IEC 60529
Caractéristiques complémentaires :
- Filetage iso : M8 x 1
- Face de détection : Frontal
- Matière de la face avant : PPS
- Matière du coffret : PPS
- Domaine de fonctionnement : 0...2 mm
- Parcours différentiel : 1...15% du sr
- Composition du câble : 3 x 0,11 mm²
- Matière de l'isolant du fil : PvR
- Led d'état : 1 LED (jaune) pour état sortie
- Limites de la tension d'alimentation : 10...36 V DC
- Fréquence de commutation : <= 5000 Hz
- Tension de déchet : <= 2 V (fermé
- Consommation électrique : <= 10 mA (sans charge)
- Retard à la disponibilité : <= 10 ms
- Retard réponse : <= 0.1 ms
- Retard récupération : <= 0.1 ms
- Marquage : CE
- Longueur du filetage : 26 mm
- Hauteur : 8 mm
- Longueur : 33 mm
- Masse du produit : 0.025 kg
Référence : SCHXS4P08PB340 (Schneider-Electric)
Ancien produit : Telemecanique XS4P08PB340
Caractéristiques techniques
| Type de tension | Ac/dc |
| Possibilité de mise en cascade | Non |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Fréquence de commutation | 5000 Hz |
| Distance de commutation | 2,5 mm |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 1 |
| Nombre de sorties de semiconducteur protégées | 1 |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Câble radial |
| Finition de la sortie de commutation | Pnp/pnp |
| Finition de la fonction de commutation | Contact à ouverture |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Cylindre, filetage |
| Courant de sortie max. au niveau de la sortie protégée | 200 mA |
| Conditions de montage mécaniques du capteur | Non plan |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Tension d’alimentation | 12 V |
| Tension d’alimentation | 12 V |
| Catégorie selon en 954-1 | 1 |
| Type d'actionnement | Cible métallique |
| Type d'interface | Sans |
| Résistant à l'épreuve de la pression | Non |
| Hauteur du capteur | 8,0 mm |
| Longueur du capteur | 33 mm |
| Niveau de performance selon en iso 13849-1 | Sans |
| Immunité au brouillage contre les champs magnétiques | Résistant aux champs magnétiques continus |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties retardées avec fonction de signalisation | 0 |
| Nombre de sorties retardées protégées | 0 |
| Diamètre du capteur | 8 mm |
