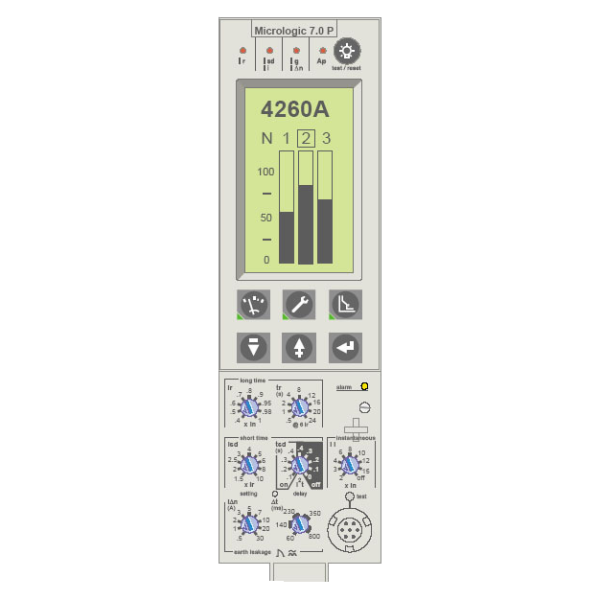

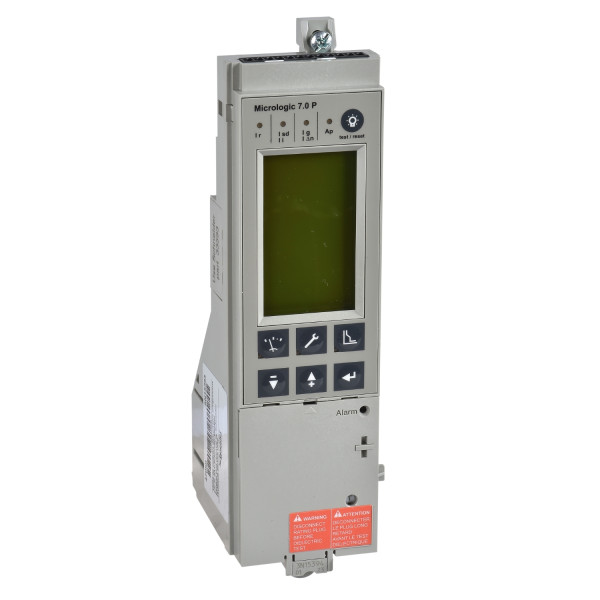

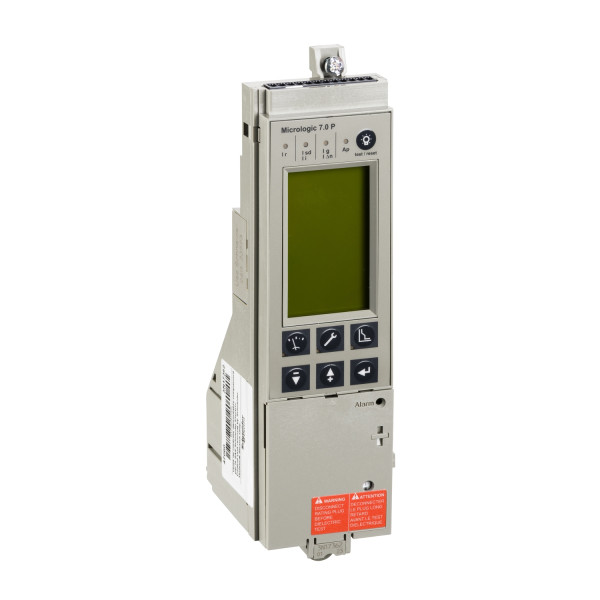

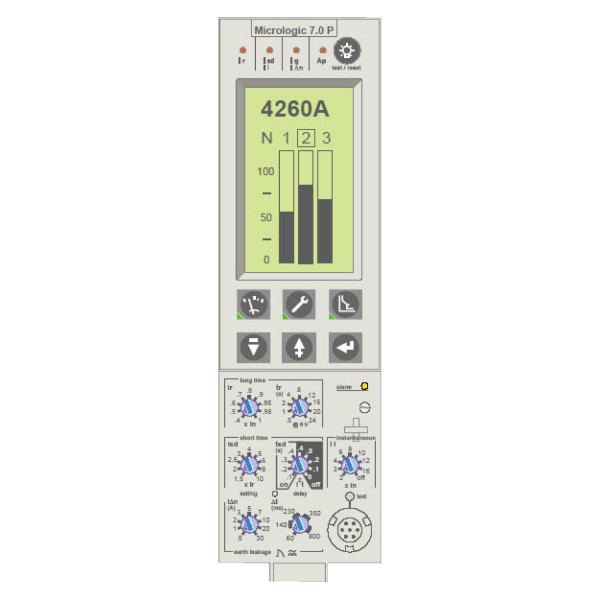

Micrologic 7.0 p pour compact ns debro
4099.54 € TTC
Marque : Schneider Electric
Référence : 65295
EAN : 3303430652953
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 65295
EAN : 3303430652953
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 8199 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Gamme : Compact
Nom du produit : Micrologic
Fonction produit : Unité de contrôle

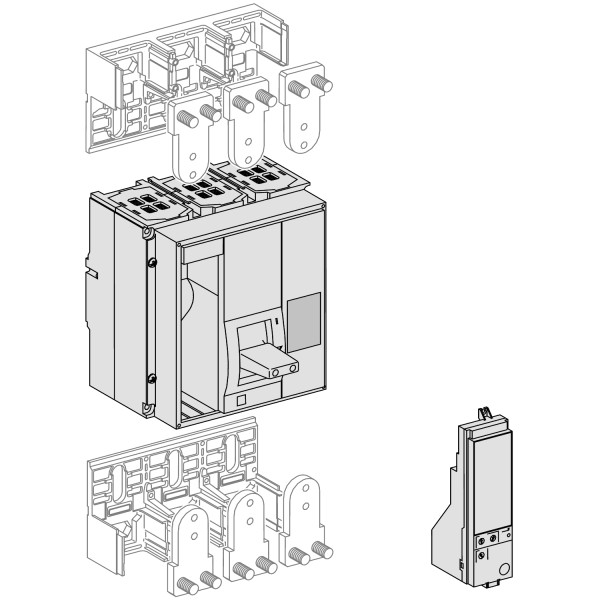

Compatibilité de gamme : Compact NS630b…1600
Fonction de l’appareil : Distribution
Nombre de pôles : 3P4P
Pôles protégés : 3t3t + N/24t
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Nom du déclencheur : Micrologic 7.0 P
Type de déclencheur : Électronique
Fonctions de protection du déclencheur : Sélectif + protection différentielle
Type de protection : Courant différentielProtection instantanée contre court-circuitProtection surcharge (long retard)Protection court retard
Calibre du déclencheur : 630 A at 50 °C800 A at 50 °C1000 A at 50 °C1250 A at 50 °C1600 A at 50 °C
Protection fuite à la terre : Avec
Caractéristiques complémentaires :
Mode d'installation : Extraire
Type de réglage du seuil long retard (ir) : Réglable 9 positions
Plage de réglage du seuil long retard : 0,4…1 x In
Type de réglage de la temporisation : Réglable 9 positions
[tr] plage de réglage de temporisation long retard : 0,7…16,6 s 7,2 x Ir0,7…24 s 6 x Ir12,5…600 s 1,5 x Ir
Mémoire thermique : 20 mn
Type de réglage du capteur instantané (isd) : Réglable 9 positions
[isd] plage de réglage du seuil court retard : 1,5...10 x Ir
Type de réglage de retard instantané : Réglable
[tsd] gamme de réglage de la temporisation courte : 0.1...0.4 s I²t=on0…0.4 s I²t=off
Type de réglage du seuil instantané (ii) : Réglable 9 positions
Plage de réglage du seuil instantané : 2...15 x InOff
Zone de verrouillage sélectif logique zsi : Avec
Type de réglage de sensibilité différentielle : Réglable 9 positions
[idn] plage de réglage du seuil de sensibilité différentielle : 0,5…30 A
Type de réglage de la temporisation protection différentielle : Réglable 5 positions
[dt] plage de réglage de la temporisation différentielle : 60...800 ms
Sensibilité du différentiel : 10 A pour classe A30 A pour classe AC
Communication des données : Indicateurs de maintenanceLecture des mesuresParamètres de protection et d'alarme
Type d'afficheur : Affichage numérique
Type de mesure : Compteur de puissance
Gamme : Compact
Nom du produit : Micrologic
Fonction produit : Unité de contrôle
Compatibilité de gamme : Compact NS630b…1600
Fonction de l’appareil : Distribution
Nombre de pôles : 3P4P
Pôles protégés : 3t3t + N/24t
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Nom du déclencheur : Micrologic 7.0 P
Type de déclencheur : Électronique
Fonctions de protection du déclencheur : Sélectif + protection différentielle
Type de protection : Courant différentielProtection instantanée contre court-circuitProtection surcharge (long retard)Protection court retard
Calibre du déclencheur : 630 A at 50 °C800 A at 50 °C1000 A at 50 °C1250 A at 50 °C1600 A at 50 °C
Protection fuite à la terre : Avec
Caractéristiques complémentaires :
Mode d'installation : Extraire
Type de réglage du seuil long retard (ir) : Réglable 9 positions
Plage de réglage du seuil long retard : 0,4…1 x In
Type de réglage de la temporisation : Réglable 9 positions
[tr] plage de réglage de temporisation long retard : 0,7…16,6 s 7,2 x Ir0,7…24 s 6 x Ir12,5…600 s 1,5 x Ir
Mémoire thermique : 20 mn
Type de réglage du capteur instantané (isd) : Réglable 9 positions
[isd] plage de réglage du seuil court retard : 1,5...10 x Ir
Type de réglage de retard instantané : Réglable
[tsd] gamme de réglage de la temporisation courte : 0.1...0.4 s I²t=on0…0.4 s I²t=off
Type de réglage du seuil instantané (ii) : Réglable 9 positions
Plage de réglage du seuil instantané : 2...15 x InOff
Zone de verrouillage sélectif logique zsi : Avec
Type de réglage de sensibilité différentielle : Réglable 9 positions
[idn] plage de réglage du seuil de sensibilité différentielle : 0,5…30 A
Type de réglage de la temporisation protection différentielle : Réglable 5 positions
[dt] plage de réglage de la temporisation différentielle : 60...800 ms
Sensibilité du différentiel : 10 A pour classe A30 A pour classe AC
Communication des données : Indicateurs de maintenanceLecture des mesuresParamètres de protection et d'alarme
Type d'afficheur : Affichage numérique
Type de mesure : Compteur de puissance
Référence Schneider Electric 65295 / SCH65295
Caractéristiques techniques du produit :
Bloc déclencheur pour disjoncteur de puissance | |
---|---|
Courant permanent nominal (iu) | 1600,0 A |
Fonction déclencheur de court-circuit | Retardé |
Réglage de courant du déclencheur de surcharge | 1600,0 A |
Réglage de courant du déclencheur de surcharge | 252 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 380,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 380 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 380,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 380 V |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec fonction de protection contre les mises à la terre accidentelles | Non |
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 3200,0 A |
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 24000,0 A |
Finition de la protection du moteur | Déclencheur électronique |
Type de tension d'actionnement | Auto-alimenté |
