Schneider electric corps de sectionneur fusible ls1 3p 32 a pour fusible nfc 10 x 38 mm
SCHLS1D32 - Schneider Electric
Référence : LS1D32
EAN : 3389110273052
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 125 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

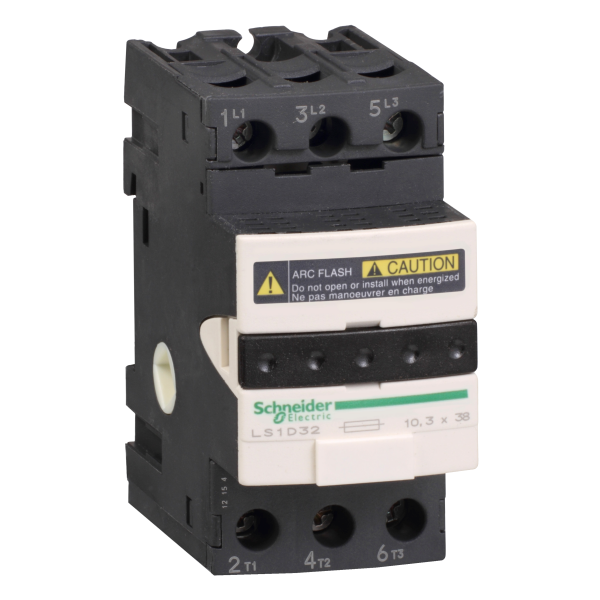

Corps de Sectionneur Fusible Ls1 3P 32 A
Ce corps de sectionneur fusible Tesys LS1, de la marque Schneider, sert à isoler la partie en aval dans le circuit électrique. Il est à associer aux fusibles NFC de taille 10 par 38. Ce sectionneur tripolaire permet également de protéger le circuit électrique contre les courts-circuits. Cet appareil électromécanique est en mesure de séparer un circuit électrique de son alimentation en isolant la partie où la défaillance est détectée. Il protège ainsi les personnes travaillant sur la section isolée ainsi que les appareils qui y sont présents.
Les + du produit :
- Protège en partie le circuit électrique
- Isole la partie défaillante en cas de court-circuit
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys LS1
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : LS1 D
- Description des pôles : 3P
Caractéristiques complémentaires :
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V pour circuit de puissance / 250 V pour circuit de signalisation / 60 V pour circuit de signalisation
- [ie] courant assigné d'emploi : 0,25 pour circuit de signalisation / 25 A pour circuit de puissance
- Taille du fusible : 10 x 38 mm
- Type de fusible : AM / GG
- Mode de raccordement : 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1...6 mm² sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1...4 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 1.7 N.m circuit de puissance : sur borniers à vis-étrier
Référence : SCHLS1D32 (Schneider-Electric)
Ancien produit : Telemecanique LS1D32
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 32,0 A |
| Nombre de pôles | 3,0 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | 10x38 mm |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Levier |
| Finition interrupteur général | Non |
| Finition interrupteur de sécurité | Non |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 50,0 kA |
| Puissance de fonctionnement nominale, ac-23, 400 v | 15,0 kW |
| Courant nominal de courte durée admissible icw | 50,0 kA |
| Équippé de connecteurs | Non |
