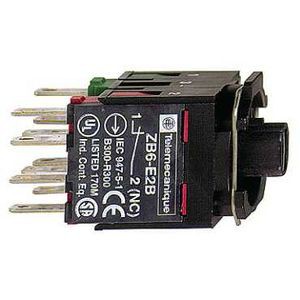

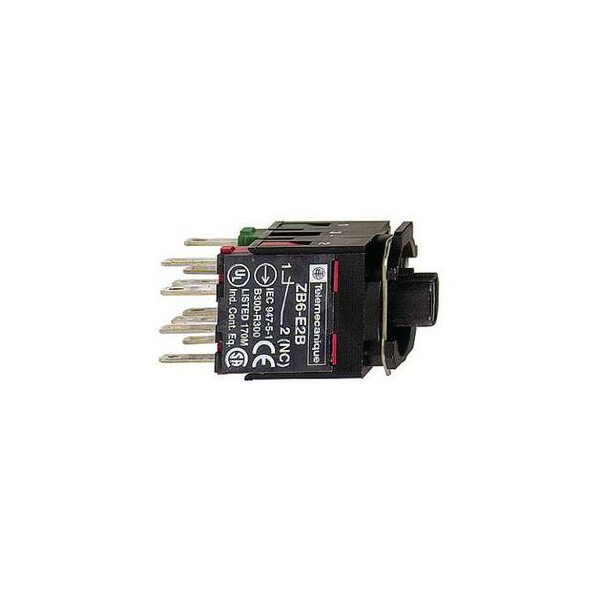

Corps pour bouton lumineux diam 16 douille t1 ¼ 1 f

SCHZB6ZH01B - Schneider Electric

Produits approchants

Domino 16, BPL pousser-pousser SCHDVFR10

• Gamme de produits : Harmony XB6
• Type de produit ou de composant : Corps complet pour boutons poussoirs lumineux
• Nom abrégé d'appareil : ZB6
• Matière de l'embase de fixation : Plastique
• Vente par quantité indivisible : 1
• Description des contacts : 1 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Connecteur Faston(2,8 x 0,5 mm)
• Source lumineuse : Incandescente (lampe non incluse)
• Culot de lampe : BA 9s
• Alimentation du bloc lumineux : Direct
• [us] tension d'alimentation : 3...24 V

• Largeur hors tout cao : 24 mm
• Hauteur hors tout cao : 18 mm
• Profondeur hors tout cao : 40 mm
• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0.006 kg
• Utilisation des contacts : Standard
• Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
• Course d'actionnement : 2 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 1.6 N (état électrique modifié par ''F'')
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 6 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 / 1.5 A à 240 V, AC-15, B300 / 0.1 A à 250 V, DC-13, R300 / 0.22 A à 125 V, DC-13, R300
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à EN/IEC 60947-5-4
• Type de signalisation : Fixe
• Consommation électrique : 15 mA
• Tenue aux ondes de choc : 1 kV contact direct conformément à IEC 61000-4-5 / 2 kV dans l'air conformément à IEC 61000-4-5
