Photo(s) non contractuelle(s)

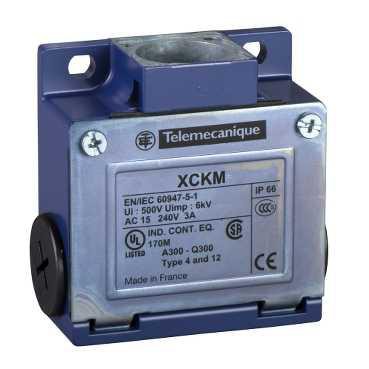

corps d interrupteur de position ZCKM 2 O bornes
34,4917 € HT 41,39 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 82 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Corps d'interrupteur de position
- Nom abrégé d'appareil : ZCKM
- Type de carter : Fixe
- Compatibilité produit : XCKM
- Tête à associer : ZCKD02 / ZCKD05 / ZCKD06 / ZCKD08 / ZCKD10 / ZCKD109 / ZCKD15 / ZCKD16 / ZCKD17 / ZCKD21 / ZCKD219 / ZCKD23 / ZCKD239 / ZCKD41 / ZCKD59 / ZCKD81 / ZCKD91 / ZCKD029
- Matière du corps : Métal
- Entrée de câble : 3 entrées taraudées pour presse-étoupe M20 x 1,5
- Nombre de pôles : 2
- Description des contacts : 2 ''O''
- Fonctionnement des contacts : Coupure lente, simultanée
- Type d'enclenchements : 1 1 position
- Matériau des contacts : Contacts plaqués argent
- Affichage local : Sans
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
- Ouverture positive : Avec
- Vitesse d'attaque minimale : 6 m/min
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A300 conformément à EN/IEC 60947-5-1 appendix A / 0.27 A à 250 V, DC-13, Q300 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 300 V conformément à UL 508 bloc de contacts / 500 V niveau de pollution 3 conformément à IEC 60947-1 bloc de contacts / 300 V conformément à CSA C22.2 No 14 bloc de contacts
- Résistance entre bornes : 0.25 mOhm conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13 120 V, 7 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 24 V, 13 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 48 V, 9 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Masse du produit : 0.21 kg
- Description des bornes iso n°1 : (11-12)NC / (21-22)NC
Ancien produit : Telemecanique ZCKM7H29
Caractéristiques techniques
| Fonction de commutation | Élément de commutation à action lente avec chevauchement |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip65 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Sans |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 64 mm |
| Hauteur du capteur | 64 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Courant de fonctionnement nominal ca-15, 125 v | 0 A |
| Courant de fonctionnement nominal ca-15, 24 v | 0 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0 A |
| Courant de fonctionnement nominal ie cc-13, 24 v | 0 A |
| Diamètre du capteur | 0 mm |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
