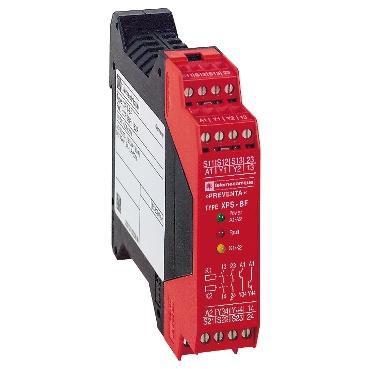

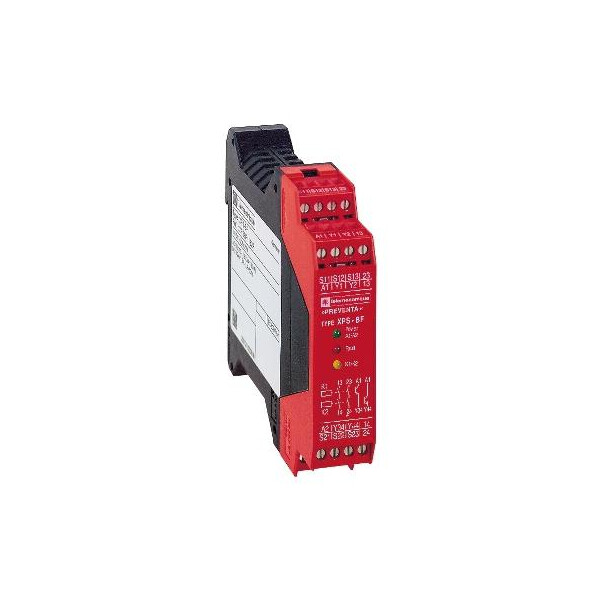

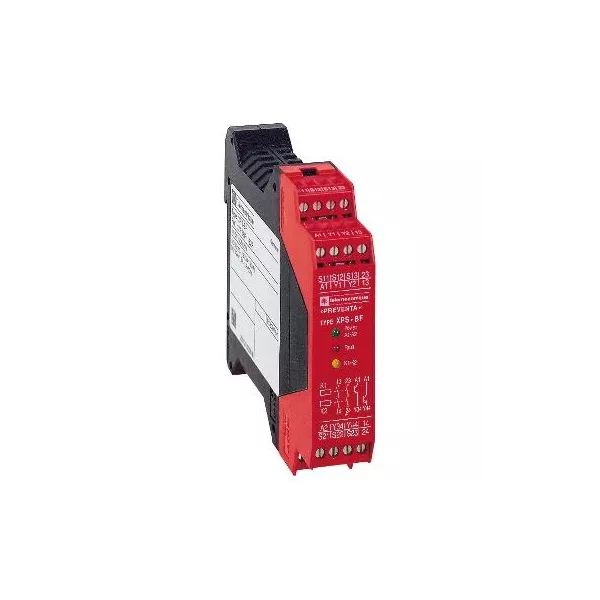

Contrôleur xpsbf commande bimanuelle 24 v cc
N/C
Marque : Schneider Electric
Référence : XPSBF1132
EAN : 3389110274189
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XPSBF1132
EAN : 3389110274189
Minimum de commande : 1
> Fiche E-Catalogue
Prix sur consultation |
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XPSBF1132
- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSBF
- Utilisation module sécurité : Pour la surveillance électrique des commandes bi-manuelles
- Fonction du module : Surveillance station de contrôle à deux mains et interrupteur à pédale
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 50.1 ans conformément à EN/ISO 13849-1 / PFHd = 1.3E-8 1/h conformément à EN/IEC 62061
- Mode de raccordement : Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² souple câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² rigide câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² souple câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² rigide câble sans embout
- Type de sortie : Relais 2F, sans volt
- Nombre de circuits supplémentaires : 2 sorties statiques
- [us] tension d'alimentation : 24 V DC (- 20...20 %)
- Temps synchro entre entrées : 0,5 s
- Puissance consommée : <= 2.5 W
- Type de protection en entrée : Interne, électronique
- Nombre d'entrées : 1 O'' + ''F''
- Compatibilité de l'entrée : Commande à deux mains conformément à EN 574/ISO 13851-III C
- Tension circuit de commande : 24 V DC
- Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais / 20 mA/24 V pour circuit de sortie statique
- Courant thermique de sortie : 4,2 A par relais pour sortie relais
- [ith] courant thermique conventionnel : <= 8.4 A
- Calibre du fusible à associer : 4 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 20 ms
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60947-5-1 / 300 V, niveau de pollution 2 conformément à DIN VDE 0110 partie 1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III, conformément à DIN VDE 0110 partie 1
- Signalisation locale : 3 LED
- Consommation électrique : 8 mA / 24 V DC sur alimentation électrique
- Support de montage : Rail DIN symétrique 35 mm
- Masse du produit : 0.15 kg
Ancien produit : Telemecanique XPSBF1132
Référence Schneider Electric XPSBF1132 / SCHXPSBF1132
Caractéristiques techniques du produit :
Commutateur bi-manuel | |
---|---|
Largeur | 22,5 mm |
Hauteur | 99,0 mm |
Profondeur | 114,0 mm |
Adapté aux fonctions de sécurité | Oui |
Avec homologation selon ul | Oui |
Avec pinces amovibles | Non |
Avec entrée de démarrage | Non |
Avec boucle de retour | Oui |
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 2,0 |
Nombre de sorties, fonction de signalisation, non retardées, avec contact | 1,0 |
Classe d'exigences de sécurité conformément à l'en 574 | Type iii c |
Finition du raccordement électrique | Screw connection |
Montage possible sur barres profilées | Oui |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec homologation tüv | Oui |
Avec homologation bg bia | Oui |
Catégorie selon en 954-1 | B |
Finition de la fonction de commutation des entrées | Change-over contact |
Niveau de performance selon en iso 13849-1 | Level e |
Type de tension d'actionnement | Ac/dc |
Sil conformément à iec 61508 | 3 |
Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0,0 |
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0,0 |
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0,0 |
Nombre de sorties, fonction de signalisation, retardées, avec contact | 0,0 |
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 0,0 |
Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0,0 |
