Rel. controle pompe

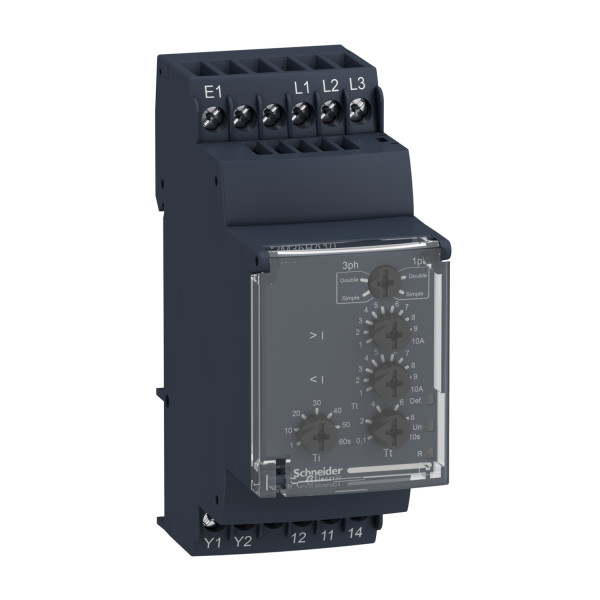

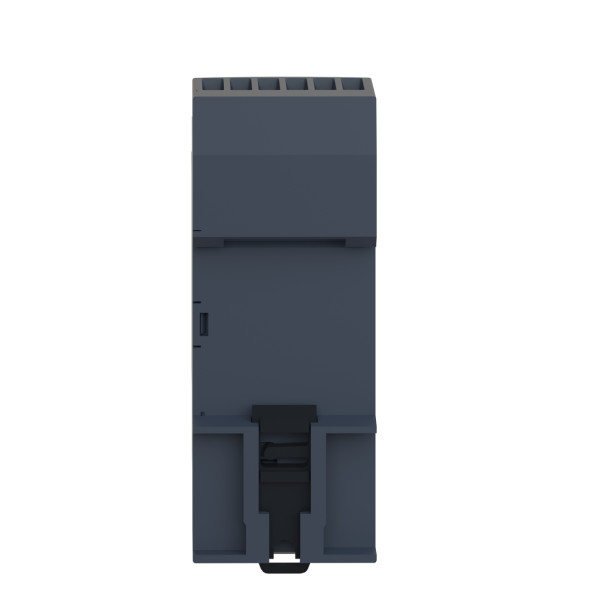

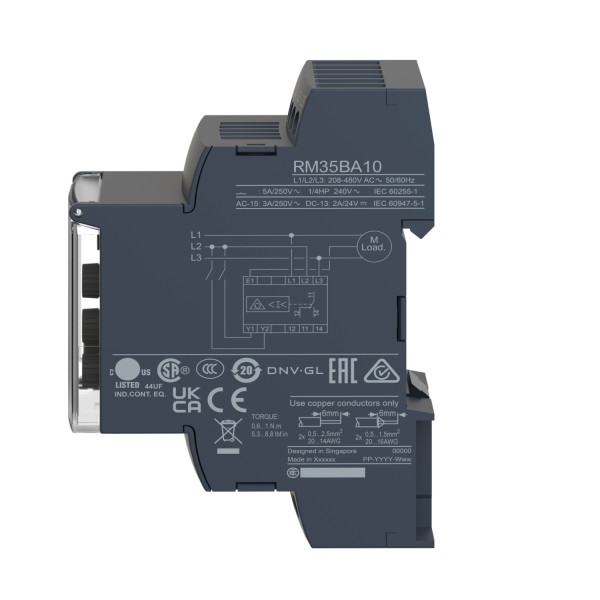

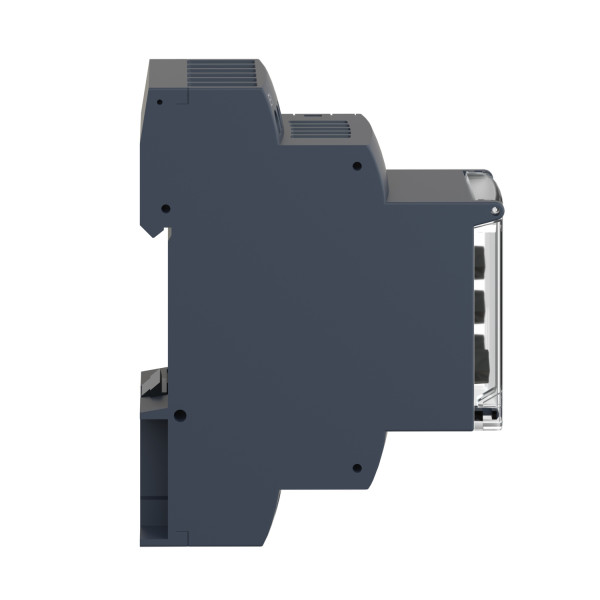

SCHRM35BA10 - Schneider Electric

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure modulaires
• Type de relais : Relais de contrôle de pompe
• Application spécifique du produit : Pour pompe monophasée et triphasée
• Nom du relais : RM35BA
• Paramètres surveillés par le relais : Commande de surintensité et de sous-intensité / Panne de phasesur l'alimentation triphasée / Séquence des phases sur alimentation triphasée
• Temporisation : Remise à zéro sur terminal Y2 fixe 0.3 s / Ti à l'excitation réglable 1...60 s, +/- 10 % / Tt lors du dépassement du seuil réglable 0.1...10 s, +/- 10 %
• Capacité de commutation en va : 1250 VA
• Courant commuté minimum : 10 mA à 5 V CC
• Courant commuté maximum : 5 A AC/DC
• Puissance consommée en va : <= 5 VA AC
• Plage de mesure : 1...10 A AC
• Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1

• Temps de réinitialisation : 2000 ms
• Tension de coupure maximale : 250 V c.a./c.c.
• [us] tension d'alimentation : 208...480 V AC 3 phases / 230 V AC monophasé
• Limites de la tension d'alimentation : 183...528 V AC
• Plage de tension du circuit de commande : - 15 % + 10 % Un
• Résistance entre bornes : 0.01 Ohm bornes E1-L3
• Largeur : 35 mm
• Contacts de sortie : 1 F/O
• Courant de sortie nominal : 5 A
• Cycle de mesure : <= 140 ms en tant que valeur eff. réelle
• Temporisation à la mise sous tension : 0.5 s
• Hystérésis : 5 % de seuil
• Précision de mesure : +/-10 % de la valeur pleine échelle
• Précision de répétition : +/- 1 % pour circuit de mesure et d'entrée / +/- 1 % pour temporisation
• Erreur de mesure : +/- 0,05 %/°C / 1 % par volt sur la gamme entière
• Temps de réponse : < 300 ms en cas d'un défaut
• Courant en entrée : 11 A permanent à 25 °C bornes E1-L3 / 50 A pas répétitif < 1 s à 25 °C bornes E1-L3
• Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• Résistance d'isolement : > 500 M' à 500 V DC conformément à 60255-5 / > 500 M' à 500 V DC conformément à 60664-1
• [ui] tension assignée d'isolement : 400 V conformément à IEC 60664-1
• Fréquence d'alimentation : 50/60 Hz +/- 10 %
• Position de montage : Toutes positions
• Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 1 x 0,2 à 1 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour erreur / 1 LED jaune pour Etat du relais
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
• Durée de vie électrique : 100000 cycle
• Durée de vie mécanique : 30000000 cycle
• Vitesse de commande : <= 360 opérations/heure sous pleine charge
